Усиление тонкой керамогранитной лицевой плиты повышает её сопротивление изгибу и разрушению при перемещении, изготовлении и монтаже. В материалах Funtek указаны примерно 600 N для плиты толщиной 3 mm без подложки и 4617 N после усиления сотовой подложкой с PU. Тонкая керамика остаётся декоративной лицевой плитой, а подложка создаёт за ней усиленную конструкцию.
В отдельном сравнении в материалах продукта описано одиннадцатикратное улучшение показателей при изгибе и прочности при разрушении. В таблице сухих испытаний ниже указана прочность при изгибе 12,0 MPa керамической лицевой стороной вниз и 20,5 MPa лицевой стороной вверх. Вместе с результатами удара эти измерения показывают поведение усиленной сборки при разных условиях нагружения.
Разрушающая нагрузка сотовой панели с керамогранитом: 4617 N
Тонкий керамогранит уменьшает количество керамики для большой декоративной поверхности, но тонкие листы уязвимы к изгибу при перемещении и позиционировании. Приклеивание лицевой плиты к алюминиевой сотовой подложке с PU-стеклопластиковыми оболочками меняет конструкцию, воспринимающую нагрузку. В примере продукта разрушающая нагрузка возрастает примерно с 600 N для лицевой плиты 3 mm без подложки до 4617 N для усиленного композита.
Разрушающая нагрузка 4617 N — значение силы. Оно показывает нагрузку, достигнутую испытанной конфигурацией при разрушении. Само значение в ньютонах не описывает площадь панели, расположение опор или схему соединений. Эти сведения определяют действие силы на образец и опирание готовой панели.
Поэтому разрушающая нагрузка панели и вырывная нагрузка заднего крепёжного соединителя остаются отдельными пунктами. В первом испытывают панель при её схеме нагружения, во втором — соединение, через которое конкретное крепление передаёт силу. Материал о монтаже и креплении сотовых панелей с керамогранитом поясняет закладные и заклёпочные соединения и их собственные протоколы испытаний.
Если вы выбираете между усиленной панелью и одной тонкой лицевой плитой, сравнение сотовых панелей и плит керамогранита без подложки рассматривает весь выбор материала и состава поставки.
Что подложка меняет при изгибе

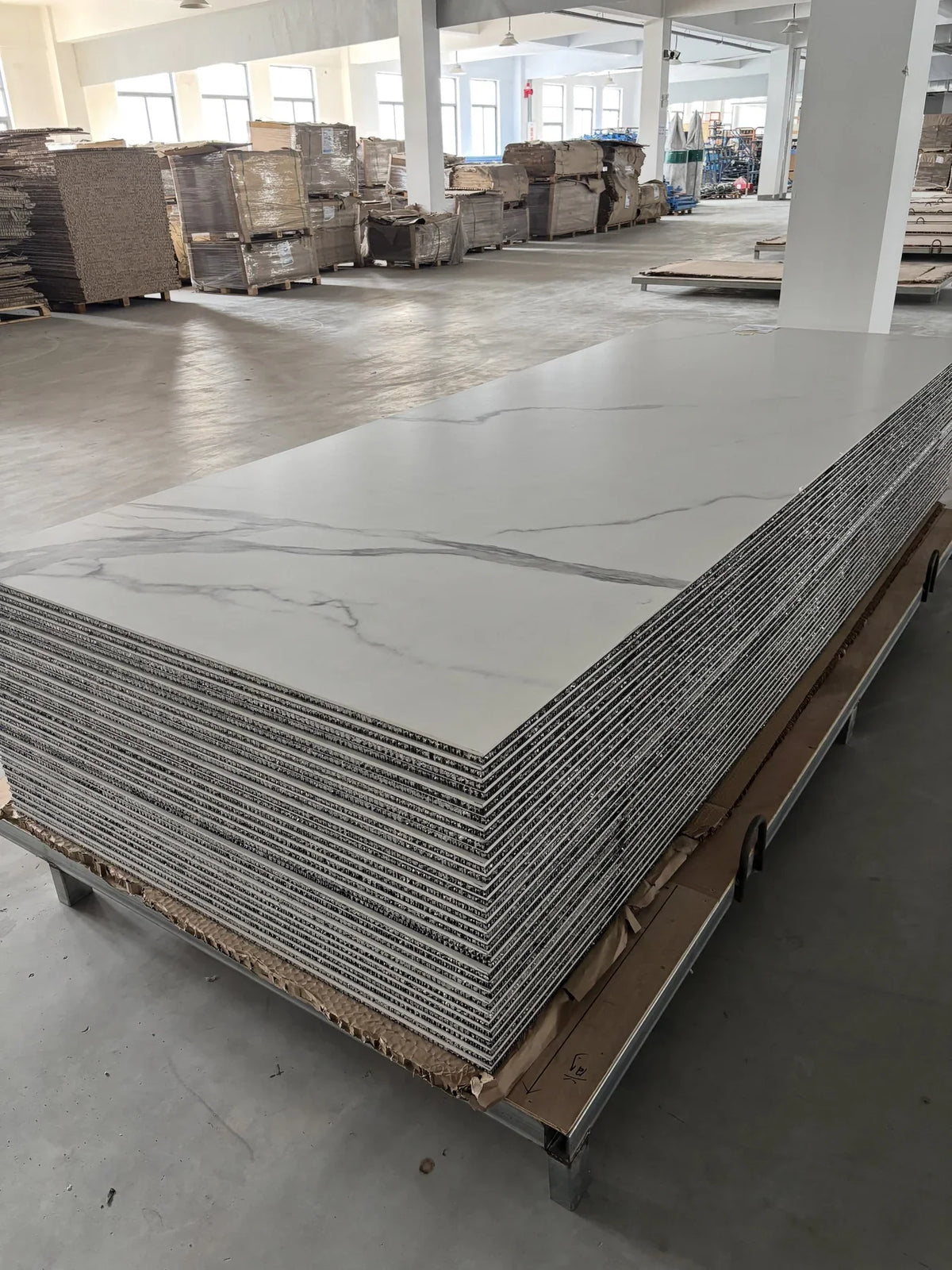

Алюминиевый сотовый сердечник расположен между двумя тонкими PU-стеклопластиковыми оболочками. Слой клея соединяет керамическую лицевую плиту с верхней армированной оболочкой. Поэтому лицевая плита, оболочки, сердечник и клеевые соединения при изгибе работают как один композит. Сердечник удерживает армированные оболочки на расстоянии друг от друга по толщине подложки, не заполняя всю эту толщину сплошным материалом.
У оболочек и сердечника разные задачи. Оболочки воспринимают усилия вдоль поверхностей панели, а сердечник связывает их по толщине и поддерживает расстояние между ними. Склеивание обеспечивает совместную работу слоёв. Объяснение пятичастной конструкции панели и подложки перечисляет материалы в фактическом порядке от лицевой до задней стороны.
Три измерения описывают разные стороны этого поведения:
- Разрушающая нагрузка, N: сила, достигнутая при разрушении в конкретной схеме испытания.
- Прочность при изгибе, MPa: напряжение при изгибе, определённое по испытанию и геометрии образца. Один мегапаскаль равен одному ньютону на квадратный миллиметр.
- Модуль упругости, GPa: связь между напряжением и упругой деформацией, описывающая жёсткость. Он показывает поведение образца до разрушения, а не величину разрушающей силы.
Сравнивайте одну и ту же измеряемую характеристику в одинаковых единицах. Разрушающая нагрузка 4617 N, прочность при изгибе 20,5 MPa и модуль упругости 9,1 GPa описывают разные стороны свойств панели.
Результат изгиба зависит от полного образца и схемы нагружения. Обзор ASTM метода изгиба сэндвич-балок относит облицовку, сердечник, клей, геометрию образца и кондиционирование к переменным испытаний сэндвич-конструкций. Приведённые ниже результаты продукта сохраняют собственные зарегистрированные ссылки на GB/T 29059-2012.
Большее сопротивление изгибу при небольшом увеличении массы
В примере усиления тонкой лицевой плиты масса увеличивается примерно на 2 kg/m², при этом достигается указанное улучшение показателей при изгибе и разрушении. Открытый ячеистый сердечник разделяет армированные оболочки, не заполняя толщину подложки сплошной керамикой или металлом. Это обеспечивает высокое отношение жёсткости к массе и позволяет сохранить тонкую керамическую лицевую плиту.
Такое сочетание решает практические трудности, описанные в материалах продукта: хрупкий лист сложнее перемещать, обрабатывать и выравнивать в месте монтажа. При этих операциях подложка поддерживает лицевую плиту в составе полной панели. Она также создаёт заднюю поверхность для предусмотренных креплений. В руководстве по массе полной панели приведена масса готовых стеновых панелей; материал об изготовлении и торцах объясняет подготовку усиленной панели к окончательной форме.
Прочность при изгибе, модуль упругости и ориентация лицевой стороны
В таблице сухих испытаний записаны две ориентации, поскольку керамика расположена с одной стороны панели. Переворот образца меняет материал на каждой поверхности при изгибе. Ориентацию лицевой стороной вверх или вниз нужно сохранять вместе с соответствующим значением при переносе результатов в ведомость или сравнении с другой панелью.
Когда образец лежит на двух опорах и его прижимают сверху между ними, верхняя поверхность укорачивается, а нижняя растягивается. При перевороте этой односторонней панели керамика переходит между зонами сжатия и растяжения. Керамическая лицевая плита и армированная подложка ведут себя по-разному, поэтому указание направления вместе с результатом отражает реальное изменение испытания.
В зарегистрированных сухих испытаниях прочность при изгибе составляет 12,0 MPa лицевой стороной вниз и 20,5 MPa лицевой стороной вверх. Модуль упругости — 9,1 GPa лицевой стороной вниз и 7,9 GPa лицевой стороной вверх. Таким образом, ориентация с более высоким напряжением разрушения отличается от ориентации с более высоким зарегистрированным модулем упругости. Это важно: сопротивление разрушению и упругая жёсткость — разные свойства.
Проведите по горизонтали для сравнения. Выберите фотографию образца, чтобы увеличить её.
| Характеристика и ориентация | Ориентация образца | Технический критерий | Зарегистрированный результат |
|---|---|---|---|
| Прочность при изгибе Керамическая сторона вниз |
 |
7,0 MPa |
12,0 MPa 8 июля 2024 |
| Прочность при изгибе Керамическая сторона вверх |
 |
18,0 MPa |
20,5 MPa 8 июля 2024 |
| Модуль упругости Керамическая сторона вниз |
|
1,5 GPa |
9,1 GPa 9 августа 2024 |
| Модуль упругости Керамическая сторона вверх |
|
3,0 GPa |
7,9 GPa 9 августа 2024 |
В строках прочности при изгибе испытательной организацией названа NCCS, а в исходной таблице указан GB/T 29059-2012. Для модуля упругости названа SGS со ссылкой на GB/T 29059-2012, раздел 7.6.1 и приложение A. В столбце критерия приведены указанные требования для сравнения; столбец результата содержит измеренные значения продукта.
Сохраняйте геометрию образца вместе с результатом
Толщина меняет испытываемое поперечное сечение. Отдельно записывайте керамическую лицевую плиту, полную подложку и общие размеры образца. Номинальный пример 3 + 9 mm означает керамическую лицевую плиту толщиной 3 mm и подложку толщиной 9 mm, включающую обе армированные оболочки и сотовый сердечник. Это не сотовый сердечник толщиной 9 mm с двумя дополнительными неуказанными облицовочными листами.
Статья о толщине, размерах и массе панелей описывает доступные конструкции и расчёт массы готовой детали. Используйте описание конфигурации вместе с соответствующими механическими данными, чтобы сравнивать две панели на одной основе.
Два отдельных условия испытания ударом падающего шара
В материалах о продукте содержатся две записи об ударе. Одна описывает стальной шар массой 450 g, вертикально сброшенный с высоты 1,5 m на композит 3 + 9 mm, без разрушения. Другая — пункт о падении шара с 300 mm в таблице физических характеристик, записанный как соответствующий указанным критериям повреждения поверхности. Пояснение стандарта определяет для этого пункта гладкий стальной шар массой 1,0 ± 0,1 kg.
Для описания удара нужны и масса, и высота падения. Только высота не указывает ударяющий предмет; только масса шара не указывает условие падения. Конструкция образца и его опирание также входят в описание испытания. Сохраняйте полностью записанные условия вместо объединения двух записей в один показатель ударостойкости.
Проведите по горизонтали для сравнения. Выберите схему испытания, чтобы увеличить её.
| Условие или результат испытания | Запись 450 g / 1,5 m | Стандартная запись 300 mm |
|---|---|---|
| Зарегистрированная схема |  |
 |
| Масса стального шара | 450 g | 1,0 ± 0,1 kg |
| Высота вертикального падения | 1,5 m | 300 mm |
| Образец или запись | Керамическая лицевая плита 3 mm + сотовая подложка 9 mm с PU-стеклопластиковыми оболочками | Пункт об ударе падающего шара в таблице физических характеристик |
| Зарегистрированный исход | Без разрушения | Соответствует: нет трещин, вмятин и сколов углов |
| Исходная ссылка | Технические характеристики продукта; механические показатели в английском техническом руководстве | GB/T 29059-2012, раздел 7.6.3 и приложения A и C; NCCS; 8 июля 2024 |
Записывайте вместе массу шара, высоту падения, конструкцию панели и критерий наблюдаемого повреждения. Эти четыре подробности делают запись об ударостойкости сотовой панели полезной для следующего читателя.
Фраза «без разрушения» относится к зарегистрированному условию падения. Повторные удары, удары по кромке и другие опоры — отдельные вопросы испытаний. Если проект требует одного из этих условий, включите его в запрос на испытание и спецификацию панели.
Смотрите: сравнение падения шара на панель с сотовой подложкой и плиту керамогранита
Падение шара массой 450 g с высоты 1,5 m без разрушения документированной панели 3 + 9 mm иллюстрирует пользу поддержки тонкой керамики композитной подложкой. Вместе с результатом изгиба это объясняет поставку продукта в виде усиленной панели для транспортировки, обработки и установки. Отдельное испытание падением с 300 mm сохраняет собственные условия для образца и приёмки в таблице выше.
Используйте результаты для полной панели и её креплений
Данные небольших образцов объясняют поведение испытанного композита. У полной стеновой панели также есть длина, ширина, схема задних соединений и расположение опор. При другом размере или других точках опирания того же материала меняется распределение нагрузки по установленной панели.
При перемещении поддерживайте панель оборудованием и в точках контакта, подходящих её размерам и массе. Защищайте углы и открытые кромки. Прочная композитная подложка не отменяет контроль местного контакта у кромки или выреза. Зарегистрированные испытания описывают заданные удары, а не все возможные события при перемещении.
Используйте порядок приёмки, перемещения и хранения для проверки лицевой поверхности, торцов композитной панели и задних креплений до монтажа. Он позволяет учесть массу готовой панели при перемещении с надлежащим опиранием и обеспечить документируемую передачу.
При механическом монтаже различайте поведение панели и соединения. Керамическая лицевая поверхность остаётся спереди, а соответствующие задние крепления соединяются через подложку. Результат испытания лицевой стороной вверх не является указанием перевернуть панель при монтаже.
Для выбора и размещения соединений используйте узлы закладных вставок M8 и заклёпочных клипс для интерьеров. Влияние температуры, воды и замораживания–оттаивания на соединение композита рассматривают испытания прочности склеивания и долговечности. Эти взаимосвязанные результаты отвечают на разные вопросы о готовой сборной конструкции.
Составьте механическую спецификацию для конкретных условий
Полезная спецификация указывает испытанную характеристику и её условие в одном месте. Например: прочность при изгибе в сухом состоянии, керамическая лицевая сторона вверх, 20,5 MPa, запись испытания от 8 июля 2024 года. Второй строкой можно записать значение лицевой стороной вниз. Разделение строк сохраняет сравнение исходной таблицы.
Для проверки проекта рядом со значением характеристики укажите:
- Идентификация панели: толщина керамической лицевой плиты, конструкция подложки и полные размеры образца.
- Измеренная характеристика: разрушающая нагрузка, прочность при изгибе, модуль упругости или результат удара в соответствующих единицах.
- Условие испытания: сухое или кондиционированное состояние, направление керамической лицевой стороны и соответствующая схема нагружения или удара.
- Ссылка: метод испытания, испытательная организация, дата и соответствующий документ или запись отчёта.
- Проектная схема: размер готовой панели, предполагаемое применение и предлагаемый узел заднего опирания или крепления.
Это даёт поставщику или техническому специалисту достаточно контекста для сопоставления запрашиваемой панели с соответствующим результатом. Если размер и применение уже намечены, запросите подходящую спецификацию панели и сведения для расчёта предложения. Страница продукта — сотовых панелей с керамогранитом объединяет доступные конфигурации, технические материалы для скачивания и проектный запрос.
Техническое руководство и ссылки на механические испытания
Английское техническое руководство объединяет механические показатели на странице 4 и перечисляет технические ссылки на странице 10. При использовании данных сохраняйте зарегистрированную ориентацию сухого испытания и отдельные условия удара вместе с выбранным показателем.
Техническое руководство по сотовым панелям с керамогранитомСкачать PDF ↗
Запросите спецификацию панелей для проекта
Пришлите Funtek предполагаемое применение, размеры панелей и ориентировочное количество. Мы можем предоставить соответствующие конфигурации панелей, механические данные и сведения для расчёта предложения по рассматриваемой конструкции.
