1600 × 3200 × 9 mm
238слэбов / контейнер
1 218,56m² / контейнер
7 паллет / контейнер · 34 слэба / паллета · Деревянная H-образная стойка
Руководство по загрузке 20GP
Загрузка спечённого камня.
Количество, упаковка и масса.
Сравните количество слэбов, площадь, упаковку и массу для девяти спецификаций. Эти значения относятся к перевозке в отдельном стандартном 20-футовом сухом контейнере (FCL, 20GP / 20'ST).
Пример: 1600 × 3200 × 12 mm
Деревянная H-образная стойка · 25 слэбов на паллете · 7 паллет в контейнере
175слэбов / контейнер
896m² / контейнер
Открыть таблицу загрузкиКоличество по форматам.
На один контейнер 20GPКаждая строка соответствует одному формату, одной толщине и указанной упаковочной стойке. Количество слэбов на паллете, умноженное на число паллет, даёт общее количество слэбов. Умножение этого количества на площадь одного слэба даёт общую площадь. На загрузку по заказу влияют масса партии, упаковка и ограничения по массе на маршруте.
| Формат / mm | Толщина / mm | слэбов / контейнер | Площадь / m² | Паллет / контейнер | Слэбов / паллета | Упаковка |
|---|---|---|---|---|---|---|
| 1600 × 3200 | 9 | 238 | 1 218,56 | 7 | 34 | Деревянная H-образная стойка |
| 1600 × 3200 | 12 | 175 | 896,00 | 7 | 25 | Деревянная H-образная стойка |
| 1600 × 3200 | 15 | 140 | 716,80 | 7 | 20 | Деревянная H-образная стойка |
| 1200 × 2800 | 6 | 408 | 1 370,88 | 6 | 68 | A-образная стойка № 6 |
| 1200 × 2700 | 12 | 216 | 699,84 | 6 | 36 | A-образная стойка № 6 |
| 1200 × 2700 | 9 | 336 | 1 088,64 | 6 | 56 | A-образная стойка № 10Требует подтверждения* |
| 1200 × 2400 | 9 | 336 | 967,68 | 6 | 56 | A-образная стойка № 10Требует подтверждения* |
| 900 × 2700 | 9 | 360 | 874,80 | 6 | 60 | A-образная стойка № 9 |
| 900 × 2600 | 9 | 360 | 842,40 | 6 | 60 | A-образная стойка № 9 |
1600 × 3200 × 12 mm
175слэбов / контейнер
896,00m² / контейнер
7 паллет / контейнер · 25 слэбов / паллета · Деревянная H-образная стойка
1600 × 3200 × 15 mm
140слэбов / контейнер
716,80m² / контейнер
7 паллет / контейнер · 20 слэбов / паллета · Деревянная H-образная стойка
1200 × 2800 × 6 mm
408слэбов / контейнер
1 370,88m² / контейнер
6 паллет / контейнер · 68 слэбов / паллета · A-образная стойка № 6
1200 × 2700 × 12 mm
216слэбов / контейнер
699,84m² / контейнер
6 паллет / контейнер · 36 слэбов / паллета · A-образная стойка № 6
1200 × 2700 × 9 mm
336слэбов / контейнер
1 088,64m² / контейнер
6 паллет / контейнер · 56 слэбов / паллета · A-образная стойка № 10
Упаковка требует подтверждения*
1200 × 2400 × 9 mm
336слэбов / контейнер
967,68m² / контейнер
6 паллет / контейнер · 56 слэбов / паллета · A-образная стойка № 10
Упаковка требует подтверждения*
900 × 2700 × 9 mm
360слэбов / контейнер
874,80m² / контейнер
6 паллет / контейнер · 60 слэбов / паллета · A-образная стойка № 9
900 × 2600 × 9 mm
360слэбов / контейнер
842,40m² / контейнер
6 паллет / контейнер · 60 слэбов / паллета · A-образная стойка № 9
* Планы с A-образной стойкой № 10 для 1200 × 2700 × 9 mm и 1200 × 2400 × 9 mm требуют письменного подтверждения завода. До его получения количество слэбов, паллет и площадь являются справочными.
Как рассчитываются количество слэбов и площадь
Один слэб 1600 × 3200 × 12 mm имеет площадь 1,6 × 3,2 = 5,12 m². При 25 слэбах на паллете и 7 паллетах в контейнере получается 25 × 7 = 175 слэбов. Площадь составляет 175 × 5,12 = 896 m².
Формат и упаковочная стойка
Слэбы 1600 × 3200 mm толщиной 9, 12 и 15 mm упаковывают на деревянные H-образные стойки: по 7 паллет на контейнер. Для указанных слэбов шириной 1200 mm используют A-образные стойки со справочной загрузкой 6 паллет. Для форматов 900 × 2700 × 9 mm и 900 × 2600 × 9 mm используют A-образные стойки № 9: 60 слэбов на паллете и 6 паллет в контейнере.
При изменении стойки, количества слэбов на паллете или массы паллеты загрузку необходимо пересчитать. Значения для одной спецификации нельзя переносить на другую.

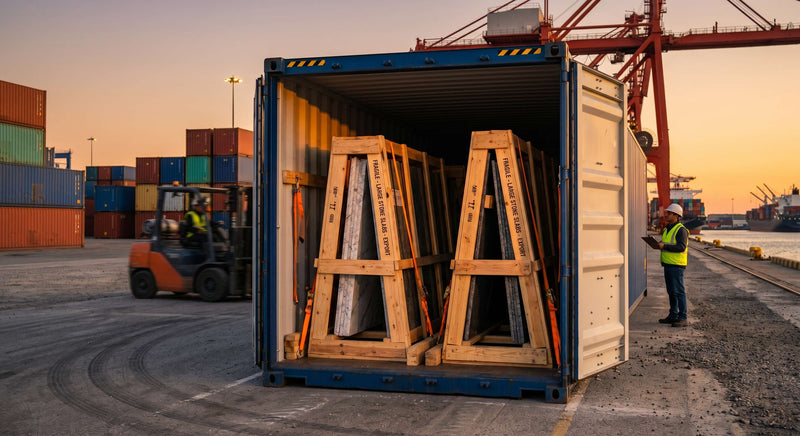

Деревянная H-образная стойка
1600 × 3200 mm · 9, 12 и 15 mm
A-образная стойка № 6
1200 × 2800 × 6 mm
1200 × 2700 × 12 mm
A-образная стойка № 9
900 × 2700 × 9 mm
900 × 2600 × 9 mm
A-образная стойка № 10
1200 × 2700 × 9 mm
1200 × 2400 × 9 mm
Упаковка требует письменного подтверждения завода.
Цвета и смешанные загрузки.
Для слэбов одного формата и толщины распределяйте цвета полными паллетами. На одной паллете размещайте один цвет и планируйте его количество по норме слэбов на паллете для этой спецификации.
Для 1600 × 3200 × 12 mm контейнер вмещает 7 паллет по 25 слэбов. Четыре паллеты цвета A и три цвета B дают 175 слэбов. Это пример планирования; наличие цветов нужно подтвердить.
Семь паллет можно распределить максимум на семь цветовых партий по полной паллете. Число цветов зависит от количества каждого цвета, запасов, производственных минимумов и упаковки.
AAAABBB
Цвет A4 паллеты × 25 слэбов = 100 слэбов
Цвет B3 паллеты × 25 слэбов = 75 слэбов
Одинаковые формат и толщина · 7 паллет / 175 слэбов
Неполные паллеты, сочетание нескольких цветов на одной паллете и смешанная загрузка разных форматов или толщин не входят в расчёт для полных паллет. Для таких заказов нужно проверить защиту, способы крепления, центр тяжести, массу паллет и место в контейнере.
Масса груза.
Полная масса контейнера.
Расчёты массы учитывают слэбы, стойки, упаковку и собственную массу контейнера. До бронирования подтвердите согласие перевозчика принять груз, требования терминала и ограничения по массе в порту назначения и при перевозке по суше. Если маршрут не допускает указанную загрузку, уменьшите количество слэбов или паллет.
Что включает каждое значение?
Груз с упаковкой: суммарная масса слэбов, стоек и упаковки.
Полная масса контейнера (VGM): груз с упаковкой плюс масса контейнера.
В таблице используется оценочная собственная масса контейнера 2,23 t. После выделения конкретного контейнера используйте его собственную массу для расчёта VGM. Оценка 2,23 t не заменяет данные о собственной массе выделенного контейнера.
1600 × 3200 × 12 mm · 7 паллет
- Груз с упаковкой
- 22,4–23,8 t
- Расчётная полная масса контейнера
- 24,63–26,03 t
Одна упакованная паллета весит 3,2–3,4 t, семь паллет — 22,4–23,8 t. Прибавление оценочной собственной массы контейнера 2,23 t даёт указанный выше диапазон полной массы контейнера.
Масса по спецификациям
Значения указаны в метрических тоннах (t). Масса груза с упаковкой не включает контейнер. Расчётный VGM включает оценочную собственную массу контейнера 2,23 t.
| Формат / mm | Толщина / mm | Брутто / паллета / t | Груз + упаковка / t | Расчётный VGM / t |
|---|---|---|---|---|
| 1600 × 3200 | 9 | 3,3 | 23,1 | 25,33 |
| 1600 × 3200 | 12 | 3,2–3,4 | 22,4–23,8 | 24,63–26,03 |
| 1600 × 3200 | 15 | 3,4 | 23,8 | 26,03 |
| 1200 × 2800 | 6 | 3,2 | 19,2 | 21,43 |
| 1200 × 2700 | 12 | 3,1 | 18,6 | 20,83 |
| 1200 × 2700* | 9 | 3,6 | 21,6 | 23,83 |
| 1200 × 2400* | 9 | 3,1 | 18,6 | 20,83 |
| 900 × 2700 | 9 | 2,8 | 16,8 | 19,03 |
| 900 × 2600 | 9 | 2,6 | 15,6 | 17,83 |
* Упаковка требует письменного подтверждения завода. Диапазоны отражают разницу массы упаковки, а не результаты взвешивания конкретной отправки.
Проверка массы до бронирования
Расчётный VGM для слэбов 1600 × 3200 mm составляет 25,33 t при толщине 9 mm, 24,63–26,03 t при 12 mm и 26,03 t при 15 mm. Для этих загрузок подтвердите правила перевозчика в отношении тяжёлых контейнеров, надбавки к фрахту, тип грузового автомобиля, ограничения на дорогах и требования терминала.
Для других спецификаций перед бронированием требуются подтверждённые заводом количество и масса слэбов, а также подтверждение экспедитором маршрута и организации автоперевозки. Условия перевозки по заказу определяют, можно ли использовать указанную загрузку.
Ограничения массы контейнера и полной массы автопоезда относятся к разным нагрузкам. В дорожный расчёт входят автомобиль, шасси, контейнер и груз. VGM не заменяет этот расчёт.
Информация для заказа.
Формат и толщина
Укажите каждый формат и толщину, например 1600 × 3200 × 12 mm, отдельной строкой.
Цвета и количество
Укажите число слэбов или площадь каждого цвета и нужны ли полные, неполные или смешанные по цветам паллеты.
Порт и адрес доставки
Укажите порт назначения. Для внутренней доставки добавьте адрес и известные ограничения массы.
В плане загрузки, включённом в коммерческое предложение, указываются способ упаковки, число слэбов на паллете, количество паллет, общее количество слэбов и площадь. Масса и условия смешанной загрузки подлежат подтверждению заводом, экспедитором и автоперевозчиком.
Запросить предложениеПри планировании поставок со склада, производственных заказов или изготовления деталей изучите наши заводские возможности по производству, упаковке и отгрузке.

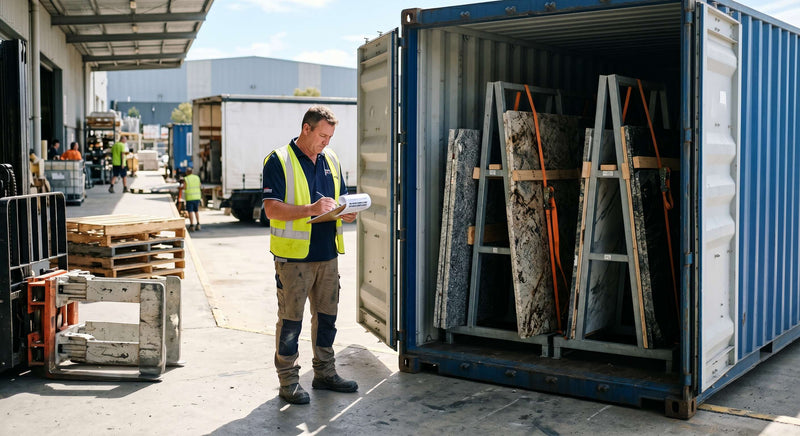

Проверки перед отправкой
- Подтвердите цвета и количество. Распределяйте цвета полными паллетами. Для неполных, смешанных паллет или разных спецификаций проверьте сочетание упаковки и загрузки.
- Подтвердите упаковку партии. Завод подтверждает массу слэба, число слэбов на паллете, массу стойки и упаковки, количество паллет.
- Подтвердите маршрут и требования терминала. Экспедитор проверяет правила перевозчика в отношении тяжёлых контейнеров, надбавки к фрахту и ограничения по массе на терминале и в порту назначения.
- Подтвердите автоперевозку. Автоперевозчик проверяет, соответствуют ли транспортное средство, дорожные условия и условия терминала массе загруженного контейнера.
- Проверьте полную массу контейнера. После выделения конкретного контейнера проверьте VGM по его собственной массе и данным о загрузке.
Заказы вне этой таблицы
- Смешанные форматы или толщины: проверьте сочетание грузов, их массу и занимаемое место в контейнере.
- Неполные, смешанные паллеты или отдельные слэбы: подтвердите защиту, крепление, центр тяжести и массу паллет.
- Криволинейные, фасонные или раскроенные детали: рассчитайте загрузку по требуемым ящикам или специальной упаковке.
- Столешницы, ступени и готовые детали: рассчитайте загрузку по габаритам упакованных изделий, массе ящиков и ориентации при погрузке.
- Ограничения по массе в порту назначения или при перевозке по суше: определите количество с учётом местных требований, требований терминала и автоперевозчика. Уменьшите загрузку, если она превышает допустимые для перевозки значения.
Эта таблица 20GP не применяется к контейнерам 40HQ, сборным грузам (LCL) и схемам загрузки со специальными ящиками.
Справочные данные загрузки 20GP · Обновлено 5 сентября 2026 г.
