Сотовые панели Funtek с керамогранитом и PU-стеклопластиковыми оболочками показали прочность склеивания 1,6 MPa после тепловой обработки, 1,7 MPa после водонасыщения, 2,2 MPa после циклов замораживания–оттаивания и 0,7 MPa после воздействия кислоты. Для стандартного состояния указано 1,6 MPa. Эти результаты описывают склеенный композит при пяти определённых условиях подготовки и воздействия.
Чтобы панель сохраняла плоскостность и усиление, склеенные слои должны продолжать работать совместно. Тепло, влага и циклические изменения температуры могут создавать нагрузку на эти сопряжения. Зарегистрированные результаты показывают, что после заданной обработки прочность склеивания сохраняется на уровне указанных критериев или выше, давая измеренную основу для оценки стойкости композита к расслоению.
Прочность склеивания сотовых панелей с керамогранитом по условиям испытаний
Следующие значения взяты из таблицы характеристик продукта и соответствующих страниц отчётов SGS в технических материалах Funtek. Столбец измеренного результата отделён от указанного критерия, чтобы требование не принимали за результат. MPa — единица напряжения: 1 MPa равен 1 N/mm².
Проведите по горизонтали для сравнения. Выберите изображение для увеличения.
| Условие | Образец или процесс | Подготовка или воздействие | Измеренный результат | Указанный критерий |
|---|---|---|---|---|
| Стандартное состояние |  |
60 ± 2°C в течение 24 часов, согласно таблице продукта | 1,6 MPa | 1,0 MPa |
| Тепловая обработка |  |
80°C в течение 168 часов | 1,6 MPa | 1,0 MPa |
| Водонасыщение |  |
Вода 20°C в течение 168 часов | 1,7 MPa | 0,8 MPa |
| Замораживание–оттаивание |  |
50 циклов замораживания при −20°C и оттаивания в воде 20°C; последовательность ниже | 2,2 MPa | 0,7 MPa |
| Воздействие кислоты |  |
Воздействие 28 дней, согласно отчёту по кислотостойкости | 0,7 MPa | 0,7 MPa |
Записи отчётов по теплу, воде, замораживанию–оттаиванию и кислоте фиксируют соответствие перечисленным критериям. Вместе они показывают, как склеенный продукт проявил себя после воздействия повышенной температуры, погружения, повторного замораживания и оттаивания и заданного химического воздействия. Рассматривайте каждый результат вместе с обработкой, чтобы выбрать данные, соответствующие предполагаемым условиям эксплуатации.
Сохраняйте вместе измеренную прочность склеивания и процедуру кондиционирования. Результат замораживания–оттаивания 2,2 MPa и стандартного состояния 1,6 MPa — отдельные записи для разных групп образцов.
Какие склеенные слои оцениваются?

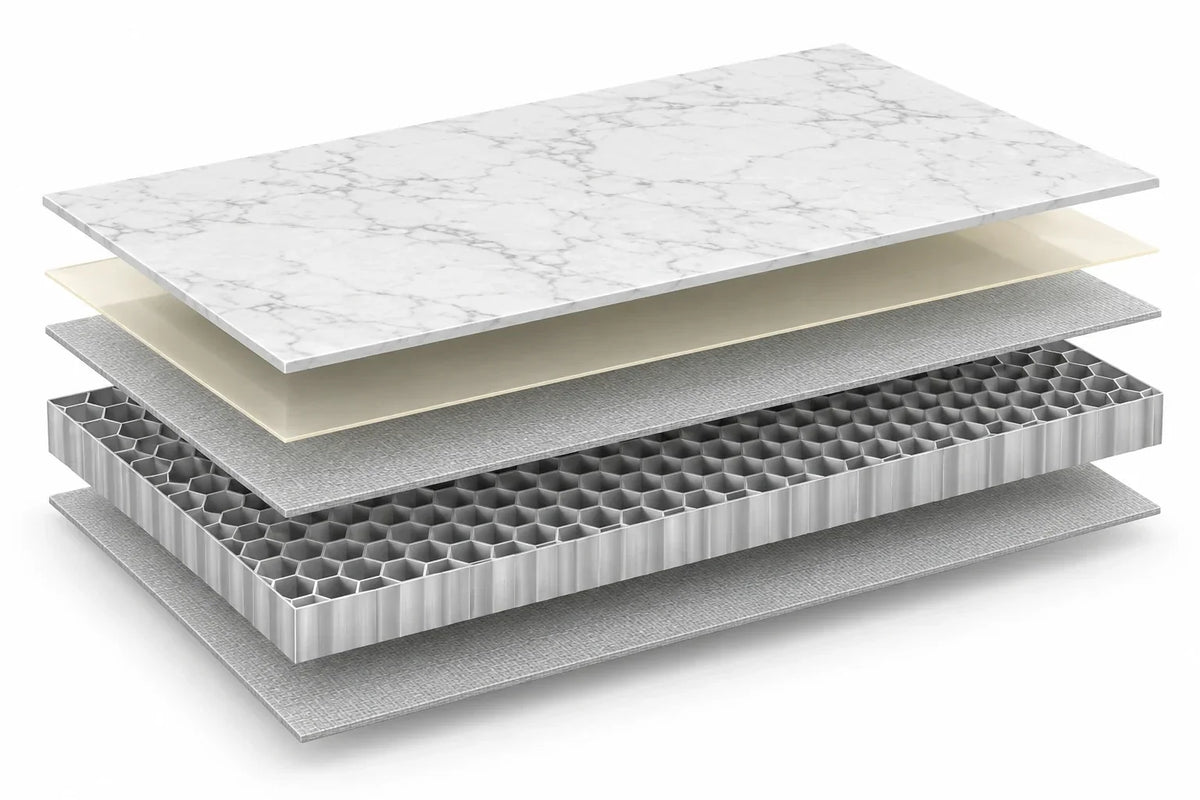

Сотовая панель с керамогранитом имеет одну декоративную керамическую лицевую плиту, приклеенную к сотовой подложке с PU-стеклопластиковыми оболочками. Подложка включает верхнюю армированную оболочку, алюминиевый сотовый сердечник и нижнюю армированную оболочку. Тонкая керамическая лицевая плита находится с одной стороны; задняя оболочка относится к подложке.
Непрерывные клеевые сопряжения позволяют слоям работать как композитная панель. При изгибе или перемещении панели слои передают усилия через эти сопряжения. Испытания прочности склеивания после кондиционирования оценивают склеенную конструкцию после заданного воздействия и дополняют механические характеристики необработанного образца.
Подробное объяснение слоёв и различий PU-стеклопластиковых и алюминиевых оболочек см. в материале о конструкции сотовых панелей с керамогранитом и различиях подложек. Это различие важно при сравнении температурных перемещений: алюминий внутри сердечника и материал оболочек выполняют разные задачи.
Прочность склеивания также отличается по смыслу от усилия испытания заднего соединителя. Склеенный образец оценивают по испытательной площади, получая напряжение в MPa. Испытание соединителя нагружает конкретную вставку или крепление и фиксирует усилие в ньютонах. У закладных вставок, заклёпочных креплений и монтажных узлов собственные размеры и результаты испытаний.
Прерывистое или расслаивающееся клеевое соединение может создавать участок с глухим пустотным звуком при простукивании и ослаблять связь лицевой плиты с подложкой. Если температурные перемещения этих слоёв также существенно различаются, сборка может выгибаться или растрескиваться у кромок и углов. В продукте склеенная сэндвич-конструкция сочетается с PU-стеклопластиковыми оболочками, температурная реакция которых ближе к керамике. Эта конструкция воздействует на источник напряжений от разницы перемещений, а испытания после кондиционирования определяют оставшуюся прочность склеивания после воздействия.
Тепловая обработка и тепловая совместимость
Прочность склеивания после тепловой обработки при 80°C в течение 168 часов
Отчёт по тепловой обработке фиксирует среднюю прочность склеивания 1,6 MPa после 168 часов при 80°C. Указанный критерий — не менее 1,0 MPa, заключение — соответствие. Отчёт датирован 23 сентября 2025 и ссылается на GB/T 29059-2012, раздел 7.6.5 и приложение C.
Для пола с подогревом также определите положение источника тепла в полной конструкции пола. В руководстве по устройству тёплого пола и его прогреву рассмотрены водяные и электрические системы, а также три документально описанные группы испытаний пола.
Результат 1,6 MPa после указанной тепловой обработки показывает, что испытанное соединение сохранило прочность выше критерия 1,0 MPa. Это подтверждает роль склеенных слоёв в сохранении армированной сборки после воздействия повышенной температуры. Указание температуры 80°C и длительности 168 часов делает результат пригодным для технической спецификации.
Как лицевая плита и подложка реагируют на изменение температуры
В материалах продукта указан коэффициент теплового расширения 6,1 × 10−6/°C для керамической лицевой плиты и 8,5 × 10−6/°C для сотовой подложки с PU-стеклопластиковыми оболочками. В сравнительной таблице для обычной сотовой конструкции с алюминиевыми оболочками приведено 23,7 × 10−6/°C. В PU-композите армированные стекловолокном оболочки приближают температурную реакцию подложки к реакции керамической лицевой плиты.
Когда склеенные слои стремятся расширяться по-разному, соединение передаёт усилия, удерживающие их вместе. Более близкое тепловое расширение уменьшает разницу перемещений. Такой выбор конструкции способствует температурной стабильности, а испытание склеивания после теплового кондиционирования измеряет образец после конкретного воздействия. Первое объясняет совместимость материалов, второе даёт измеренный результат склеивания.
| Материал или конструкция | Видимый материал | Коэффициент и его роль в сравнении |
|---|---|---|
| Керамическая лицевая плита | |
6,1 × 10−6/°C. Декоративная лицевая плита, приклеиваемая к подложке. |
| Сотовая подложка с PU-стеклопластиковыми оболочками |  |
8,5 × 10−6/°C. Армированная подложка, выбранная для лучшей совместимости с лицевой плитой. |
| Сотовая подложка с алюминиевыми оболочками |  |
23,7 × 10−6/°C. Альтернативная подложка в сравнении продукта; коэффициент не относится к алюминиевому сердечнику PU-панели. |
На большом наружном фасаде послойная температурная реакция панели — часть стенового узла. Размер панели, швы и задние соединения определяют, как установленная сборка воспринимает перемещения. В руководстве по толщине, размерам и массе полной панели приведены соответствующие сведения о конфигурации продукта.
Прочность склеивания после водонасыщения
Запись по водонасыщению фиксирует среднюю прочность склеивания 1,7 MPa после погружения в воду 20°C на 168 часов. Указанный критерий — не менее 0,8 MPa. Отчёт SGS GZIN2508003393PL02 от 23 сентября 2025 фиксирует соответствие и указывает метод GB/T 29059-2012, раздел 7.6.5 и приложение C.
Погружение делает воздействие воды контролируемым условием подготовки. У образца есть керамическая лицевая плита, задняя поверхность и разрезанные кромки. Поэтому результат склеивания композита после водного кондиционирования отвечает на другой вопрос, чем водопоглощение одной керамической лицевой плиты: склеенная панель включает материалы и сопряжения помимо поверхностной керамики.
Результат отчёта подтверждает запись о склеивании этого продукта после водного кондиционирования. На уровне стены швы, отливы, полости и водоотвод определяют путь дождевой воды. В руководстве по монтажу вентилируемого фасада объясняются эти узлы, включая путь за облицовкой.
Это различие полезно при одобрении материала. Поместите результат склеивания композита в раздел характеристик продукта, а узел водоотвода стены — в монтажный чертёж. Их можно рассматривать совместно, не принимая погружение образца за испытание водопроницаемости целой стены.
Прочность склеивания после циклов замораживания–оттаивания
Отчёт по замораживанию–оттаиванию фиксирует 2,2 MPa после 50 циклов, при критерии не менее 0,7 MPa. Последовательность начинается с 48 часов в воде 20°C. Затем каждый цикл включает четыре часа замораживания при −20°C и два часа оттаивания в воде 20°C.
Здесь влажностное кондиционирование сочетается с повторными температурными изменениями. Число циклов, температуры замораживания и оттаивания и длительность этапов описывают воздействие гораздо точнее слова «морозостойкий». Сохраняйте детали при сравнении результатов двух поставщиков: иной цикл или подготовка меняют сравнение.
Отчёт SGS GZIN2508003393PL03 датирован 9 октября 2025. В строке методики указаны GB/T 29059-2012, раздел 7.6.5 и приложение C. Размеры испытанных образцов — 100 × 100 × 15,40 mm; испытано пять штук, скорость испытания — 0,5 mm/min.
Результат 2,2 MPa соответствует указанному требованию после сочетания влажностной подготовки и 50 циклов замораживания–оттаивания. Эти данные полезны при оценке композита для условий с переменной температурой и воздействием влаги. Задавайте конструкцию продукта вместе с последовательностью кондиционирования, чтобы представленный на согласование материал соответствовал испытанной сборке.
Прочность склеивания после воздействия кислоты
Отчёт по кислотостойкости фиксирует 0,7 MPa после 28 дней воздействия, что соответствует указанному критерию не менее 0,7 MPa. Ссылка SGS — GZIN2508003393PL04 от 24 октября 2025. Методика указывает GB/T 29059-2012, приложение C.
Здесь оценивается прочность склеивания после заданного воздействия. Химическая стойкость керамической поверхности, совместимость шовного герметика и состояние склеенного композита — отдельные вопросы. Результат относится к испытанному склеенному продукту и не служит списком одобренных чистящих веществ.
Для обычного ухода выбирайте очиститель с учётом отделки лицевой поверхности и остальной фасадной сборки, включая швы и соседний металл. В руководстве по очистке и уходу за фасадом рассмотрена последовательность осмотра и очистки. Это отделяет лабораторную ссылку на воздействие кислоты от очистителя и способа для установленной стены.
Использование результатов долговечности в спецификации продукта
Начните с фактически предлагаемого продукта: толщины керамической лицевой плиты, конструкции и толщины подложки, размеров панели и схемы заднего соединения. Один внешний вид не определяет склеенную конструкцию. Одну декоративную керамику можно поставлять как лицевой лист либо часть композитной панели.
Затем укажите свойство вместе с условием. Полезная запись спецификации выглядит так:
Прочность склеивания после водонасыщения: 1,7 MPa после 168 часов в воде 20°C. Ссылка: SGS GZIN2508003393PL02, 23 сентября 2025; GB/T 29059-2012, раздел 7.6.5 и приложение C. Конфигурация: запишите выбранную керамическую лицевую плиту и сотовую подложку с PU-стеклопластиковыми оболочками.
Пакет отчётов можно организовать по порядку вопросов технического рецензента:
- Исходное состояние и тепло: в таблице продукта приведён результат стандартного состояния 1,6 MPa; отчёт PL01 фиксирует обработку 80°C/168 часов и результат 1,6 MPa.
- Вода: PL02 указывает насыщение 20°C/168 часов и результат 1,7 MPa.
- Замораживание–оттаивание: PL03 указывает предварительное замачивание, процедуру, число 50 циклов и результат 2,2 MPa.
- Кислота: PL04 даёт запись воздействия 28 дней и результат 0,7 MPa.
Так каждое условие испытания остаётся связанным со своим результатом. Общий порядок сопоставления технического документа с продуктом и решением об одобрении см. в руководстве по стандартам и испытательной документации.
Сначала задайте конструкцию панели, затем укажите измеренное свойство, процедуру воздействия и ссылку на отчёт. Это даёт поставщику и рецензенту один продукт и результат для обсуждения.
Механические характеристики панели рассмотрены в испытаниях разрушающей нагрузки, прочности при изгибе и удара. При выборе способа соединения панели с несущей конструкцией используйте статью о заднем креплении и монтаже.
Funtek поставляет сотовые панели с керамогранитом и алюминиевой сотовой подложкой с PU-стеклопластиковыми оболочками. Для подбора конфигурации проекта пришлите предполагаемое применение, размеры панелей и имеющиеся требования к характеристикам для получения соответствующих спецификаций и информации для коммерческого предложения.
Техническое руководство и ссылки по прочности склеивания
Английское техническое руководство объединяет склеенную конструкцию, тепловое сравнение и результаты прочности склеивания после кондиционирования. Используйте страницы долговечности и технических ссылок вместе с выбранной конфигурацией.
Техническое руководство по сотовым панелям с керамогранитомСкачать PDF ↗
Более широкий контекст испытаний представлен в исследовании IIBEC по испытаниям сотовых композитов с каменной облицовкой. В нём оценка прочности склеивания при растяжении, экстремальные температуры и атмосферное воздействие рассматриваются как отдельные аспекты проверки композита. Образцы и результаты относятся именно к этому исследованию; значения данной статьи — перечисленные выше показатели продукта Funtek.
