Сотовое усиление с применением полиуретана (PU) повышает устойчивость тонкого керамического лицевого слоя к изгибу и разрушению при транспортировке и установке в нужное положение. Стеновые панели, для которых приведены данные, также имеют меньшую массу, чем более толстый образец из монолитной керамики, используемый для сравнения. Приёмка и перемещение должны сохранять эти преимущества: проверьте ящики, идентификаторы панелей, лицевой слой, кромки композита и заднюю фурнитуру, затем перемещайте каждую деталь с учётом её массы в готовом виде и по схеме, обеспечивающей необходимую поддержку.
Храните вместе документы поставки, фотографии осмотра и реестр монтажных зон. Полная запись позволяет найти нужную панель, изолировать повреждённую деталь и продолжать работу с остальной поставкой без повторного распаковывания или перемещения.

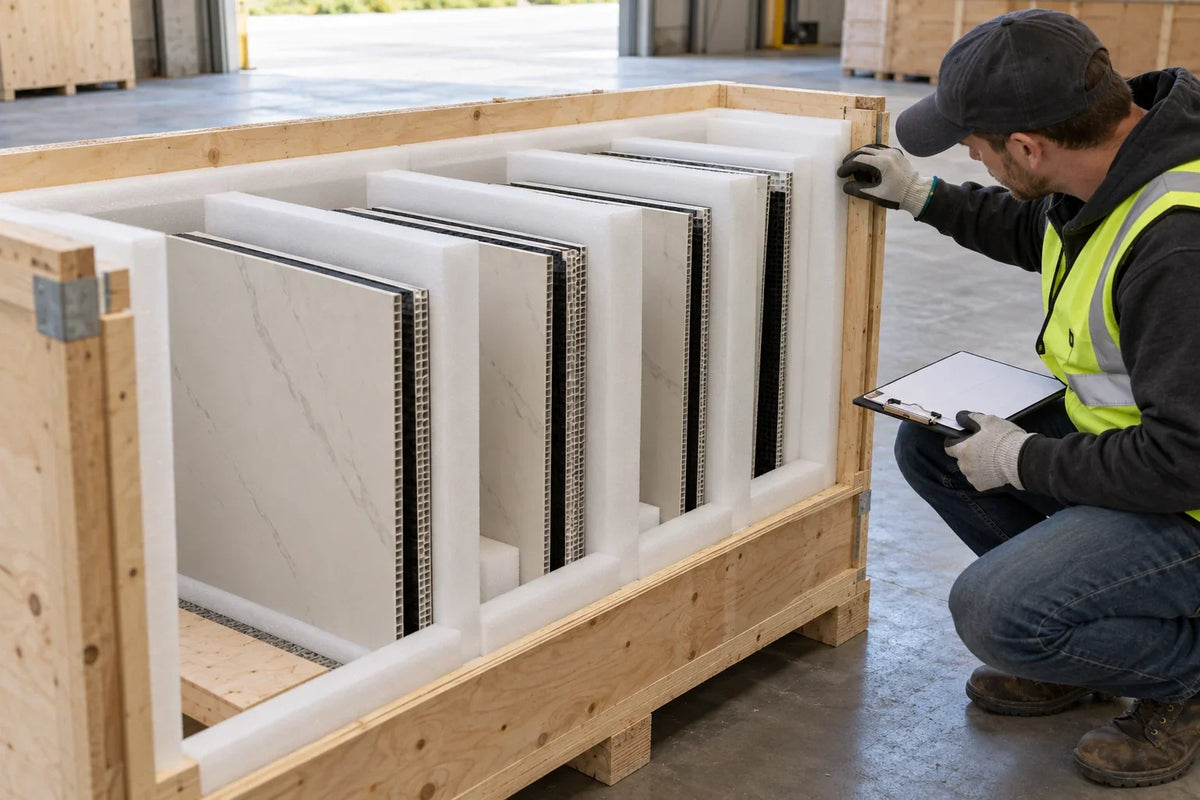

Проверьте ящики и документы до вскрытия
Подготовьте сухую зону приёмки с местом для осмотра ящика, снятия упаковки и размещения панелей на предусмотренных опорах. Подтвердите маршрут разгрузки и массу упаковочного места до открытия автомобиля. Масса брутто включает панели, закреплённую фурнитуру, разделители и ящик; она не равна массе нетто одной панели.
Сверьте номер ящика с накладной и упаковочным листом. Сфотографируйте все доступные стороны, стяжки, опоры и помятые или мокрые места. Запишите дату, место приёмки и номер затронутого ящика. Крупный план смятого угла полезен лишь вместе с общим снимком, показывающим, к какому ящику и стороне он относится.
Если ящик неустойчив или открываемая сторона находится под давлением, остановите обычное вскрытие и обеспечьте контролируемую опору. Снятие раскоса может передать нагрузку на панели внутри. Разгрузочное оборудование должно взаимодействовать с упаковкой предусмотренным способом, а не касаться керамической поверхности или выступающего заднего зажима.
Сохраните идентификацию упаковки после вскрытия. Она связывает состояние панели с поставкой и даёт поставщику единый ориентир при обсуждении замены защиты или конкретного повреждённого изделия.
Сопоставьте каждую панель с её идентификатором и монтажной зоной
По упаковочному листу найдите первую нужную панель до перемещения всей поставки в тесную рабочую зону. Реестр панелей должен связывать идентификаторы ящика и панели, редакцию чертежа, ориентацию и монтажную зону. Это не позволяет считать похожие прямоугольники взаимозаменяемыми деталями.
Панель с проёмом или левой/правой задней фурнитурой спереди может почти не отличаться от другой. Проверьте идентификацию до переноса детали к месту работ. При сомнении в направлении сравните переднюю и заднюю стороны с действующим чертежом, а не решайте только по декоративному рисунку.
Планируйте временные места по монтажным зонам. Первые нужные панели держите доступными, следующие зоны — защищёнными, а для отложенных изделий выделите отдельное место. При поэтапной реконструкции фасада это уменьшает лишние повторные перемещения, пока используемые входы и рабочие зоны меняются по ходу проекта.
Не пишите на готовой керамической поверхности вместо утраченной этикетки. Используйте согласованную временную идентификацию на упаковке или в подходящем защищённом месте, не допуская непроверенных чернил и остатков клея на лицевой отделке.
Осмотрите лицевой слой, кромки, заднюю сторону и крепёжные сопряжения
Осматривайте деталь, пока она поддерживается. Начните с общего вида всей панели и её идентификатора, затем снимите конкретную проблему крупным планом. Косое освещение выявляет царапины и местные сколы на лице; открытые кромки осматривайте, не раздвигая слои рычагом.
Проведите вбок, чтобы сравнить всю таблицу.
| Компонент | Что осмотреть | Полезная запись |
|---|---|---|
| Керамический лицевой слой |
 Ищите видимые царапины, сколы, трещины и изменения у проёмов; сравнивайте внешний вид с утверждённым образцом отделки.
|
Фотография всей лицевой стороны, идентификатор панели, крупный план и положение, измеренное от обозначенного угла. |
| Кромки и проёмы |
 Проверьте керамические углы, вырезы, открытый сердечник и закрывающие элементы на сколы, зазоры или местное смятие.
|
Обозначение кромки или проёма, расстояние от названного угла и крупный снимок с масштабом, если он полезен. |
| Задняя обшивка |
 Осмотрите доступные участки на местные следы удара, расслоение или давление упаковки и соседних деталей.
|
Общий вид сзади и положение замечания относительно кромок панели и закреплённых компонентов. |
| Закреплённые компоненты |
 Сравните положение и видимое состояние компонента с действующим чертежом; зафиксируйте деформацию или следы удара, не нагружая и не выправляя фурнитуру.
|
Обозначение компонента, положение, редакция чертежа и крупные снимки до любой регулировки. |
На кромке различимы несколько материалов. Полная конструкция Funtek включает керамический лицевой слой с одной стороны, клеевой шов, переднюю обшивку из армированного стекловолокном полиуретана (PU), алюминиевый сотовый сердечник и заднюю обшивку из армированного стекловолокном полиуретана (PU). Поверхностная отметина сзади не обязательно является тем же дефектом, что треснувшая керамика, а локально смятый сердечник отличается от регулярного рисунка открытых ячеек на контрольном срезе.
Осмотрите зоны у проёмов и задних компонентов: местный контакт при перемещении может сосредоточиваться именно там. Если фурнитура выглядит согнутой или смещённой, зафиксируйте её положение относительно чертежа и соседних отметин. Не выправляйте её на панели: это может изменить и компонент, и состояние, требующее рассмотрения.
Принятую панель определяют по её полной конструкции и схеме соединений. Проверяйте лицевой слой, периметр композита и задние компоненты вместе перед допуском к монтажу.
Планируйте подъём с опорой по фактической массе готовой детали
Рассчитайте массу нетто панели по её площади и выбранной массе квадратного метра. Для панели 1200 × 2800 mm документированный диапазон для стеновых панелей 9–16 kg/m² даёт приблизительно 30–54 kg, тогда как масса образца из монолитной керамики толщиной 12 mm, используемого для сравнения с этим продуктом, составляет около 94 kg. Снижение массы примерно на 40–64 kg на деталь помогает бригаде контролировать панель полной высоты при переносе и установке в нужное положение. Для плана перемещения используйте массу выбранного готового изделия, включая закреплённую фурнитуру, если она предусмотрена.
В руководстве по массе готовой панели приведены данные лицевого слоя, основы и перевода единиц для расчёта. При выборе разгрузочного оборудования отличайте массу нетто панели от массы брутто ящика.
Проверьте подъёмное оборудование с учётом отделки, размера, формы и ориентации панели. Гладкая плоская поверхность, фактурная поверхность и панель с большим вырезом имеют разную площадь контакта. Паспортная грузоподъёмность оборудования полезна лишь при соответствии его контактных и рабочих условий планируемому перемещению.
Поддерживайте деталь при извлечении из упаковки и переносе на тележку или место монтажа. Освободите маршрут, оставьте место для поворота и не допускайте удара свободного угла о пол или соседнюю панель. Не подвешивайте её за керамическую кромку или закреплённую монтажную фурнитуру. Эти места выполняют другую функцию, чем утверждённое подъёмное крепление.
Результаты испытаний на изгиб и удар объясняют, почему лицевой слой с основой удобнее перемещать в составе усиленной панели. Подъём с необходимой поддержкой защищает эту сборку в зонах вырезов, углов и соединений, где местный контакт требует особого внимания. Сохраняйте контакт подъёмного оборудования с предусмотренными опорными поверхностями и защищайте тонкую керамическую кромку по всему периметру на протяжении перемещения.
Защищайте панели при временном хранении
Сохраняйте поставленную защитную схему до подготовки места хранения и появления причины извлечь панели. Используйте сухую защищённую зону, где движение, инструменты и другие материалы не могут ударить по кромкам или задним компонентам. Сохраняйте лицевые разделители и исключите контакт абразивного мусора с отделкой.
Соблюдайте инструкции фактической упаковки по ориентации, опорам и штабелированию. Комплект, упакованный плашмя, и вертикально поддерживаемый ящик — разные схемы. Не превращайте одну в другую, предполагая, что обе подходят любому размеру и расположению креплений.
Проверьте, что на что опирается. Разделитель между лицевыми поверхностями может оставить задний кронштейн под весом следующей панели. Разместите опоры так, чтобы панель была устойчива, а фурнитура не испытывала непредусмотренного давления. Если защитную упаковку сняли для осмотра задней стороны, восстановите соответствующую защиту до возврата на хранение.
Обновляйте реестр хранения при перемещении панелей. Простая запись идентификатора, зоны, места хранения и статуса допуска экономит время при запросе монтажником левой/правой угловой детали или определённого проёма. Для съёмных модулей фальшпола соблюдайте ту же идентификацию при временном снятии панелей для доступа к коммуникациям.
Зарубежные спецификации также выделяют эту задачу отдельно: спецификация панелей StonePly с сотовой основой включает доставку, хранение и перемещение. Определяйте опирание этой поставки по полученной упаковке Funtek и фактической геометрии панелей.
Изолируйте повреждение до возникновения монтажной проблемы
Переместите подозрительное изделие на подготовленное место ожидания решения с той же поддержкой, что и принятую деталь. Держите идентификатор видимым и запишите, относится ли замечание к лицу, кромке, задней стороне, фурнитуре или упаковке. Статус ожидания не позволяет выбрать непроверенную деталь лишь потому, что она ближе к монтажнику.
Пришлите краткое описание, общий снимок панели, крупный снимок, идентификаторы ящика и панели и соответствующий чертёж или обозначение детали. Укажите, когда состояние впервые заметили и перемещали или распаковывали ли изделие после этого. Это даёт поставщику контекст для сравнения состояния с предусмотренной изготовленной деталью.
Скол открытого видимого угла, отметина под принятым профилем и смещённый элемент передачи нагрузки имеют разные последствия. Решение должно соответствовать месту и функции. Избегайте общего правила, что любой косметический след требует списания или любую повреждённую кромку можно отремонтировать на объекте.
Не добавляйте клей, не расширяйте отверстие и не переустанавливайте зажим как немедленное исправление при приёмке. Эти изменения могут нарушить согласованное взаимное положение обработанной кромки, выреза или задней фурнитуры. Держите деталь в ожидании до записи предлагаемого действия, затем обновите статус, чтобы монтажник видел согласованное решение.
Используйте список передачи от приёмки к монтажу
Приёмка завершена, когда каждая панель прослеживаема, защищена, находится в известном месте и либо допущена к работе, либо явно помечена как ожидающая решения. В краткой записи передачи можно использовать поля:
- Поставка: дата доставки, место приёмки, номер ящика и ссылка на упаковочный лист.
- Панель: идентификатор, редакция чертежа, размеры, ориентация, проёмы и тип заднего соединения.
- Состояние: наблюдения о лицевом слое, периметре, задней обшивке и фурнитуре со ссылками на фотографии.
- Хранение и перемещение: текущее место, сохранённая защита и планируемая схема перемещения с опорой.
- Статус: допущена, ожидает рассмотрения или допущена после согласованного действия; укажите дату и ответственное лицо.
- Место монтажа: фасад или помещение, зона и последовательность с ограничениями доступа при наличии.
Например, угловая панель, отложенная после вскрытия ящика, остаётся связанной со своим ящиком и идентификатором чертежа. Остальную часть зоны можно допустить при завершённых проверках. После согласованного решения по углу запись меняет статус без потери исходных фотографий. Это не даёт рассмотрению повреждения превратиться в незафиксированный разговор у ящика.
Перейдите к руководству по монтажу и креплению стеновых панелей, когда детали и схема опирания готовы. Для подтверждения поставленной конструкции и доступного варианта используйте страницу керамогранитных сотовых панелей. Funtek может обсудить сведения о панели и поставке при однозначном определении ящика, детали и состояния.
