Выбирайте сотовую панель с керамогранитом, если проект стены предусматривает усиленную композитную панель с задними соединениями. Выбирайте керамогранитную плиту без подложки, когда одобренная система монтажа тонких плит обеспечивает для неё опирание и склеивание. Видимая керамическая отделка может быть похожей, но подложка, готовая масса, перемещение и способ крепления различаются.

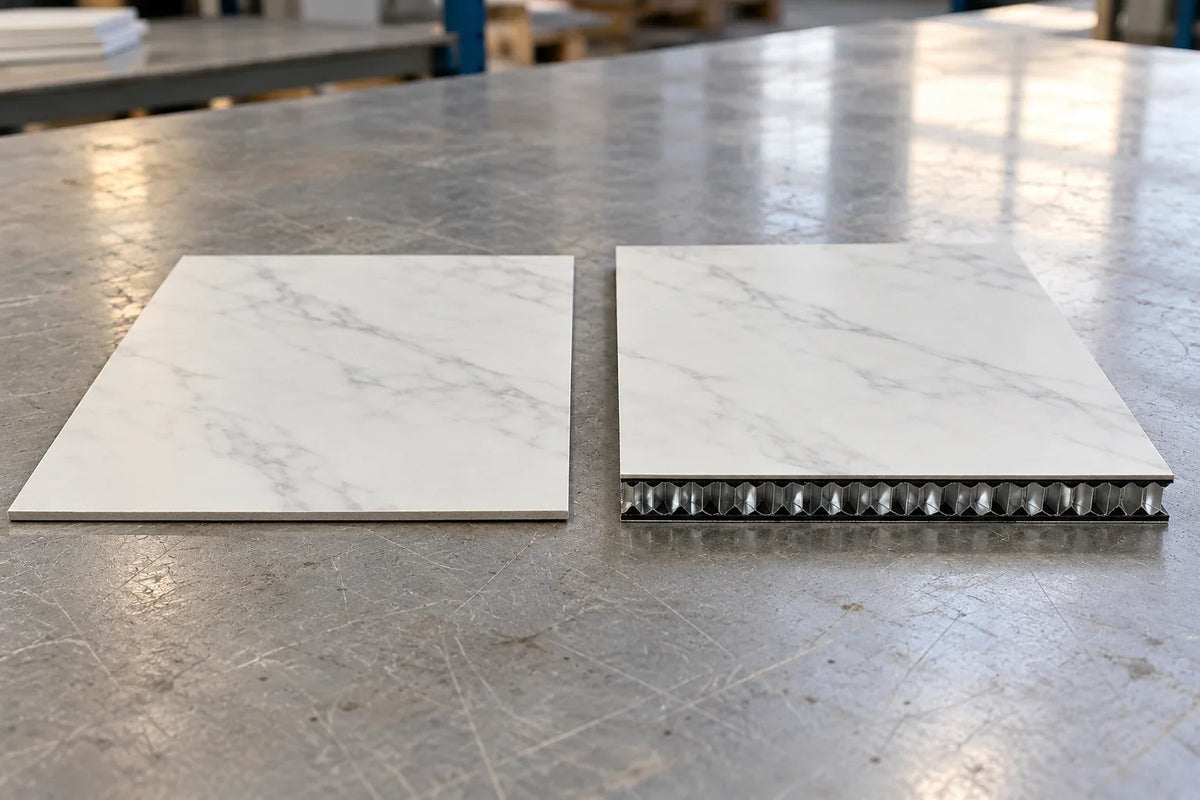

Сравнение сотовых панелей с керамогранитом и керамогранитных плит начинается с двух вопросов: сравниваете ли вы одну тонкую керамическую лицевую плиту с подложкой и без неё либо лёгкий композит с более толстой сплошной плитой? Добавление подложки к той же лицевой плите добавляет материал. Замена более толстой сплошной панели документированным лёгким композитом может снизить массу полной детали.
Какую панель выбрать для стены?
Тонкая плита без подложки — практичный вариант для стены с заданными основанием, клеем и непрерывным опиранием. Монтажная бригада готовит стену и приклеивает к ней плиту задней поверхностью. Это решение подходит для проекта, в котором можно обеспечить требуемую подготовку основания, покрытие клеевым раствором, устройство швов и последовательность отверждения.
Выбирайте сотовый композит, когда проекту нужна тонкая керамогранитная отделка, поставляемая в виде усиленной панели с задними соединениями. Обшивки из армированного стекловолокном полиуретана (PU) и алюминиевый сотовый сердечник повышают сопротивление изгибу, уменьшают разницу температурных деформаций и создают основу для закладных или приклёпанных деталей крепления. Эти свойства помогают справиться с хрупкостью, деформацией композита и работами по креплению, которые могут затруднять перевозку, изготовление и монтаж крупных тонких листов.
Проведите по горизонтали для сравнения. Выберите фотографию для увеличения.
| Критерий выбора | Керамогранитная плита без подложки | Сотовый композит с керамогранитом |
|---|---|---|
| Видимое сечение панели |  |
 |
| Поставляемый продукт | Керамогранитная плита; некоторые тонкие продукты включают армирующую сетку. | Керамическая лицевая плита, приклеенная к конструкционной сотовой подложке. |
| Опирание на стену | Выбранная тонкослойная сборка поддерживает плиту через приклеенную заднюю поверхность. | Заданные задние крепления соединяют композит с соответствующими опорами. |
| Учитываемая толщина | Толщина плиты, а также отдельно учитываемые слой клея на стене и конструкция основания. | Толщина керамической лицевой плиты и полной подложки плюс отдельные задние профили и глубина стены. |
| Приоритет выбора | Одобренная плита и стеновая установка с непрерывным опиранием. | Усиление, масса полной детали и документированный способ заднего соединения. |
Усиленный вариант представлен на странице сотовых панелей с керамогранитом. До выбора отделки и готовых размеров начните с предполагаемой схемы стены. Крупноформатный вид сам по себе не определяет нужную подложку или крепление.
Учитывайте открытые кромки и завороты облицовки
Образец лицевой поверхности показывает цвет и фактуру, а кромка или заворот — остальную сборку. Откос окна, наружный угол или открытый торец панели могут потребовать окантовку, отдельную боковую деталь или иной завершённый узел. До заказа плиты или композита решите, как закрывается кромка. Тонкая видимая кромка и глубокий заворот стены описывают разные размеры.
Что меняется при добавлении сотовой подложки к той же лицевой плите?
Чтобы выделить эффект усиления, сохраняйте одинаковую керамическую лицевую плиту. Неусиленная лицевая плита 3 mm — керамический лист. После заводского склеивания композит включает этот лист, клеевое сопряжение и подложку из двух PU-стеклопластиковых оболочек и алюминиевого сотового сердечника. Керамическая лицевая плита одна; тонкая задняя оболочка закрывает сотовую подложку.
Подложка увеличивает глубину за счёт сердечника низкой плотности. Разнесённые оболочки и склеенный сердечник совместно сопротивляются изгибу, а керамика остаётся декоративной лицевой поверхностью. Задняя оболочка также даёт сопряжение для соответствующего соединения панели. Поэтому композит задают как готовую панель, а не отдельную плиту со сменным аксессуаром.
В примере продукта Funtek указана нагрузка около 600 N для керамического лицевого слоя толщиной 3 mm без подложки и 4617 N после усиления сотовой PU-основой. Отдельно в документации описаны одиннадцатикратное улучшение показателей при изгибе и прочности при разрушении, а также панель 3 + 9 mm, выдержавшая падение стального шара массой 450 g с высоты 1,5 m без разрушения. Эти результаты объясняют пользу усиления; объяснение испытаний разрушающей нагрузки, изгиба и удара сохраняет отдельные сведения источника вместе с условиями испытаний.
Температурная совместимость — вторая причина выбрать основу с обшивками из армированного стекловолокном полиуретана (PU). Керамический лицевой слой, приклеенный к материалу с существенно отличающимися температурными деформациями, может выгибаться, трескаться или отслаиваться при изменении температуры. Более близкие к керамике температурные деформации основы уменьшают эту разницу и помогают сохранять плоскостность и выравнивание задних креплений. В сравнении конструкции и температурного расширения приведены значения для основы; испытания прочности склеивания и долговечности дают результаты после воздействия заданных условий окружающей среды.
Смотрите: сравнение при падении шара с керамогранитной плитой толщиной 12 mm
Стекловолоконная сетка — другой вид усиления
Тонкая плита со смолой или стекловолоконной сеткой сзади остаётся иным продуктом, чем сотовая сэндвич-панель. Сетка повторяет поверхность плиты как тонкий армирующий слой. Она не создаёт глубину, замкнутый ячеистый сердечник или задний крепёжный узел сотовой PU-подложки.
В документе LATICRETE TDS 170W описаны тонкие керамогранитные изделия заданной толщины со смолой или сеткой сзади и требования к их настенному монтажу. При выборе клеевого раствора определите эту заднюю поверхность. Одно слово «усиленный» у поставщика не говорит, есть ли у материала сетка, конструкционный сердечник или необходимое для стены заднее соединение.
Снижает ли сотовая подложка массу?
Ответ определяется основой сравнения. Добавление подложки к той же тонкой керамической лицевой плите увеличивает массу детали. Выбор лёгкого композита вместо более толстой сплошной панели может её снизить. Утверждения совместимы, поскольку сравнивают разные полные продукты.
Добавление подложки к той же тонкой лицевой плите
В примере Funtek с тонкой лицевой плитой сотовое PU-усиление добавляет примерно 2 kg/m². Площадь детали 1200 × 2800 mm составляет 1,2 × 2,8 = 3,36 m², поэтому указанная прибавка соответствует примерно 6,72 kg на деталь. Это пример добавленной массы, а не полной массы готовой панели или универсальной массы подложки любой конфигурации.
Укажите, относится ли значение к массе одной керамической лицевой плиты, прибавке от добавления подложки или массе полного композита. Сравнивайте числа при одинаковой площади.
Проведите по горизонтали для сравнения. Выберите фотографию для увеличения.
| Основа сравнения | Материал | Масса на единицу площади или прибавка | Результат для 3,36 m² |
|---|---|---|---|
| Пример усиления той же лицевой плиты | |
Около +2 kg/m² после усиления | Около +6,72 kg добавляется к детали; исходная масса лицевой плиты остаётся частью общей. |
| Полная сотовая стеновая PU-панель |  |
Около 9–16 kg/m² | 30,24–53,76 kg, рассчитано по документированному диапазону; около 30–54 kg в таблице продукта. |
| Сплошной стеновой эталон 12 mm | |
28 kg/m² в исходном сравнении | 94,08 kg, расчёт; около 94 kg в таблице продукта. |
Сравнение композита с более толстым сплошным эталоном
В сравнении продукта указаны обычная сплошная плита 12 mm для сухого навесного крепления массой 28 kg/m² и диапазон композитной PU-панели для стен около 9–16 kg/m². При одинаковой площади 3,36 m² расчётная масса композита — 30,24–53,76 kg против 94,08 kg сплошного эталона. Разница составляет примерно 40–64 kg на деталь.
Это полезное снижение массы панели нетто, которую перемещает бригада и несут опоры. Сравнение относится к указанному сплошному эталону 12 mm. Оно не означает, что композит легче той же керамической лицевой плиты 3 mm без подложки, и не включает ящик, подконструкцию, стеновое основание или другие монтажные материалы.
При планировании фактических деталей используйте массу полной панели выбранной конфигурации. В статье о толщине, размерах и массе панелей разделены размеры лицевой плиты и подложки и есть калькулятор требуемой площади.
Чем различаются перемещение и монтаж?
Тонкая плита использует заданную систему опирания и склеивания
Тонкая керамогранитная плита требует контролируемого опирания при перемещении, раскрое и позиционировании. Вакуумная рама распределяет точки удержания по большому листу. Стол со сплошной опорой даёт устойчивую поверхность для подготовки. Вместе с массой важны размер детали, отверстия и оборудование монтажника; лёгкий крупный лист — не маленькая плитка.
При тонкослойном настенном монтаже плита и подготовленная стена соединяются выбранной клеевой системой. Контакт раствора поддерживает плиту по приклеенной площади. Прямые согласованные гребни и операция укладки помогают получить этот контакт. Подготовка стены и задняя поверхность выбранного керамогранита относятся к этому монтажному решению.
Подробный порядок тонкослойного монтажа крупноформатных плит на стену охватывает подготовку основания, двустороннее нанесение, укладку и отверждение. Для композита с задним креплением следует применять соответствующий узел крепления, а не переносить на него эту последовательность монтажа плиты.
Композит создаёт сопряжение для заднего соединения
Документированный наружный композитный узел использует вставки M8 в подложке, задние подвесные профили, кронштейны и несущий каркас. Внутренний узел использует задние заклёпочные крепления и ответные клипсы. Керамическая лицевая плита остаётся видимой, а подложка принимает соответствующее соединение.
В документированной конструкции с PU меньшая масса и более стабильная плоскость панели облегчают её установку в нужное положение и выравнивание задних креплений. В сравнении Funtek для стеновых панелей размером 2800 mm указаны бригады из 2–3 человек для системы с PU, 4–6 — для сотовой системы с алюминиевыми обшивками и 8–10 — для варианта со сплошной плитой толщиной 12 mm. Эти примеры состава бригад связывают выбор панели с монтажными работами. Вместе с размерами лицевого слоя и основы укажите выбранные вставки или заклёпки, сопряжение кронштейна и глубину смонтированной стены.
Прочитайте узлы монтажа закладных вставок и заклёпочных клипс для выбора документированного семейства соединений. Закладной узел M8 для композитной подложки нельзя непосредственно перенести на тонкую керамическую лицевую плиту без подложки: окружающий соединение материал является частью узла.
Сравнивайте полный состав поставки
Цена плиты и цена готовой композитной панели охватывают разные работы. Сопоставьте предложения по одинаковой предполагаемой площади стены и готовым деталям. Определите, где включён только лицевой материал, а где — заводское склеивание, раскрой и заданные задние крепления. Видимая разница цены материала ещё не равна разнице стоимости готовой стены.
Например, заказ плит без подложки может оставить раскрой на объекте, нанесение клея и подготовку основания монтажной бригаде. Композитный заказ может включать панели в размер и согласованные крепления, тогда как каркас и монтаж на объекте остаются отдельными позициями. Явно перечислите состав, чтобы сравнение цены следовало фактически поставляемой работе.
В существующем здании сравните удаляемые и сохраняемые слои стены. В руководстве по реконструкции фасада разграничены замена облицовки и устройство новой облицовки поверх существующей; показано, как сохраняемые конструкции влияют на расчёт нагрузок и путь передачи усилий через крепления.
Проведите по горизонтали для сравнения. Выберите фотографию для увеличения.
| Позиция поставки | Вариант плиты без подложки | Вариант сотового композита |
|---|---|---|
| Примеры панелей и упаковки |  |
|
| Лицевая плита и подложка | Укажите цвет, отделку, толщину плиты и сетку или смолу на задней стороне, если они есть. | Укажите материал и толщину лицевой плиты, конструкцию и толщину подложки. |
| Раскрой и кромки | Перечислите полные плиты либо готовые размеры, отверстия и обработку кромок. | Перечислите готовые размеры панелей, отверстия, открытые кромки и узлы заворотов облицовки. |
| Задние соединения | Укажите выбранную систему монтажа плиты и отдельные компоненты. | Определите вставки или заклёпки, задние профили, ответные клипсы и включённые крепления. |
| Стена и работы на объекте | Определите ответственность за подготовку стены, клей, укладку, швы и отверждение. | Определите ответственность за подконструкцию, кронштейны, сборку на объекте, швы и выравнивание. |
| Документация и доставка | Согласуйте сведения о продукте и применении, количество деталей, упаковку и состав доставки. | Согласуйте обозначения композита и креплений, ведомость панелей, комплект крепежа, упаковку и состав доставки. |
Для фасадного бюджета переходите к сравнению стоимости фасада с доставкой и монтажом после приведения двух материальных составов к сопоставимому виду. В чек-листе фасадной спецификации собираются требуемые данные панелей и проекта для запроса предложения.
Превратите сравнение в конфигурацию панели
Если стена имеет одобренную тонкослойную сборку плиты с непрерывным опиранием, используйте толщину плиты, основание, клей, кромочные узлы и оборудование монтажника для этого пути. Конструкционная сотовая подложка меняет продукт и полезна, когда проект требует такого усиления и задних соединений.
Если проект предусматривает композитный вариант, отдельно опишите видимую керамическую лицевую плиту и полную поставляемую панель. Для запроса настенных панелей полезно начать с описания: композит с керамической лицевой плитой, PU-стеклопластиковыми оболочками и алюминиевым сотовым сердечником; предполагаемые ширина и высота панели; отделка и толщина лицевой плиты; направление заднего соединения; примерное количество; место доставки. Масса готовой панели определяется выбранной конфигурацией.
Выбирайте панель вместе со способом опирания и крепления. Затем сравнивайте массу полной детали и включённые в заказ работы.
Техническое руководство объединяет ссылки на конструкцию, характеристики, эксплуатационные показатели и крепления, используемые в сравнении. Указанные выше специальные статьи дают подробные ответы без повторения одних сведений в каждом запросе.
