Керамогранитное сотовое напольное покрытие сочетает тонкий керамический лицевой слой с усиленной ячеистой основой; полную панель приклеивают к подготовленному полу. В документированных напольных конструкциях используется керамический лицевой слой 6 mm с алюминиевой сотовой основой 9 или 12 mm с обшивкой из армированного стекловолокном полиуретана (PU). Это даёт номинальную толщину панели 15 или 18 mm без учёта монтажного клея и выравнивающих слоёв.
Основа повышает жёсткость и образует слой, распределяющий напряжения между тонкой керамикой и основанием пола. Для документированной конструкции с лицевым слоем 6 mm и PU-основой 9 или 12 mm в документации продукта описано увеличение жёсткости в 20–50 раз. Приведённая ниже последовательность монтажа сочетает эту трещиностойкую конструкцию с подготовленным основанием под покрытие, совместимой клеевой системой и согласованными отметками чистого пола.
Разберитесь в составе композитного пола
Керамика — видимая поверхность для ходьбы. Под ней верхняя обшивка из армированного стекловолокном полиуретана (PU), алюминиевый сотовый сердечник и нижняя усиленная обшивка образуют основу. Напольный клей контактирует с этой задней усиленной обшивкой. Обычно он не касается декоративного керамического лицевого слоя, а задняя обшивка не является второй каменной плитой.
Поэтому разрезу пола нужны два размера: полная толщина панели и высота готовой конструкции пола над несущим основанием. Для номинальной панели 6 + 9 mm начните с 15 mm, затем добавьте фактический обжатый клеевой слой и выравнивающий слой, если он есть. Для конструкции 6 + 12 mm начните с 18 mm. Это позволяет не проектировать дверной порог исходя лишь из лицевого слоя 6 mm.
Проведите по горизонтали для сравнения. Выберите фотографию для увеличения.
| Часть пола | Видимый элемент | Его функция | Что зафиксировать |
|---|---|---|---|
| Композитная панель |  |
Керамический лицевой слой и усиленная сотовая основа работают совместно над напольным клеем. | Толщину лицевого слоя, полную толщину основы, размеры готовых деталей и состояние задней обшивки. |
| Клеевое сопряжение |  |
Клей соединяет усиленную заднюю сторону панели с подготовленной принимающей поверхностью. | Конкретный клей, совместимые поверхности, способ нанесения и обжатый слой. |
| Принимающая поверхность |  |
Выравнивающий слой задаёт плоскость на прочном нижележащем полу. | Тип и состояние основания, выравнивающий состав, готовую поверхность и конечную отметку. |
Ассортимент керамогранитных сотовых панелей Funtek включает несколько вариантов для разных применений. При согласовании пола используйте напольный пример из руководства по толщине, размерам и массе панелей; задние подвесы стеновой панели или сравнение массы стен не определяют эту конструкцию пола.
Почему основа меняет поведение тонкого керамогранитного пола
Основания полов расширяются, сжимаются и испытывают небольшие местные перемещения. На иллюстрациях продукта показаны воздействия снизу вверх, сверху вниз и вбок, передающиеся обычному керамическому покрытию. Они могут изгибать лист или вызывать концентрацию напряжений у кромки либо на локальном участке без опоры. В сотовой конструкции с PU между тонкой керамикой и основанием пола находится усиленная основа, распределяющая эти воздействия по композитной панели большей толщины.
Каждая составляющая вносит вклад в трещиностойкость. Алюминиевый сотовый сердечник распределяет напряжения по панели; полиуретан придаёт конструкции вязкость и передаёт сдвиговые усилия на границах слоёв; армирование стекловолокном помогает противостоять зарождению трещин. Близкое тепловое расширение керамики и PU-основы, армированной стекловолокном, также ограничивает разницу перемещений внутри склеенной панели.
Для указанной конструкции с керамикой 6 mm и PU-основой 9 или 12 mm материалы продукта связывают сэндвич-конструкцию с увеличением жёсткости в 20–50 раз. Сотовый слой действует как буфер между керамикой и основанием, уменьшая изгиб и локальные повреждения, которые могут возникать при небольших перемещениях пола. Это описание жёсткости относится именно к напольной конструкции; отдельные протоколы механических испытаний рассмотрены в статье о разрушающей нагрузке, изгибе и ударе.
В результате получается усиленная крупноформатная поверхность для ходьбы с повышенной стойкостью к трещинам от небольших перемещений основания. Прочное ровное основание и выбранная клеевая система позволяют усиленной панели работать в составе предусмотренной конструкции пола.
Три способа монтажа тёплого пола в сравнении из документации продукта
Funtek сравнивает обычную керамику толщиной 9–12 mm при двух способах укладки с керамическим лицевым слоем 6 mm, приклеенным к сотовой PU-основе 9 mm. Сравнение относится к полам с подогревом и объединяет подготовку, дополнительные противотрещинные слои и массу при перемещении панелей в рамках выбора конструкции пола.
На телефоне проведите вбок для сравнения. Выберите фотографию для увеличения.
| Параметр сравнения | Укладка на полусухой раствор | Тонкослойная укладка после точного выравнивания | Тонкослойная укладка PU-композита |
|---|---|---|---|
| Керамика / панель в сборе | Монолитная керамика 9–12 mm | Монолитная керамика 9–12 mm |
Керамика 6 mm + сотовая PU-основа 9 mm |
| Подготовка | Выполнить предусмотренную обработку тыльной стороны и уложить в конструкцию на растворе | Точное выравнивание с последующей выдержкой в течение 2–4 недель в описанной последовательности | Основание, подготовленное самовыравнивающимся составом, затем непосредственная укладка |
| Дополнительные противотрещинные элементы | Армирующая сетка с тыльной стороны и Г-образные металлические элементы | Армирующая сетка с тыльной стороны, разделительный мат и Г-образные металлические элементы | В показанном варианте с композитом нет отдельной сетки или разделительного мата |
| Указанный клей | Плиточный клей | Плиточный клей | Плиточный или конструкционный клей, подходящий для усиленной тыльной стороны |
| Масса детали 1,2 × 2,7 m | 68–91 kg | 68–91 kg | 51 kg для указанной напольной панели 6 + 9 mm |
| Описанные работы по укладке | Медленно; требуются навыки подготовки раствора и укладки | Очень медленно; дополнительные работы по выравниванию и разделению слоёв | 3 человеко-дня на 100 m² в сравнении из документации продукта |
| Оценка риска растрескивания в исходном сравнении | Высокий: 70–80% | От среднего до низкого: 30% | Очень низкий: 0–3% |
Проценты риска растрескивания — это оценки производителя для сравниваемых способов устройства пола, а не измеренные показатели отказов при любой укладке. Указанные 3 человеко-дня на 100 m² — затраты труда в рамках того же сравнения. Фактический график проекта определяют подготовка, геометрия помещения и согласованный способ укладки.
Вариант с композитом упрощает указанную конструкцию до выровненной поверхности и клея под усиленной панелью. Трещиностойкая структура встроена в саму панель, поэтому в этом примере не используются отдельная армирующая сетка с тыльной стороны и разделительный слой, предусмотренные в других вариантах. Меньшая масса детали — 51 kg — также снижает нагрузку при перемещении во время укладки. Положение нагревательного слоя и зафиксированное поведение при прогреве рассмотрены в руководстве по тёплым полам.
Подготовьте сплошное основание пола и выравнивающий слой
Сначала определите, к чему будет приклеиваться клей: исходному бетону, цементной стяжке, выравнивающему составу или сохраняемой поверхности в рамках утверждённого решения по укладке поверх существующего покрытия. Осмотрите поверхность до подачи панелей в рабочую зону. Отслоившийся материал, пыль, краска, масло или слабый поверхностный слой выравнивания могут привести к приклеиванию к слою, который сам отделён от основания.
Проверьте ровность в нескольких направлениях, особенно поперёк намеченных кромок панелей и в дверных проёмах. Выступ может помешать посадке большой панели, а углубление оставит более толстую клеевую зону. Предварительное выравнивание обеспечивает контролируемую толщину приклеивания вместо исправления пола отдельными скоплениями клея при укладке каждой детали.
Если требуется самовыравнивающийся состав, подготовьте и загрунтуйте основание по требованиям этого продукта, уложите состав и дайте ему достичь указанного состояния для последующего покрытия. «Выглядит сухим» и «готов к выбранному клею» — разные проверки. Включите оценку влажности и необходимое выдерживание стяжки в запись о подготовке; композитная задняя обшивка не отменяет значимости остаточной влаги.
Эта общая последовательность согласуется с рекомендациями VIVES по укладке полов, где состояние основания, промежуточные слои и клей рассматриваются как единая конструкция пола. При этом конкретные требования к принимающей поверхности и клею для данного композита должны соответствовать его задней обшивке из армированного стекловолокном полиуретана (PU).
Подберите клеевую систему для усиленной задней стороны панели
Клей для обычной керамогранитной плитки выбирают в том числе с учётом её маловпитывающей керамической тыльной стороны. У сотовой панели с обшивкой из армированного стекловолокном полиуретана (PU) поверхность приклеивания другая. Передайте поставщику клея описание фактической задней обшивки и основания пола, а также сведения о подогреве, воздействии влаги и повторяющемся движении колёсного транспорта.
В рекомендациях Marazzi по укладке крупного формата монтажников направляют к требованиям производителя материала к укладочным составам и инструментам. Важно выяснить, сцепляется ли полная клеевая система именно с этой усиленной задней стороной и предполагаемым основанием. Наличие слова «керамогранит» в названии продукта этого не объясняет.
На напольном узле Funtek показаны сплошное нанесение и отдельные зоны клеевого контакта. Это разные схемы контакта, которые нужно детализировать, а не два клеевых слоя, автоматически укладываемые друг на друга под каждой панелью. Сплошная постель обеспечивает широкую область контакта. Отдельные контакты оставляют участки с другим путём передачи опорных усилий и тепла, поэтому их расположение, опирание панели и применение должны соответствовать выбранной конструкции.
Для выбранного сплошного приклеивания соблюдайте заданные смешивание, грунтование и нанесение, рабочее время клея и опускайте панель, пока принимающий слой ещё способен образовать соединение. На пробном участке поднимите деталь запланированным способом и проверьте перенос клея на обеих поверхностях. Сухие гребни, большие нетронутые участки или загрязнение показывают, что укладку нужно скорректировать до повторения по всему помещению.
Сохраняйте правильное назначение показателей прочности сцепления. Испытания прочности сцепления и долговечности после заданных воздействий описывают испытанный композит. Сами по себе они не подтверждают пригодность любого монтажного клея для соединения задней стороны этого композита с полом.
Разметьте панели, пороги и зоны деформационных сопряжений
Выполните сухую раскладку характерного участка по фактической ведомости деталей. Задайте направление рисунка, начальную линию и положения подрезок у стен, колонн и дверей. Длинные прожилки через несколько деталей делают небольшие ошибки поворота заметными; механически приемлемая панель может оказаться не на своём визуальном месте.
В дверном проёме сравните отметку существующей плиты с требуемой готовой поверхностью. Учтите выбранную номинальную панель 15 или 18 mm, предполагаемый клеевой слой и выравнивание. Затем проверьте соседнюю отделку, пороговый профиль, движение дверного полотна и требования доступа. Раннее решение перехода предотвращает попытку монтажника убрать необходимую толщину клея лишь для размещения под дверью.
Отметьте существующие конструкционные и деформационные швы на чертеже до задания сетки панелей. Узкий видимый шов между деталями, периметральный зазор и конструкционный деформационный шов выполняют разные задачи. Сотовая основа не оправдывает перекрытие существующего деформационного шва здания непрерывной жёсткой отделкой пола. Сохраняйте заданный путь шва через пол и определите видимое оформление по проектному узлу.
У колонн и по периметру защищайте предусмотренный деформационный зазор от клея и затирки. Дистанционный элемент может сохранять его при укладке, но должен быть удалён или обработан по выбранной системе шва. Не используйте выравнивающий зажим для принудительной установки двух деталей через неразрешённый перепад плоскостей.
Уложите, выровняйте и проверьте пробный участок
Используйте небольшой участок с полной панелью, соседним швом и периметром или переходом. Он должен проверять фактическую панель, клей, принимающую поверхность и оборудование монтажника. Отдельный декоративный образец не показывает, можно ли уложить полноразмерную деталь в пределах рабочего времени клея.
- Подтвердите готовность принимающего участка. Разрешите работу на подготовленной поверхности, нанесите базовую линию и освободите путь перемещения панелей. Проверьте идентификатор и ориентацию панели до нанесения клея.
- Примените выбранный способ приклеивания. Обрабатывайте лишь площадь, которую можно закрыть, пока клей остаётся пригодным. Подготовка основания и задней обшивки должна соответствовать утверждённой пробе.

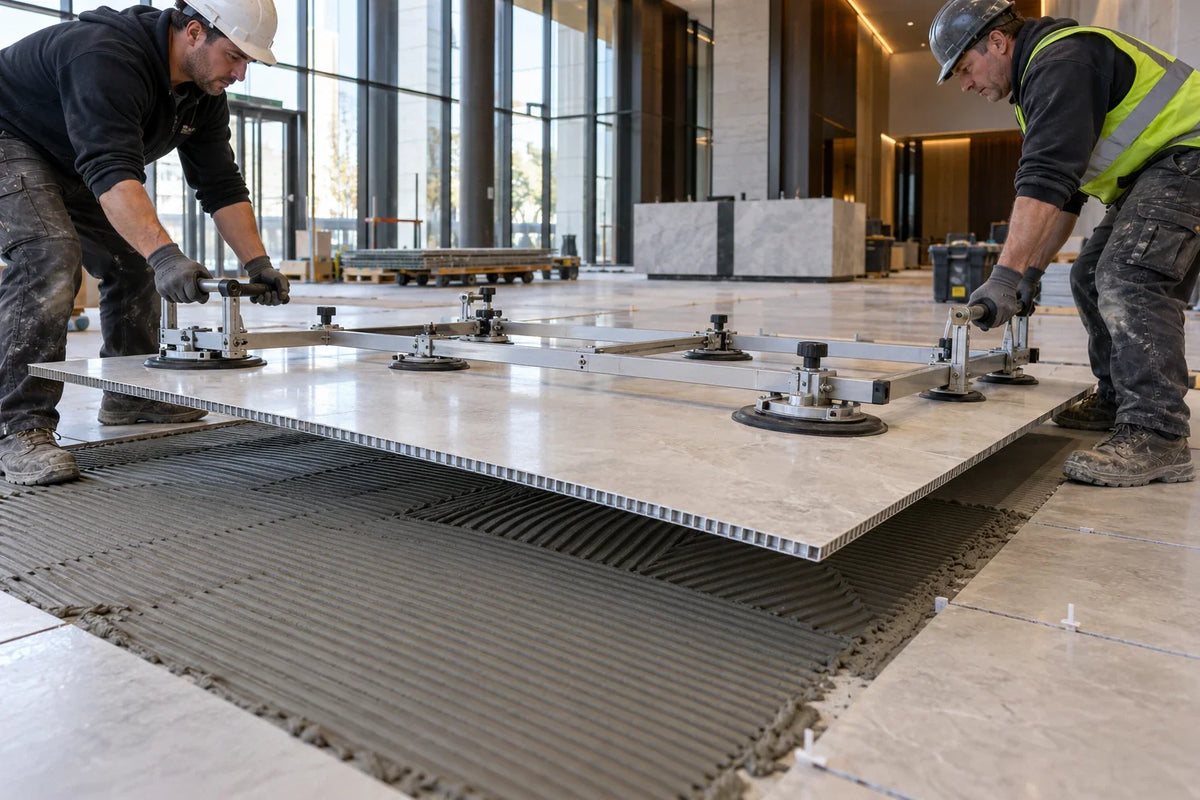

- Установите полную панель. Используйте подходящее подъёмное оборудование на керамическом лицевом слое и контролируйте панель до её посадки. Защищайте углы и не волочите открытую кромку по основанию.
- Проверьте контакт и выравнивание. Осмотрите перенос клея на пробной детали, проверьте уровни соседних лицевых поверхностей и сохраняйте намеченные швы открытыми. Исправляйте контакт или выравнивание, пока клей ещё допускает обработку.
- Защищайте участок во время отверждения. Ограничьте движение и сосредоточенные нагрузки на период отверждения выбранного клея. Снимите временные принадлежности на указанной стадии, завершите швы и проверьте готовый переход перед допуском к использованию.
Для первого участка кратко зафиксируйте подготовку основания, использованный клей, условия смешивания и нанесения, проверки контакта и фотографии готового выравнивания. При недостаточном контакте прекратите повторять метод и устраните причину. Изменение шпателя, подготовки или времени следует опробовать на этом участке, прежде чем использовать на остальном полу.
В руководстве по приёмке, перемещению и хранению рассмотрены осмотр и защита до поступления панелей в этот монтажный процесс. После начала укладки монтажник должен продолжать использовать обозначения деталей, чтобы замены и отложенные панели оставались прослеживаемыми.
Выберите приклеиваемую, обогреваемую или поднятую конструкцию
Выше описан приклеиваемый пол со сплошным опиранием. Пол с подогревом добавляет источник тепла, регулирование температуры и требования ввода в эксплуатацию. Фальшпол добавляет отдельную опорную систему и доступное пространство под отделкой. Этим вариантам нужны разные разрезы, даже если видимый керамогранит выглядит одинаково.
Для обогреваемой конструкции перейдите к керамограниту с сотовой основой и напольному отоплению, чтобы узнать положение нагревательного слоя, три документированные испытательные конструкции и смысл сравнения прогрева. Для доступа к коммуникациям под панелями используйте руководство по конструкции фальшпола, чтобы отделить отделочный модуль от несущей системы пола.
Для обсуждения конструкции пола пришлите тип основания, размеры панелей, требуемую отметку отделки и область применения. Funtek может предоставить соответствующие сведения о композитной панели и составе коммерческого предложения для согласования панели, клеевого слоя и планируемой конструкции пола.
