Les panneaux alvéolaires Funtek à parement en grès cérame utilisent un parement céramique de 3–6 mm et existent en formats composites jusqu’à 1200 × 3200 mm. Le poids documenté du panneau mural complet est d’environ 9–16 kg/m², soit environ 1,84–3,28 lb/ft². Au format 1200 × 2800 mm, cette plage donne environ 30–54 kg par panneau. L’épaisseur du panneau alvéolaire à parement en grès cérame se définit par l’association parement-support : l’exemple mural comporte un parement de 3 mm et un support alvéolaire en aluminium de 9 mm à peaux en PU et fibres de verre.
Formats et exemples de configuration des panneaux
Commencez par l’usage et comparez séparément les épaisseurs du parement et du support. Les exemples de mur, de fixation extérieure intégrée et de sol ci-dessous utilisent le même type de support alvéolaire en aluminium à peaux en PU et fibres de verre, avec des épaisseurs de couches différentes pour l’usage indiqué.
Faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Usage | Détail d’usage | Parement céramique | Support alvéolaire PU | Point de sélection |
|---|---|---|---|---|
| Panneau mural |  |
3 mm | 9 mm | Une association nominale 3 + 9 mm. La pile de panneaux montre les chants du parement et du support. |
| Détail extérieur à fixation intégrée |  |
3–6 mm | 12–15 mm | L’épaisseur du support est précisée avec la liaison intégrée. La photo montre le chant du panneau extérieur et la ferrure arrière ; la composition à écrou intégré est décrite dans le détail de liaison. |
| Panneau de sol |  |
6 mm | 9 mm ou 12 mm | Un parement céramique de 6 mm associé à un support de 9 mm ou 12 mm. La photographie montre le sol achevé ; sélectionnez séparément l’association de couches. |
Le format composite maximal indiqué est de 1200 × 3200 mm. Le format de 1200 × 2800 mm utilisé dans l’exemple de poids mural est distinct, avec une surface de 3,36 m². Indiquez la largeur et la hauteur finies requises dans le tableau du projet ; le format maximal décrit la plage de dimensions disponible.
La plage d’environ 9–16 kg/m² décrit les panneaux muraux complets à parement céramique selon plusieurs configurations. Elle n’attribue pas de poids précis à chaque ligne ci-dessus. Un devis propre à une configuration doit indiquer ensemble le poids correspondant au parement, au support et aux dimensions finies retenus. La présentation des spécifications des panneaux Funtek et la page dimensions et poids du guide technique fournissent la référence produit correspondante.
Format maximal et dimensions des panneaux du projet
Un plan de façade comporte généralement plusieurs dimensions de pièces finies aux angles, aux ouvertures et aux changements d’élévation. Consignez chaque format séparément, même s’il provient du même panneau au format maximal. La quantité, le sens du motif et l’emplacement des détails de fixation doivent suivre les mêmes repères de panneau.
La façade posée présente des chants et des joints de panneaux définis, tandis qu’un grand panneau intérieur doit s’inscrire dans la position murale qui lui est attribuée. Ces positions déterminent les dimensions des pièces finies à inscrire au tableau. Pour passer d’une élévation à des pièces repérées, consultez l’article sur le calepinage des panneaux de façade en pierre frittée.
Épaisseur du parement, du support et du panneau complet
Le parement céramique est la surface visible en grès cérame ou en pierre frittée. Le support comprend l’âme alvéolaire en aluminium et les peaux en PU et fibres de verre sur ses faces supérieure et inférieure. Une couche de colle relie le parement céramique à ce support mis en forme. La présentation de la composition des panneaux alvéolaires à parement en grès cérame et la comparaison des supports détaillent ces composants.

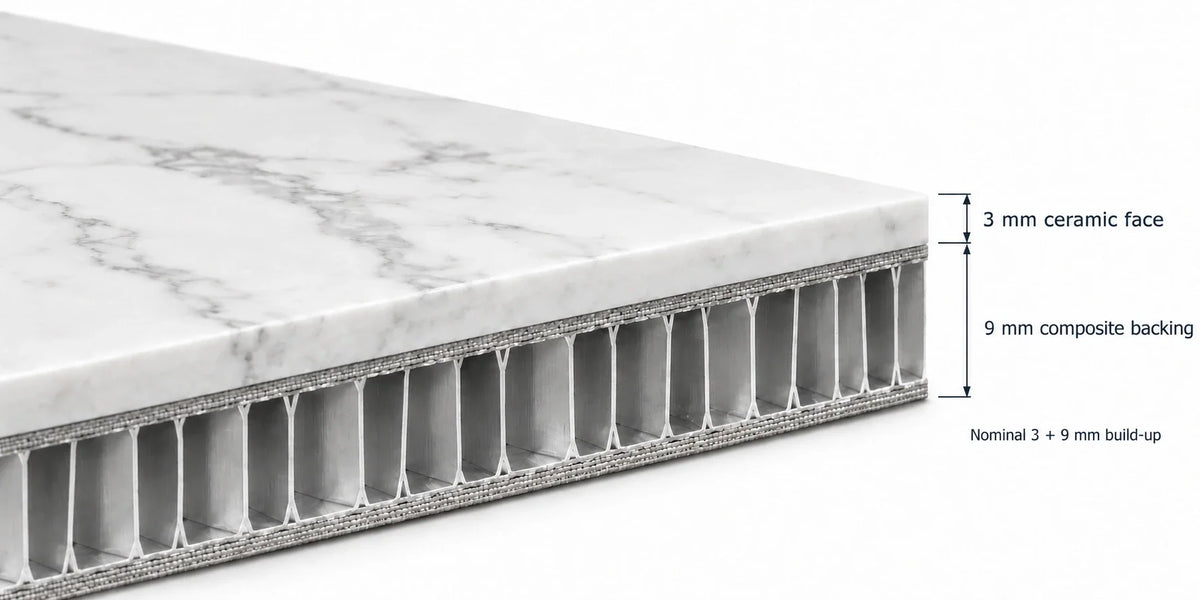

Ce que signifie une composition 3 + 9 mm
Dans la description 3 + 9 mm, 3 mm désigne le parement céramique et 9 mm le support alvéolaire complet. Leur association nominale fait 12 mm. La cote de support de 9 mm comprend déjà ses peaux en PU et fibres de verre ; ajouter séparément les épaisseurs de peau les compterait deux fois.
Distinguez « parement de 3 mm », « support de 9 mm » et « composition nominale 3 + 9 mm » dans une spécification. Ces descriptions identifient les composants et facilitent la comparaison des devis. La somme nominale n’est pas une tolérance d’épaisseur finie : l’épaisseur exacte du collage et la tolérance de fabrication doivent figurer dans les données dimensionnelles du panneau retenu.
Épaisseur du panneau et profondeur du mur posé
Le panneau complet n’occupe qu’une partie du détail mural posé. Les ferrures arrière, rails, équerres et la cavité ajoutent de la profondeur à l’arrière. Lorsqu’une ouverture ou un retour impose un dégagement fixe, précisez à la fois la composition du panneau requise et la distance disponible entre le support et le parement fini.
Un détail mural Funtek comporte aussi un parement de 2700 × 1200 × 3 mm et un support de 2700 × 1200 × 9 mm. C’est un autre exemple nominal 3 + 9 mm, avec une hauteur différente de l’exemple de poids de 1200 × 2800 mm. Conserver chaque dimension sur son propre plan ou tableau évite de reporter un format dans le mauvais calcul.
Poids du panneau complet par mètre carré et par pied carré
Le poids d’un panneau alvéolaire à parement en grès cérame se compare plus utilement lorsqu’il est exprimé par unité de surface finie. La plage murale Funtek d’environ 9–16 kg/m² inclut le parement céramique et le support composite alvéolaire. La valeur appropriée dans cette plage dépend de la composition choisie.
Faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Élément | Valeur métrique | Équivalent américain arrondi |
|---|---|---|
|
Masse surfacique du panneau mural complet |
Environ 9–16 kg/m² | Environ 1,84–3,28 lb/ft² |
| Format composite maximal | 1200 × 3200 mm | 47,24 × 125,98 in |
| Format de l’exemple de poids mural | 1200 × 2800 mm | 47,24 × 110,24 in |
| Parement céramique type | 3–6 mm | 0,12–0,24 in |
| Exemple de support mural | 9 mm | 0,35 in |
| Support du détail extérieur intégré | 12–15 mm | 0,47–0,59 in |
Pour la masse surfacique, multipliez les kg/m² par 0,204816 pour obtenir des lb/ft². Ainsi, 9 × 0,204816 donne environ 1,84 et 16 × 0,204816 environ 3,28. Pour les dimensions, divisez les millimètres par 25,4 pour obtenir des pouces. Les valeurs métriques restent la spécification principale ; les équivalents arrondis facilitent la lecture dans un échange concernant un projet américain. Les tableaux de conversion SI du NIST donnent les relations entre unités correspondantes.
Poids du support seul et poids du panneau complet
L’exemple de mobilier décrit un panneau de base alvéolaire de 15 mm pesant environ 2 kg/m². Cette valeur concerne le panneau de base avant l’ajout du parement céramique et du matériau décoratif arrière. Elle ne peut pas être inscrite comme poids d’un panneau mural fini à parement céramique.
L’exemple de renforcement ajoute environ 2 kg/m² au même parement nu de 3 mm tout en améliorant ses performances en flexion et à la rupture. Ce faible ajout de poids permet de rendre un parement fragile plus facile à manipuler au sein d’un assemblage renforcé. Remplacer la dalle massive plus épaisse documentée constitue une autre comparaison et réduit le poids du panneau complet. Consultez la comparaison avec une dalle massive plus épaisse pour ces deux possibilités de choix et l’article sur les performances mécaniques pour les résultats du renforcement. Pour distinguer plus largement les poids du parement, du panneau fini, du système posé et de l’expédition, consultez les panneaux ultralégers en pierre frittée de grand format.
On ne peut pas non plus attribuer à un composite la masse de la céramique massive sur toute son épaisseur nominale. Une composition 3 + 9 mm contient un parement céramique, des peaux en PU et fibres de verre et une âme alvéolaire en aluminium. Utilisez sa masse surfacique de panneau complet indiquée ou le poids confirmé de la configuration retenue.
Calculer le poids d’un panneau
Multipliez la surface finie du panneau par sa masse surfacique. Lorsque les dimensions sont en millimètres, convertissez d’abord largeur et hauteur en mètres :
Surface du panneau (m²) = largeur (mm) ÷ 1000 × hauteur (mm) ÷ 1000
Masse du panneau (kg) = surface du panneau (m²) × masse surfacique (kg/m²)
Exemple de calcul : 1200 × 2800 mm
Un panneau de 1200 × 2800 mm mesure 1,2 × 2,8 m. Sa surface est de 3,36 m². L’application de la plage documentée du panneau mural complet donne :
- À 9 kg/m² : 3,36 × 9 = 30,24 kg.
- À 16 kg/m² : 3,36 × 16 = 53,76 kg.
Arrondi au kilogramme entier, le résultat est d’environ 30–54 kg par panneau. Cela correspond à l’exemple mural Funtek de 1200 × 2800 mm. Il s’agit d’une plage préliminaire couvrant plusieurs compositions ; le seul choix « 3 + 9 mm » ne détermine pas un poids exact dans cette plage.
Estimer le poids d’un panneau rectangulaire
Saisissez les dimensions du panneau en millimètres. Utilisez la plage murale indiquée ou une masse surfacique confirmée du panneau complet.
Surface du panneau :
Poids net estimé du panneau :
Calculé à partir de la plage indiquée de 9–16 kg/m² pour les panneaux muraux complets ; environ 30–54 kg par panneau.
Le calcul utilise la surface d’un panneau rectangulaire. L’emballage et les fixations chiffrées séparément s’ajoutent à ce résultat. Utilisez la configuration choisie et la géométrie réelle des pièces pour le tableau définitif des panneaux.
Utilisez la même formule lorsque la largeur ou la hauteur requise change. Le format maximal de 1200 × 3200 mm représente 3,84 m², mais le poids inscrit sur une commande doit correspondre à la composition choisie. À masse surfacique identique, une surface plus grande augmente la masse estimée ; un autre support ou parement peut aussi modifier la masse surfacique.
Le panneau mural de référence en céramique massive de 12 mm présenté dans la documentation produit pèse 28 kg/m², soit 94,08 kg pour la même surface de 3,36 m². La plage calculée de 30,24–53,76 kg pour le composite PU réduit la masse nette du panneau d’environ 40–64 kg par pièce. Cette différence compte lorsqu’il faut déplacer des pièces toute hauteur dans un bâtiment, les maintenir au niveau de leur support et prévoir la charge due au revêtement. La comparaison de la pose et des effectifs relie ces poids aux systèmes de suspension documentés.
Comment l’usage modifie la composition initiale
Pour les montages à écrou M8 intégré et à clips rivetés pour l’intérieur, consultez la pose et les fixations des panneaux alvéolaires à parement en grès cérame. Conservez la liaison choisie avec le repère du panneau et l’épaisseur de son support.
Panneaux muraux et fixations extérieures intégrées
L’exemple mural 3 + 9 mm associe un parement céramique mince à un support alvéolaire mis en forme. Le détail extérieur à écrou intégré indique, lui, un parement de 3–6 mm avec un support de 12–15 mm. Cette différence de cote du support doit rester associée au détail de liaison ; le tableau des panneaux extérieurs doit donc préciser si la fixation est intégrée ou utilise une ferrure arrière rivetée.
Conservez ce choix de fixation avec le repère du panneau et l’association d’épaisseurs. Une spécification indiquant seulement « panneau de 15 mm » ne précise pas si les 15 mm désignent le support, l’association nominale parement-support ou la profondeur d’un autre composant. Les colonnes distinctes du tableau de configuration lèvent cette ambiguïté dès la sélection initiale.
Compositions de sol et exemple distinct de 51 kg
Les exemples de sol utilisent un parement céramique de 6 mm avec un support alvéolaire PU de 9 mm ou 12 mm. Ils donnent les associations nominales 6 + 9 mm et 6 + 12 mm, soit respectivement des sommes nominales de 15 mm et 18 mm. Le support, la surface céramique et le support de sol font partie de l’assemblage de sol spécifié.
Pour un sol reposant sur un support continu, le guide de composition et de pose du revêtement de sol composite relie ces dimensions aux couches de ragréage et de colle. Les planchers chauffants et les planchers techniques surélevés présentent des positions de couches ou des systèmes de support différents et nécessitent leurs propres coupes.
La comparaison de sol Funtek indique un panneau de 1,2 × 2,7 m avec un parement de 6 mm et un support de 9 mm, pour un poids de 51 kg. Consignez toutes ces dimensions et couches avec la masse indiquée. L’emprise diffère de l’exemple mural de 1,2 × 2,8 m et la valeur concerne cet exemple de sol précis.
Pour la sélection initiale, choisissez d’abord la ligne d’usage, puis indiquez ensemble l’épaisseur du parement, celle du support et les dimensions finies requises. Les commandes de sol doivent utiliser le poids de leur configuration choisie. La plage du panneau mural complet reste une référence murale, tandis que l’exemple de sol de 51 kg conserve sa propre combinaison documentée.
Comparer deux devis de panneaux
Comparez les devis sur une même base de matériaux, d’épaisseurs et de dimensions. « Panneau alvéolaire à parement en grès cérame » désigne une famille de produits, sans préciser l’épaisseur du parement, les peaux du support, l’épaisseur de celui-ci ni les dimensions de la pièce finie. Chaque champ contribue à définir le panneau inclus dans le devis.
Décrivez le support comme des peaux en PU et fibres de verre avec une âme alvéolaire en aluminium, puis indiquez son épaisseur. Ajoutez l’épaisseur du parement céramique et les dimensions finies. Demandez sur la même base la masse surfacique du panneau complet et le poids net par pièce. Un devis de support alvéolaire nu ne se compare pas directement à un devis incluant le parement céramique et les ferrures arrière.
Rattachez les découpes, ouvertures, traitements de chants, composants intégrés et ferrures rivetées aux repères des panneaux concernés. L’échantillon à ferrure arrière rivetée montre un composant à inclure dans le périmètre de fourniture ; les panneaux en attente montrent les pièces physiques à identifier au tableau. Utilisez les mêmes repères de pièce pour le façonnage et le positionnement sur chantier, avec les fixations prescrites répertoriées pour chacun.
Masse nette des panneaux et masse de l’emballage
Distinguez les champs de poids net du panneau, de fixations attachées, de caisse ou d’emballage et de poids brut d’expédition. Précisez si le poids net par pièce inclut les ferrures arrière. La plage produit en kg/m² ne donne pas le poids de la caisse, et multiplier la surface par la masse surfacique n’ajoute ni emballage ni matériaux de transport.
Pour plusieurs formats, comparez chaque dimension et quantité avant d’additionner les poids nets des panneaux. Le devis est ainsi plus facile à contrôler lorsqu’une élévation comporte des panneaux toute hauteur, de petits retours et des pièces autour des ouvertures. La liste de contrôle des spécifications de façade et des demandes de prix couvre l’ensemble des informations nécessaires au devis du projet.
Un tableau des panneaux à préparer avant de demander un devis
Utilisez un repère par combinaison distincte de dimensions, de composition et de fixation. L’exemple ci-dessous emploie une configuration murale intérieure de 1200 × 2800 mm, de composition nominale 3 + 9 mm, pour présenter les champs. Il s’agit d’un exemple de préparation dont la quantité et le lieu du projet restent à compléter par l’acheteur.
Faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Champ | Exemple ou information à renseigner |
|---|---|
| Repère du panneau | W-01 — repère illustratif |
| Usage | Revêtement mural intérieur |
| Parement | Finition choisie en grès cérame/pierre frittée, 3 mm |
| Support | Nid d’abeille en aluminium à peaux en PU et fibres de verre, 9 mm |
| Composition nominale | 3 + 9 mm |
| Dimensions de la pièce finie | 1200 mm de largeur × 2800 mm de hauteur |
| Quantité | Indiquez le nombre de pièces nécessaires pour ce repère |
| Option de fixation | Ferrures arrière rivetées ou clips à emboîtement ; identifiez le montage retenu sur son plan |
| Poids | Demandez la masse surfacique du panneau complet et le poids net par pièce pour cette configuration exacte ; précisez si les fixations attachées sont incluses |
| Lieu du projet | Indiquez la ville et le pays |
| Référence du plan |
 Joignez le tableau des panneaux et la révision du plan utilisés pour les dimensions et le positionnement |
Pour d’autres formats, répétez la ligne avec un nouveau repère et une quantité. Indiquez les ouvertures ou les positions de fixation sur le plan correspondant pour qu’un même identifiant relie le prix, les dimensions finies et les informations de liaison.
Consultez la page dimensions et poids du guide technique avec le tableau. Si la revue suivante porte sur les performances mécaniques, poursuivez avec son résumé des essais mécaniques ; conservez alors la composition et les dimensions du panneau retenu. L’article sur la résistance et les chocs explique les unités, l’orientation du parement et les deux données de chute de bille.
Demander les formats des panneaux et un devis de projet
Envoyez à Funtek l’usage, les dimensions des panneaux, la quantité et l’association parement-support souhaitée. Nous pouvons fournir les informations d’épaisseur et de format correspondantes, un devis de projet et des informations sur les échantillons pour la composition retenue.
