La pose des panneaux alvéolaires Funtek à parement en grès cérame repose sur deux montages de liaison arrière documentés. Pour les murs extérieurs, un écrou M8 intégré au support composite relie le panneau aux profilés de suspension arrière, aux équerres en aluminium et à une ossature secondaire en acier. Le détail intérieur utilise des ferrures arrière rivetées et des clips d’accrochage complémentaires. Les deux montages se fixent par le support, sans interrompre le parement céramique mince.
La coupe de l’écrou intégré pour l’extérieur indique un parement céramique de 3–6 mm et un support alvéolaire en aluminium de 12–15 mm, à peaux en PU et fibres de verre. Le détail de liaison, la composition du panneau et l’ossature porteuse doivent figurer ensemble sur le plan de pose.
Montages de liaison pour l’extérieur et l’intérieur
Le panneau comporte un parement décoratif en grès cérame ou en pierre frittée collé sur un support alvéolaire mis en forme. Ce support contient une âme en nid d’abeille d’aluminium entre deux peaux en PU et fibres de verre. La peau arrière est la surface par laquelle les ferrures représentées se fixent au panneau. L’article sur la composition des panneaux alvéolaires à parement en grès cérame présente l’ordre des matériaux et distingue les peaux de l’âme.
Commencez par repérer la fixation arrière sur le plan. Un insert intégré fournit un filetage intérieur pour une liaison mécanique. Une ferrure rivetée fixe un profilé ou un clip à l’arrière du panneau. Le profilé complémentaire relie ensuite la ferrure côté panneau au support côté mur. Identifier séparément ces interfaces facilite la lecture de l’assemblage.
Faites défiler horizontalement pour comparer. Sélectionnez une image pour l’agrandir.
| Caractéristique de liaison | Détail intégré pour l’extérieur | Détail riveté pour l’intérieur |
|---|---|---|
| Liaison côté panneau |
 Écrou M8 à trois griffes en acier inoxydable 304 intégré au support, avec remplissage localisé en époxy.
|
 Ferrure arrière fixée par rivets au support à peaux en PU et fibres de verre.
|
| Liaison au support |
 Les profilés de suspension arrière et les équerres en aluminium se relient à l’ossature en acier.
|
 Les profilés complémentaires côté panneau et côté mur s’engagent pour positionner le panneau.
|
| Informations du plan | Épaisseurs du parement et du support, insert intégré, profilé, équerre et interface avec l’ossature. | Composition du panneau, ferrure rivetée, clip complémentaire et support côté mur. |
| Séquence de pose | Mettre l’ossature en acier à niveau, poser les équerres, relier les profilés arrière, suspendre et aligner le panneau. | Positionner la ferrure arrière, la riveter au support, aligner les profilés complémentaires et les engager. |
La photographie du projet extérieur montre comment une ferrure arrière rejoint l’ossature porteuse en acier. L’échantillon intérieur montre les profilés complémentaires au chant du panneau. Retenez le montage correspondant à l’usage prévu avant de choisir l’épaisseur du panneau ou de définir les positions de fixation.
Comment un poids réduit et une meilleure planéité facilitent la pose
Un panneau plus léger réduit la masse que l’équipe doit soulever et maintenir pendant l’engagement des ferrures arrière. Un panneau plus plan maintient ces ferrures plus près des positions d’appui prévues. La composition à peaux en PU et fibres de verre répond à ces deux besoins : elle renforce le parement céramique mince et réduit les écarts de dilatation thermique entre les couches collées.
La comparaison produit des panneaux muraux de 1200 × 2800 mm met en relation le poids du panneau et l’équipe mobilisée pour suspendre un parement de 2800 mm. Voici les configurations et les exemples d’équipes indiqués dans cette comparaison :
Sur téléphone, faites défiler latéralement pour comparer. Sélectionnez une photo pour l’agrandir.
| Solution de panneau mural | Poids par m² | Poids par panneau | Équipe dans la comparaison source |
|---|---|---|---|
 Dalle céramique massive traditionnelle de 12 mm, suspendue à sec |
28 kg/m² | Environ 94 kg | Équipe spécialisée : 8–10 personnes |
 Composite alvéolaire à peaux en aluminium ; parement de 3–6 mm |
12–19 kg/m² | Environ 40–64 kg | Équipe spécialisée : 4–6 personnes |
|
Composite alvéolaire à peaux en PU et fibres de verre ; parement de 3–6 mm |
9–16 kg/m² | Environ 30–54 kg | 2–3 personnes |
Dans l’exemple PU, le poids de la pièce complète est réduit d’environ 40–64 kg par rapport à la référence en céramique massive de 94 kg. Cela réduit le poids à maintenir pendant le positionnement et facilite la coordination du panneau par une équipe plus réduite. Les effectifs indiqués décrivent la comparaison illustrée ; l’accès, la forme du panneau et les équipements de levage déterminent l’équipe nécessaire à une manutention donnée.
Positions des fixations et durée de pose
La comparaison indique des ferrures soudées en usine pour le support en tôle galvanisée et des ferrures M8 intégrées en usine pour le panneau alvéolaire à peaux en aluminium. Le montage PU propose des liaisons M8 intégrées ainsi que des ferrures rivetées et des clips d’accrochage complémentaires. Son option de ferrures réalisées sur chantier permet d’ajuster leurs positions au plan coordonné des supports, ce qui réduit les reprises de panneau dues au défaut d’alignement d’un point prédéfini.
La même comparaison indique 1–3 heures par panneau pour les deux solutions à peaux métalliques et décrit une réduction de 70% du temps de pose pour le système PU illustré. Le gain concerne l’ensemble des opérations de positionnement, d’alignement et de fixation du panneau. L’indication distincte d’environ une minute par connecteur, présentée plus loin, concerne uniquement l’opération de rivetage.
Dans les dispositions de suspension comparées, la solution PU utilise un entraxe de 500–550 mm, contre 250–300 mm pour les exemples à peaux en aluminium et en tôle galvanisée. Dans cette disposition documentée, l’entraxe plus large réduit le nombre de points de suspension rapprochés à coordonner. Conservez le schéma de fixation retenu avec le plan du panneau et de ses supports. La comparaison de compatibilité thermique explique pourquoi limiter le cintrage du panneau aide à maintenir l’alignement de ces points.

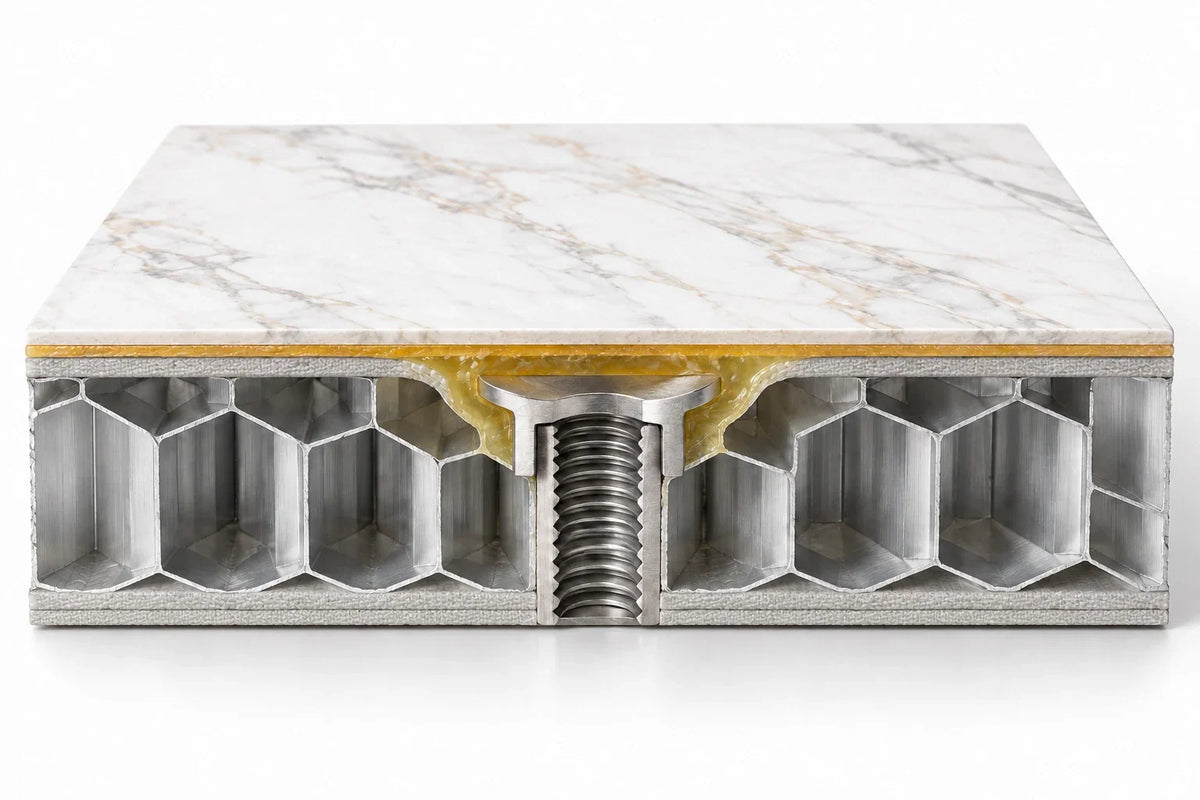

Détail de l’écrou M8 intégré
Dans la coupe extérieure, l’écrou M8 est logé dans le support composite. Le détail source désigne un écrou à trois griffes en acier inoxydable 304, entouré d’un remplissage localisé en résine époxy. Son ouverture filetée reste accessible depuis l’arrière, ce qui permet de relier le composant de suspension derrière le parement céramique.
Le parement céramique, sa couche de colle et le support alvéolaire PU restent des parties distinctes de la coupe. L’époxy est concentré autour de l’insert. Pour décrire ce détail, identifiez-le comme un renfort local de l’insert ; les peaux en PU et fibres de verre et la couche de collage de la céramique conservent leurs propres désignations de matériau.
Faites défiler horizontalement pour comparer. Sélectionnez une image pour l’agrandir.
| Composant | Détail | Spécification documentée |
|---|---|---|
| Parement céramique |  |
Grès cérame ou pierre frittée de 3–6 mm en face avant exposée. |
| Support composite | |
Support alvéolaire en aluminium de 12–15 mm à peaux en PU et fibres de verre, dans le détail extérieur à insert intégré. |
| Insert et renfort local | |
Écrou M8 à trois griffes, acier inoxydable 304. Hauteur de l’écrou : 13,8 mm. Paroi de la base : 1,1 mm. Paroi du fût fileté : 2,0 mm. Remplissage localisé en résine époxy autour de l’insert. |
Conservez la dimension du support avec ce détail intégré précis. La description d’un panneau mural « 3 + 9 mm » désigne une autre combinaison documentée de parement et de support. Elle ne peut pas remplacer la dimension de support de 12–15 mm représentée autour de l’insert extérieur. L’article sur les épaisseurs, formats et poids des panneaux explique ces références de configuration.
Pour une liaison arrière intégrée, représentez la position de l’insert depuis l’arrière et conservez un parement céramique continu dans la coupe. Un ancrage à dépouille arrière réalisé par perçage dans une pierre massive ou une dalle épaisse en grès cérame correspond à un autre montage de fixation. Appliquer ce détail de perçage au parement mince modifierait la composition documentée.
Le détail complet de l’insert M8 et de la liaison au mur figure en page 7 du guide technique. Utilisez les mêmes noms de couches dans le tableau des panneaux, la coupe et la description de fixation, afin que le support chiffré corresponde à la liaison posée.
Relier le panneau à l’ossature secondaire extérieure
L’assemblage extérieur se développe du mur existant vers les supports en acier, les équerres en aluminium, les profilés de suspension arrière et le panneau composite. Le plan de l’ossature doit être établi avant l’alignement du parement, car les profilés s’engagent dans des supports déjà positionnés à l’arrière.
Le détail Funtek utilise des tubes carrés galvanisés ou des profilés en U avec des cornières en acier pour constituer le support sur le mur d’origine. Des équerres en aluminium se fixent aux éléments horizontaux en acier. Les profilés de suspension arrière relient le panneau à ces équerres et assurent le réglage représenté dans le montage à fixation mécanique.
1. Mettre l’ossature secondaire en acier à niveau
Implantez les positions des supports en fonction du calepinage et définissez un plan de pose régulier. La position de l’ossature détermine l’espace disponible pour les équerres, les ferrures arrière et l’épaisseur du panneau. Toute modification de la position du parement fini doit donc être répercutée dans la coupe jusqu’aux éléments en acier.
Le plan de pose doit identifier les liaisons entre le mur et l’ossature, ainsi que les éléments horizontaux recevant les équerres en aluminium. Coordonnez ces repères d’appui avec les numéros des panneaux. Le processus de calepinage des panneaux de façade explique comment articuler les dimensions des élévations et les repères de chaque panneau.
2. Poser les équerres en aluminium
Positionnez les équerres en aluminium sur l’ossature horizontale en acier, aux emplacements correspondant aux ferrures arrière du panneau. Sur la photographie du projet Zhongnan, l’équerre se projette de l’élément horizontal en acier vers la ferrure située sur la peau arrière. C’est cette liaison qu’il faut repérer pour comparer le plan au support posé.
Vérifiez l’orientation de l’équerre et sa relation avec le profilé arrière avant de lever le panneau en position. L’assemblage doit laisser assez d’espace pour l’engagement des pièces complémentaires et le réglage représenté. Montrez cette relation en coupe aux angles, aux ouvertures et aux retours, ainsi que dans la partie courante du mur.
3. Relier les profilés de suspension arrière
La comparaison produit indique un entraxe des points de suspension de 500–550 mm pour le montage représenté à peaux en PU et fibres de verre, contre 250–300 mm pour les exemples à parements en aluminium et en tôle galvanisée. Lisez ces dispositions avec les compositions de support correspondantes. Le repère du panneau, les positions des ferrures arrière et celles des appuis doivent toujours concorder sur un même plan.
Identifiez le profilé arrière par rapport au repère du panneau et reliez-le par l’insert intégré spécifié. Le plan doit montrer quel composant est fixé au panneau et lequel appartient à l’ossature. Une vue arrière définit les positions des ferrures ; une coupe définit leur engagement.
Changer de profilé modifie son interface avec l’équerre et l’espace de pose disponible. Conservez la forme du profilé et le montage de liaison avec la composition du panneau lors de l’examen d’autres solutions. La seule correspondance du filetage M8 ne suffit pas à établir l’équivalence de deux montages complets de fixation arrière.
4. Suspendre le panneau et régler sa position
Engagez les profilés côté panneau dans l’ensemble de support, puis réglez le panneau sur le plan de parement prescrit et les chants des panneaux voisins. Examinez la liaison arrière autant que le joint visible. Le parement peut sembler aligné alors qu’une ferrure n’a pas atteint sa position d’appui prévue.
Contrôlez la bonne mise en place du profilé, l’opération de verrouillage ou de fixation définitive et l’alignement des joints à l’aide du détail de liaison coordonné. Une ferrure mal engagée doit être corrigée à son interface avec l’ossature, l’équerre ou le profilé avant la fixation du panneau.
Les clips de positionnement temporaires visibles sur la photographie du projet montrent les joints apparents entre panneaux pendant la pose. Les profilés arrière et l’ossature assurent la liaison mécanique derrière ce parement. Pour la préparation du support, la lame d’air ventilée, la gestion de l’eau et l’ensemble de la séquence de construction, consultez l’article complet sur la pose des façades en pierre frittée.
Ferrures rivetées et clips d’accrochage complémentaires pour l’intérieur
Le détail intérieur utilise une ferrure arrière rivetée et un profilé complémentaire. L’échantillon coupé montre à la fois le chant du panneau alvéolaire et la ferrure en aluminium à emboîtement : il permet de distinguer la fixation d’un composant au panneau de son engagement avec le support côté mur.
Repérez d’abord la ferrure côté panneau et son orientation sur la vue arrière. Sa position doit correspondre au support complémentaire sur le mur. La ferrure est ensuite fixée au support du panneau selon le montage de rivetage prescrit. Le rivetage relie la ferrure au panneau ; l’engagement avec le profilé complémentaire est l’opération d’assemblage suivante.
Lorsque le support côté mur et la ferrure côté panneau correspondent, rapprochez les profilés complémentaires dans le sens imposé par leur forme. Le chant coupé représenté montre le recouvrement des sections des profilés. Vérifiez que l’engagement prévu est obtenu avant de considérer le positionnement du panneau comme achevé.
La photographie du chant exposé montre aussi pourquoi l’épaisseur située derrière la céramique doit être cotée séparément. Le panneau occupe une partie de la composition du mur ; la ferrure arrière et le support en occupent une autre. Au droit d’une porte ou d’un retour, la position du parement fini doit tenir compte de tous ces éléments.
La présentation produit Funtek indique environ une minute par connecteur pour l’opération de rivetage des clips d’accrochage complémentaires. Cette durée concerne l’opération sur le connecteur. L’implantation des supports, le déplacement des panneaux, l’alignement des joints et les finitions périphériques restent des tâches de pose distinctes.
Utilisez le montage de ferrures arrière représenté pour ce panneau lorsque vous préparez le détail intérieur. Une pose collée en couche mince présente une autre liaison au support, tandis qu’un usage en plafond présente une orientation et des conditions d’appui différentes. Leurs instructions de pose doivent rester associées à leurs assemblages respectifs.
À voir : pose de panneaux muraux par suspension mécanique à sec
Résultats d’arrachement des connecteurs et d’essais des rivets
Les documents techniques comprennent une série d’essais d’arrachement du connecteur de panneau et des séries distinctes de cisaillement et de traction des rivets. Lisez chaque résultat avec le composant testé, ses dimensions et son mode de chargement. Cela définit ce que décrit le chiffre avant son utilisation dans une discussion de spécification. Pour le panneau lui-même, consultez les résultats de résistance et de choc ; pour les collages conditionnés, les résultats de résistance du collage et de durabilité.
Connecteur de pose du panneau : cinq éprouvettes
Le rapport SGS GZIN2506000960CM01_CN, daté du 9 juin 2025, consigne cinq éprouvettes de 100 × 100 × 22,96 mm. La méthode indiquée renvoie à JG/T 328-2011, section 7.8, et aux exigences du client, avec une vitesse de chargement de 5 mm/min. Les capacités maximales enregistrées figurent ci-dessous.
Faites défiler horizontalement pour comparer. Sélectionnez une image pour l’agrandir.
| Éprouvette du connecteur | Vue de la liaison | Force maximale enregistrée |
|---|---|---|
| 1 | |
3235 N |
| 2 | 3534 N | |
| 3 | 3448 N | |
| 4 | 3528 N | |
| 5 | 3704 N | |
| Minimum de la série | 3235 N |
La valeur de 3235 N est le minimum des maxima enregistrés sur les cinq éprouvettes. Elle sert à lire cette série d’essais et à comparer une liaison proposée avec la composition de l’éprouvette testée. Conservez l’épaisseur de 22,96 mm de l’éprouvette dans cette revue : c’est une dimension d’essai, distincte de l’épaisseur du support figurant sur le dessin M8.
Cisaillement et traction des rivets
Les relevés des rivets indiquent la référence FWBASP4010, de dimensions 4,0 × 10 mm, et sont datés du 4 mai 2023. Les deux renvoient à ISO 14589 et à une vitesse d’essai de 10 mm/min. La série de cisaillement indique une surface chargée de 18,096 mm², arrondie à 18,1 mm² dans la ligne de moyenne.
Faites défiler horizontalement pour comparer. Sélectionnez une image pour l’agrandir.
| Éprouvette du rivet
|
Force maximale de cisaillement | Résistance au cisaillement |
|---|---|---|
| 1 | 1557,07 N | 86,04 MPa |
| 2 | 1795,35 N | 99,21 MPa |
| 3 | 1967,49 N | 108,73 MPa |
| 4 | 2024,67 N | 111,88 MPa |
| 5 | 1821,12 N | 100,64 MPa |
| Moyenne enregistrée | 1833,14 N | 101,3 MPa |
Faites défiler horizontalement pour comparer. Sélectionnez une image pour l’agrandir.
| Éprouvette du rivet
|
Force maximale de traction | Déformation à la force maximale |
|---|---|---|
| 1 | 1915,59 N | 2,48 mm |
| 2 | 1832,16 N | 2,33 mm |
| 3 | 1742,49 N | 2,44 mm |
| 4 | 1466,95 N | 1,73 mm |
| 5 | 1639,83 N | 1,10 mm |
| Moyenne enregistrée | 1719,4 N | 2,02 mm |
Le cisaillement et la traction agissent dans des directions différentes ; les deux séries restent donc distinctes même si elles utilisent la même référence de rivet. La colonne de déformation correspond à l’essai de traction à la force maximale ; elle ne définit pas un joint de mouvement du mur.
Le dimensionnement des liaisons du projet utilise la composition du panneau retenue, le montage complet des ferrures et les charges du projet. Diviser le poids d’un panneau par l’une de ces forces d’essai ne permet pas d’établir le nombre ou l’entraxe des fixations nécessaires : cela omettrait le sens de la charge, la géométrie des ferrures, les conditions d’appui et les bases du dimensionnement. Consultez les séries complètes des connecteurs et rivets en page 8 du guide technique, puis utilisez le plan de maquette et d’essais du projet pour définir un contrôle à l’échelle de l’assemblage.
Ce que le plan du projet doit montrer
Un détail de fixation arrière exploitable relie le panneau repéré à son support réel. Cotez séparément le parement céramique et le support du panneau, puis représentez l’insert ou la ferrure rivetée, son profilé complémentaire, l’équerre et l’ossature. Le même repère de panneau doit figurer sur l’élévation, la vue arrière, la coupe et le tableau des panneaux.
La vue arrière positionne les ferrures par rapport aux chants finis du panneau. La coupe explique leur profondeur et leur engagement. Ces vues répondent à des questions de pose différentes : une coupe seule ne permet donc pas de définir toutes les positions de fixation, et une élévation seule ne montre pas comment les pièces s’assemblent.
Joignez les informations suivantes au détail :
- Identification du panneau : repère, usage, finition, largeur et hauteur finies, épaisseur du parement et épaisseur du support.
- Liaison arrière : insert M8 intégré ou ferrure rivetée, matériau du composant, orientation du profilé et positions de fixation.
- Interface avec le support : équerre, élément horizontal en acier, liaison entre mur et ossature et position du parement fini.
- Ouvrages voisins : joints des panneaux, angles, retours des ouvertures, traitement périphérique et cheminement de drainage ou d’accès concerné.
- Gestion documentaire : indice de révision du plan, tableau des panneaux correspondant et référence d’essai utilisée pour la revue de liaison.
Par exemple, conservez « parement céramique de 3–6 mm + support de 12–15 mm » à côté du détail M8 intégré lorsque vous examinez cette configuration extérieure. Identifiez les valeurs retenues sur le plan de commande. Un autre repère de panneau en construction 3 + 9 mm doit conserver son propre détail de liaison arrière correspondant.
La liste de contrôle des spécifications de façade et des demandes de prix couvre les informations plus larges nécessaires au devis. Après attribution du marché, le processus des dossiers de soumission technique et des plans d’atelier explique comment coordonner le détail retenu, le tableau des panneaux et les révisions avant le façonnage et la pose.
Pour choisir le produit, examinez le système Funtek de panneaux alvéolaires à parement en grès cérame avec votre usage et l’esquisse de liaison disponible. La composition du panneau, les pièces nécessaires et la fixation arrière sont ainsi réunies dans une même discussion de devis.
Avant de diffuser un détail de liaison destiné à être répété, vérifiez ensemble sur un assemblage échantillon la ferrure côté panneau, le profilé complémentaire, la plage de réglage et la position du parement fini. Le plan de maquette de façade et d’essais explique comment consigner cette revue d’assemblage avec les plans du projet.
Les ouvertures et les rives apparentes doivent également être coordonnées avec les détails de fabrication et de finition des chants. Pour les applications en plafond, le guide des ossatures, clips et accès de maintenance des panneaux de plafond explique l’emboîtement vertical et la dépose dans une configuration suspendue.
Voir les liaisons sur les photographies des projets
Zhongnan International Mall, Hangzhou
La photographie de la liaison arrière montre ensemble le chant exposé du panneau alvéolaire, la peau arrière, la ferrure, l’équerre en aluminium et le support horizontal en acier. Suivez ces composants visibles du panneau vers l’ossature pour comprendre l’ordre de la coupe extérieure. La photographie de la pose vue de face montre les chants des panneaux voisins et les clips de positionnement temporaires.
La façade achevée montre la surface céramique et la disposition finale des panneaux une fois l’assemblage arrière masqué. Lire le détail arrière avec les vues de pose et d’ouvrage achevé permet de relier le parement visible aux pièces qui le soutiennent.
Villa de Jiande
La photographie de Jiande offre une autre vue du profilé arrière et de la cavité derrière le panneau. Le support et le chant du panneau composite sont visibles dans le même espace étroit. Elle aide à comprendre comment un retour, un angle ou un détail périphérique s’articule avec l’épaisseur derrière le parement fini.
Consultez les photographies de pose et de liaison arrière des projets avec la coupe de liaison au mur. Pour les références des rapports et leurs emplacements dans les sources, utilisez le registre des références techniques.
Spécifier le panneau et sa fixation arrière
Envoyez à Funtek l’usage prévu, les dimensions des panneaux, la quantité et toute esquisse disponible de liaison arrière. Nous pouvons fournir les spécifications de panneaux et les informations de devis correspondant à la composition et au montage de fixation retenus.
