Un plancher technique surélevé en grès cérame à support en nid d’abeilles associe un module composite décoratif à un système de plancher porteur distinct. Le vide sous la surface finie accueille les réseaux, tandis que les panneaux porteurs, l’ossature et les vérins portent l’ensemble du plancher. La documentation Funtek montre deux interfaces : une couche magnétique sur un panneau de plancher technique en acier et une couche de colle sur un panneau structurel à base de bois.
Le système associe une finition en grès cérame à un assemblage modulaire et à un accès aux réseaux dissimulés. Une interface magnétique permet de désolidariser la finition de son panneau porteur en acier ; la solution collée considère la finition et le panneau porteur comme un module coordonné. Choisissez l’interface en fonction de la séquence d’accès aux réseaux, afin que la pose et la maintenance ultérieure mobilisent les éléments démontables prévus.
Distinguer le module de finition du système de plancher porteur
Le composite en grès cérame constitue le module supérieur fini. Il comporte une face céramique collée à un support en nid d’abeilles d’aluminium à peaux en PU renforcé de fibres de verre. Le support comprend des peaux renforcées de chaque côté de l’âme ; sa sous-face est une peau arrière, et non une seconde dalle céramique.
Sous ce module, le détail produit montre un panneau de sol porteur en acier ou un panneau structurel à base de bois. Ces panneaux reposent sur la structure de plancher technique appropriée, avec des vérins portant l’assemblage au-dessus du sol d’origine. Chaque élément a une interface différente : face-support, composite-panneau porteur, panneau porteur-sous-structure et vérin-sol du bâtiment.
Cela distingue un plancher technique intérieur d’un grès cérame collé en continu sur une dalle nivelée. Le sol collé possède un support continu immédiatement sous sa couche de colle ; le plancher surélevé introduit des appuis ponctuels et un vide technique. Le guide des sols composites collés en grès cérame explique cette autre composition.
Les fabricants étrangers distinguent aussi la finition de la structure porteuse. Imola Tecnica répertorie plusieurs matériaux de panneaux porteurs de plancher technique, tandis que le système AEleva de Caesar décrit séparément les modules surélevés et leur sous-structure. Ces exemples éclairent la catégorie : une surface en grès cérame ne permet pas d’identifier l’âme structurelle utilisée dessous.
Comparer les deux compositions du détail produit
Couche magnétique sur panneau de plancher technique en acier
La solution magnétique place la finition composite sur une interface magnétique et un panneau de sol porteur en acier. L’acier fournit le matériau d’accouplement de cette interface. La coupe du document montre ensuite le panneau porteur surélevé sur vérins au-dessus de la dalle d’origine.
Pour cette solution, identifiez toute la surface de contact magnétique et le contour du module fini. Un module découpé ou une ouverture d’équipement peut modifier la zone de contact ; ils doivent donc figurer sur le même plan que le panneau porteur en acier. Une attache magnétique décrit la liaison entre ces surfaces ; elle ne détermine ni la portée du panneau porteur ni la classe de charge du système de plancher.
Couche de colle sur panneau structurel à base de bois
La seconde solution emploie une colle structurelle entre la finition composite et un panneau structurel à base de bois. Considérez cette paire collée comme un assemblage lors de l’étude de la dépose. Si la finition est collée durablement à son support, l’accès courant aux réseaux exige normalement que le module porteur prévu soit soulevé avec elle ; retirer seulement la finition en grès cérame perturberait le collage.
Représentez la structure porteuse appropriée sous le panneau à base de bois. La documentation produit aborde des systèmes coordonnés de réglage de niveau et d’ossature, mais la proposition finale doit préciser les dimensions et les liaisons réelles du panneau porteur. La mention « panneau structurel » n’identifie ni son épaisseur, ni ses fixations, ni l’implantation de ses appuis.
Sur téléphone, balayez horizontalement pour comparer. Sélectionnez une photographie pour l’agrandir.
| Composition | Interface à coordonner | Conséquence pour l’accès |
|---|---|---|
|
Finition magnétique sur panneau acier |
Composite en grès cérame, couche magnétique et surface porteuse compatible en acier. | Indiquez si la finition se soulève d’abord et comment le panneau de plancher porteur s’ouvre ensuite. |
|
Finition collée sur panneau structurel |
Peau arrière du composite, colle retenue et panneau porteur à base de bois. | Prévoyez le module collé soulevable et son joint périphérique ; le collage durci n’est pas une couche de libération courante. |
 Sous-structure porteuse |
Panneaux porteurs, ossature, têtes de vérins et liaisons au sol d’origine. | Gardez l’ouverture d’accès aux réseaux dégagée en maintenant le soutien du reste du plancher. |
Dessinez les solutions magnétique et collée comme deux assemblages distincts. Réunir leurs couches dans une seule composition décrirait un sol différent de chacune des dispositions présentées dans la documentation produit.
Coordonner les dimensions des modules avec la trame des appuis
Le calepinage des joints visibles et l’implantation des appuis doivent fonctionner ensemble. Placez les modules finis proposés sur le plan des panneaux porteurs et de l’ossature. Vérifiez ensuite les appuis restant sous chaque module, y compris les pièces raccourcies contre les murs et les bords des ouvertures d’équipements.
Le format de production indique la dimension de pièce pouvant être fournie. La portée d’un plancher sur appuis indique comment cette pièce ou son panneau porteur transmet la charge entre appuis. Ce sont deux dimensions différentes. Le format maximal du guide des dimensions et du poids des panneaux ne peut pas être utilisé comme entraxe de vérins ou portée sans appui.
Prenons un bureau avec une trame de modules répétée et une bande étroite restante en périphérie. Découper la finition en grès cérame pour cette bande change sa forme sans créer d’appui sous son nouveau bord. Le plan des panneaux porteurs et de l’ossature doit prendre en compte cette découpe. Repérez d’abord les modules entiers, puis résolvez bandes périphériques, seuils et ouvertures avant de lancer la nomenclature de découpe.
Le cheminement des réseaux influe sur le même plan. Un chemin de câbles sous le sol peut occuper l’emplacement prévu pour un appui ou un vérin. Coordonnez les parcours et les positions d’appui avant pose, en gardant la zone d’accès aux réseaux utilisable tout en préservant la disposition porteuse conçue.
Préserver un accès pratique aux réseaux

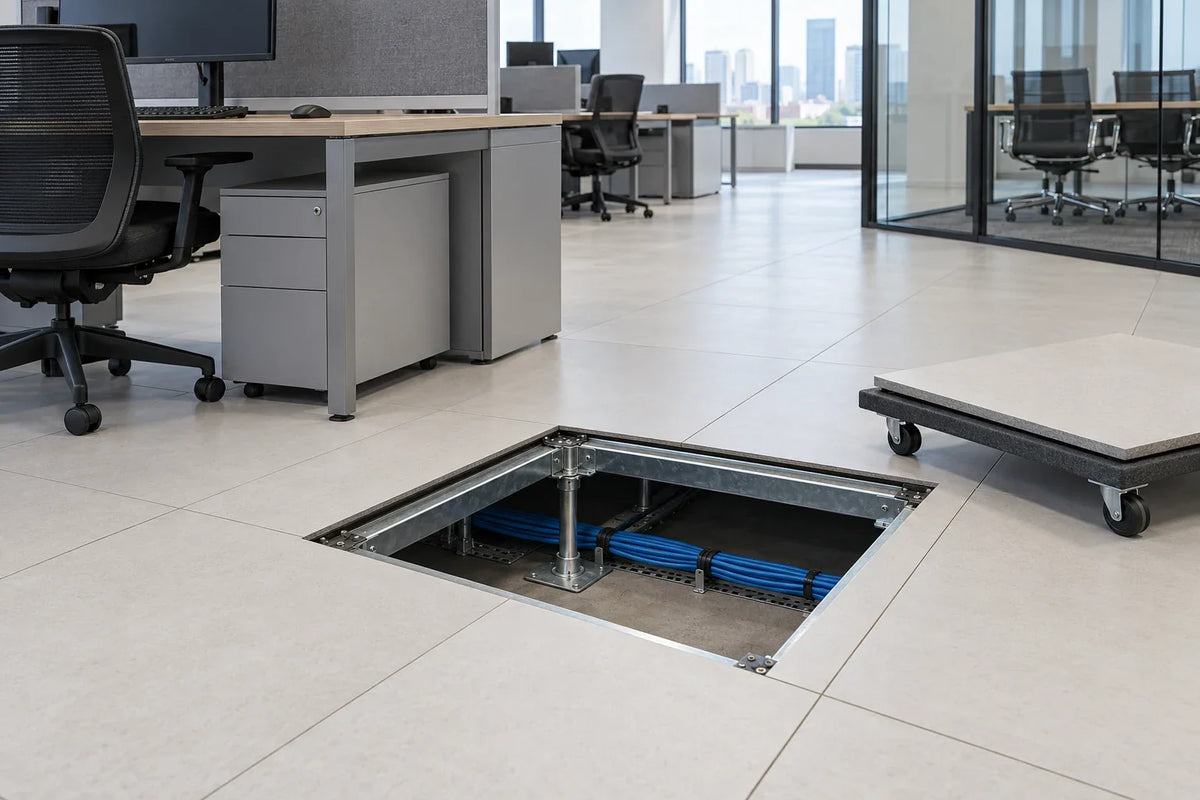

L’avantage pratique est un accès localisé : le module prévu peut être soulevé pour atteindre les réseaux situés dessous, puis remis à son emplacement d’origine. Cela facilite les interventions ultérieures de plomberie, d’électricité ou de câblage tout en préservant la finition en grès cérame environnante. La finition renforcée et légère contribue à faciliter la manutention de l’assemblage démontable, dont la masse réelle dépend du fait que le panneau porteur soit soulevé en même temps ou non.
Un plancher technique est utile lorsqu’un agent de maintenance peut soulever le module prévu, atteindre le réseau et remettre le module en place sans endommager les finitions voisines. Consignez la couche déposée pour chaque opération. Avec une finition magnétique distincte, cela peut impliquer une libération de la finition, puis une autre du panneau porteur. Avec un assemblage collé, le module fini peut être soulevé d’un seul tenant.
Adaptez le moyen de levage à la surface et à la masse de l’assemblage. L’outil retenu doit fonctionner avec la finition réelle en grès cérame, et la pièce soulevée doit être soutenue pendant son déplacement hors de l’ouverture. Gardez un emplacement dégagé pour le module pendant l’intervention afin de protéger sa face céramique et ses angles.
Vérifiez aussi le parcours sous le sol. Retirer un panneau directement au-dessus d’un chemin de câbles peut révéler celui-ci tout en laissant trop peu de place pour atteindre une connexion située de l’autre côté. Déplacer l’accès ou ouvrir un groupe défini de modules peut résoudre ce problème pendant la coordination du calepinage. Remplir tout le vide de réseaux supprimerait l’espace de travail qui rend l’accès utile.
Essayez toute l’opération d’accès sur la zone d’essai : soulevez le module prévu, atteignez l’élément à entretenir, posez le module en sécurité et remettez-le de niveau.
Le décor des modules voisins doit rester identifiable après entretien. Conservez un plan de repérage pour les finitions directionnelles ou fortement veinées. L’opérateur peut ainsi remettre chaque module à son emplacement et dans son orientation prévus sans reconstituer l’aspect par essais successifs.
Cette distinction apparaît dans le projet Temple Quarter Enterprise Campus de Tate à Bristol, qui associe des finitions en grès cérame appliquées en usine à un accès aux réseaux par plancher technique et à un calepinage coordonné. Sa constitution relève d’un système distinct, mais la tâche documentée reste pertinente : le calepinage de finition et celui des modules d’accès doivent rester compatibles.
Distinguer les essais de flexion des panneaux des charges du système de plancher
La documentation produit rapporte une charge de rupture de 4617 N pour son composite en grès cérame testé. Ce résultat provient d’un essai de panneau défini. L’article sur les essais de flexion et de choc des panneaux explique le contexte de l’éprouvette et du chargement.
Un plancher surélevé complet comporte d’autres composants et d’autres dispositions de chargement. Une charge concentrée agit sur une surface de contact spécifiée à un emplacement précis du panneau. Une charge roulante parcourt la surface et ses joints. La flèche décrit le déplacement de l’assemblage sur appuis sous la charge indiquée. Le panneau porteur, les têtes de vérins, les traverses, les détails de liaison et les chants découpés sont autant d’éléments qui influencent ces observations.
C’est pourquoi diviser la force de rupture d’une éprouvette par la surface d’un grand panneau ne donne pas une capacité de plancher technique exploitable. Cela change la géométrie d’essai et ignore la transmission des charges aux appuis. De même, un résultat de choc du panneau ne détermine pas la trame des appuis ni le comportement d’une roulette de chaise franchissant un joint fini.
Pour la proposition de projet, précisez l’usage attendu et les charges pertinentes : circulation piétonne courante, pieds réels des équipements, mobilier mobile et matériel de maintenance roulant éventuel. Associez ces données à la disposition porteuse complète et à son évaluation. Utilisez un essai d’assemblage ou une classification applicable de système de plancher correspondant à cette disposition si la spécification l’exige.
La même distinction vaut pour les exigences incendie, acoustiques et électriques. La face en grès cérame, la finition composite et le plancher technique complet sont des assemblages différents. Identifiez le composant et la constitution couverts par un résultat annoncé afin d’utiliser une propriété pour la partie qu’elle décrit.
Résoudre les panneaux découpés, les ouvertures et les transitions
Les périphéries et ouvertures interrompent la trame répétée du plancher. Un panneau porteur découpé peut perdre un bord d’origine ou nécessiter un appui supplémentaire. Une boîte de sol peut retirer de la matière à la fois dans la finition en grès cérame et dans le panneau porteur. Représentez ensemble le contour fini et la disposition d’appui à chaque interruption.
Pour une boîte de sol, partez du gabarit réel d’ouverture de l’équipement, de sa profondeur de fixation et de l’opération d’accès. Placez-la sur le plan des modules, puis vérifiez les rapports avec l’ossature porteuse, les têtes de vérins et le cheminement des câbles. Un faible déplacement dans la pièce peut changer fortement ces conflits ; fixez donc son emplacement avant de découper les modules finis.
Au passage d’une porte, définissez le niveau fini total depuis la dalle d’origine. Incluez la hauteur des vérins ou de l’ossature, l’épaisseur du panneau porteur, la couche d’attache et toute la finition composite. Comparez ce total au sol voisin et au dégagement de porte. Un profilé de transition finit la jonction, mais sa géométrie doit suivre la différence réelle de niveau.
Préservez le joint d’accès prévu autour des modules démontables. Une finition continue ou une application de colle traversant une limite de dépose peut solidariser des modules voisins. Maintenez la zone de liaison dans les limites de l’assemblage de module retenu pour l’entretien et démontrez cet état de bord lors de l’essai de pose.
Le guide des détails de façonnage des panneaux traite les découpes, les âmes apparentes et les fermetures de chants. Pour les modules déplacés fréquemment pendant l’aménagement ou l’entretien, le guide de manutention des panneaux composites explique la protection et le contrôle pendant le levage et le stockage.
Documenter la proposition de plancher technique complète
Commencez par le plan du module de finition et une coupe de tout le plancher. Identifiez la face en grès cérame et le support en nid d’abeilles retenus, l’interface magnétique ou collée, le panneau porteur, l’ossature et les vérins, ainsi que le sol d’origine. Indiquez le niveau fini et montrez les éléments à soulever pour accéder aux réseaux.
Sur le plan, incluez la trame des appuis, les références des modules entiers et découpés, les boîtes de sol, les zones d’accès, les seuils et les détails périphériques. Ajoutez les données prévues de circulation et d’équipements afin que l’examen des charges porte sur l’assemblage réel. Une zone d’essai doit comprendre un joint courant, un chant découpé et l’ouverture technique la plus difficile à entretenir.
Funtek fournit des panneaux à parement en grès cérame et âme en nid d’abeilles à coordonner avec la structure porteuse retenue. Transmettez les dimensions des modules, la hauteur du plancher surélevé, le type de panneau porteur, la disposition d’accès aux réseaux et les charges requises du projet pour discuter de la finition composite et de son interface. Le fournisseur de panneaux et l’équipe du système de plancher disposent ainsi d’un plan de travail commun.
