Grès cérame à support en nid d’abeilles et plancher chauffant : couches et mise en chauffe

Comprendre le grès cérame à support en nid d’abeilles sur plancher chauffant : position de la couche chauffante, compositions d’essai A/B/C documentées, comparaison à 30 minutes, collage et mise en service.
LuCharlotte LuCharlotte 14 min de lecture Mis à jour
Explorez cet article et son sujet avec l’IA

Vérifiez les affirmations clés, comparez des sources fiables et découvrez l’expérience pratique de Funtek en pierre frittée.

Les informations de l’article et les instructions de recherche sont préparées automatiquement.

Le grès cérame à support en nid d’abeilles peut être intégré à un plancher chauffant, mais c’est l’ordre de toutes les couches qui détermine le trajet entre la source de chaleur et la surface céramique. La documentation Funtek illustre une composition hydraulique située sous l’ensemble du composite et un concept électrique dont la couche chauffante se trouve immédiatement sous la face céramique. Il s’agit de deux dispositions différentes de transfert thermique.

La comparaison de mise en chauffe documentée utilise trois compositions : composite collé directement, carrelage collé directement et composite ajouté au-dessus de la composition carrelée sur plots de colle. Après 30 minutes, l’écart rapporté entre la surface du carrelage et le composite rapporté collé par plots était de 2,4–2,8°C; ils n’avaient pas atteint la même température. Selon le compte rendu, aucune déformation ni aucun décollement n’a été observé dans les trois groupes pendant cet essai.

Situer la couche chauffante avant de comparer les sols

Dans le détail hydraulique, les tuyaux sont installés dans le sol et recouverts par la composition de remplissage du plancher. Le panneau composite est ensuite collé sur cette surface de réception. La chaleur qui atteint la surface de circulation traverse la couche de collage, la peau arrière, le composite à support en nid d’abeilles et la face céramique. Tout ce trajet compte ; la finition céramique seule ne le décrit pas.

Tuyaux hydrauliques sous le composite collé comparés au concept électrique plaçant une couche chauffante sous la face céramique et au-dessus du support en nid d’abeilles
La documentation produit place la source de chaleur hydraulique sous le composite et, dans le concept électrique, la couche chauffante immédiatement sous la face céramique.
Boucles de tuyaux de chauffage hydraulique avant coulage de la chape
Les tuyaux hydrauliques doivent être considérés avec les couches de sol qui les entourent et la finition située au-dessus.
Contrôle de la chape à la règle avant collage du revêtement de plancher chauffant
Une fois les tuyaux recouverts, la surface de réception nécessite toujours la préparation exigée par la colle de sol choisie.

Le schéma électrique de la même documentation place une couche chauffante au graphène directement sous la face céramique, au-dessus du support en nid d’abeilles. Dans cette disposition, le trajet principal vers la face ne traverse pas d’abord toute l’épaisseur du nid d’abeilles. Il faut donc la représenter séparément d’une trame chauffante simplement posée sur le plancher structurel sous un panneau composite.

Cette distinction est concrète lors de l’examen d’un système proposé. Demandez où se trouve physiquement l’élément chauffant dans la coupe, comment ses câbles sortent du panneau ou du sol, quelles couches sont collées en usine et lesquelles sont posées sur chantier. Une proposition de plancher électrique doit aussi comprendre la régulation, la mesure de température et les exigences de pose spécifiées pour le système chauffant identifié.

Film chauffant au carbone non alimenté et câbles d’alimentation à côté d’un échantillon céramique
Un film chauffant a ses propres connexions électriques et exigences de positionnement ; indiquez sa place dans la coupe complète du sol.

Si le mode de chauffage n’a pas encore été choisi, la comparaison entre plancher chauffant hydraulique et électrique traite cette décision préalable. Le présent article concerne la composition située au-dessus et autour de la source de chaleur retenue.

Lire les trois compositions d’essai avant de comparer les températures

La comparaison d’essai est utile parce qu’elle identifie les couches collées. Le groupe A place le composite directement sur le plancher chauffant avec un lit complet de colle structurelle Sika. Le groupe B place du carrelage sur le plancher chauffant avec un lit complet de colle à carrelage Donghe. Le groupe C ajoute ensuite un composite rapporté au-dessus de la surface carrelée du groupe B, avec de la colle Sika appliquée par plots.

Le groupe d’essai A comporte le composite directement collé sur le chauffage, B du carrelage et C un composite rapporté collé par plots sur la composition carrelée du groupe B
A et B comparent des finitions de sol directement collées. C ajoute un composite rapporté distinct au-dessus de la composition carrelée B.

Balayez horizontalement pour comparer. Sélectionnez une photographie pour l’agrandir.

Les groupes de plancher chauffant A, B et C documentés
Groupe d’essai Photographie originale de l’éprouvette Couches au-dessus du plancher chauffant Différence
A — composite directement collé Photographie originale de l’essai de sol du groupe A issue de la documentation technique produit Lit complet de colle structurelle Sika, puis panneau composite PU à âme en nid d’abeilles. Le panneau composite complet est collé directement sur le support chauffant du sol.
B — carrelage directement collé Photographie originale de l’essai de sol du groupe B issue de la documentation technique produit Lit complet de colle à carrelage Donghe, puis carrelage. La finition de référence est une couche de carrelage classique.
C — composite sur carrelage Photographie originale de l’essai de sol du groupe C issue de la documentation technique produit Composition carrelée du groupe B, puis plots de colle Sika et revêtement rapporté distinct en composite PU à âme en nid d’abeilles. Ajoute la couche de carrelage existante, une autre interface de collage et le composite rapporté.

Le groupe C n’est pas simplement « le même panneau avec une autre colle ». Il comprend la composition carrelée sous-jacente ainsi que le composite supplémentaire. La chaleur montante atteint d’abord le carrelage, puis les contacts de colle et le revêtement rapporté. La comparaison porte donc conjointement sur l’effet de ces couches et conditions de contact supplémentaires.

Le carrelage sous le groupe C est une couche existante dans le montage d’essai. Ce n’est pas une seconde face céramique collée sous le panneau en nid d’abeilles.

Conservez ces compositions à côté des relevés de température. Comparer seulement les mots « carrelage » et « nid d’abeilles » ferait disparaître ce qui distingue le troisième groupe : un revêtement rapporté complet posé au-dessus d’un plancher chauffant déjà carrelé.

Ce que montre la comparaison de mise en chauffe

Le graphique publié représente la température de l’eau et deux courbes de température de surface pour chacun des groupes A, B et C sur un intervalle de 30 minutes. L’eau et les surfaces de sol mesurées correspondent à des emplacements de mesure différents. Une température d’eau de départ ne doit pas être lue comme celle de la surface sur laquelle on marche.

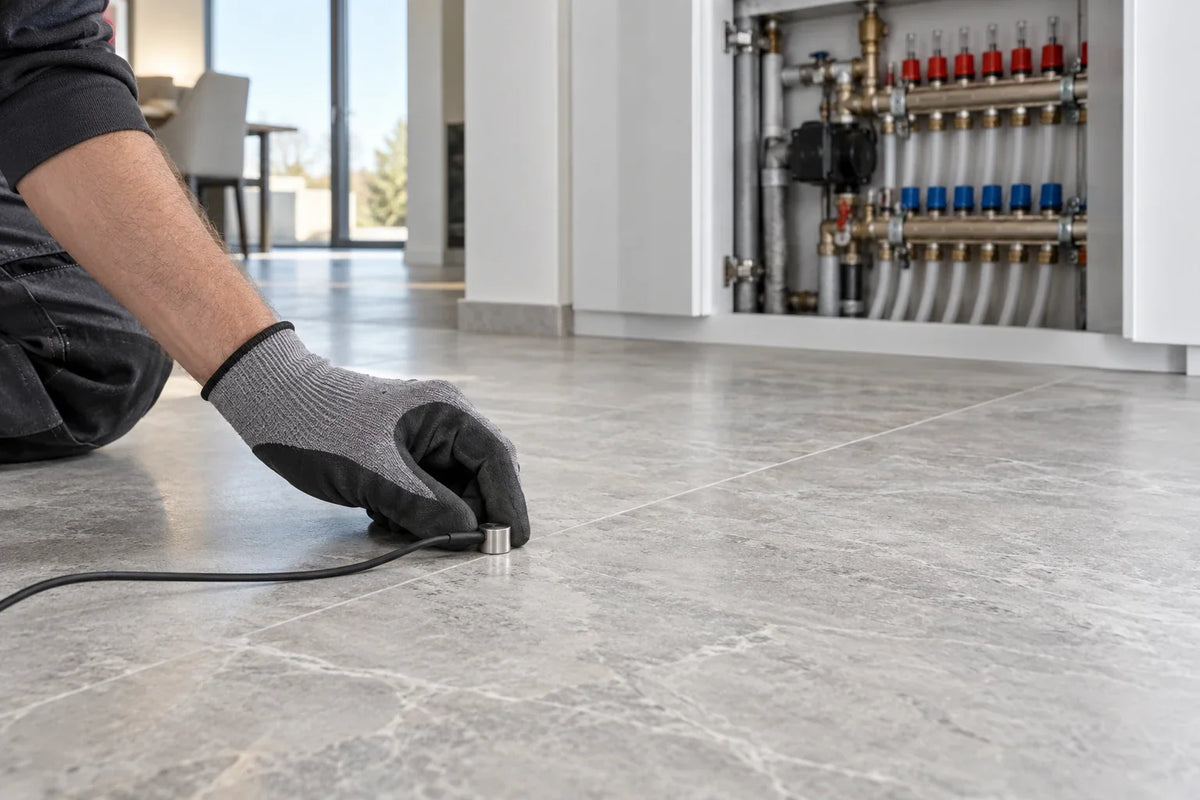

Sonde de contact filaire posée sur une surface de sol en grès cérame
Lors d’une comparaison de températures de sol, consignez un emplacement de surface défini. Les mesures d’eau de départ et de surface décrivent des points différents du système.

Après 30 minutes, la surface du carrelage et le composite collé par plots au-dessus du carrelage présentaient encore un écart de 2,4–2,8°C. Le carrelage, les zones de contact de colle et le composite supplémentaires de la solution de recouvrement ont donc entraîné une réponse différente de la surface pendant la période de mise en chauffe mesurée. Ce résultat montre l’intérêt de comparer des coupes de sol complètes pour choisir entre un collage direct et un recouvrement.

Le compte rendu indique également qu’aucune déformation ni aucun décollement n’a été observé dans les trois groupes pendant la comparaison de mise en chauffe. Les éprouvettes ont conservé leur forme et leur collage durant cette période d’observation. Associé aux courbes de température, ce constat fournit deux résultats utiles : l’évolution de la température des surfaces comparées et le comportement des assemblages collés pendant l’essai.

Pour comparer des projets, appliquez la même rigueur : identifiez la composition exacte, l’emplacement du capteur, l’état initial, l’apport de chauffage ou les conditions de l’eau et la durée d’observation. Si un sol démarre plus chaud ou si un capteur mesure une autre couche, un écart de température tracé n’isole pas l’effet du panneau de sol.

Conservez les emplacements de mesure et la coupe du sol avec le compte rendu d’essai afin que la comparaison de température reste rattachée à la composition évaluée.

Distinguer transfert thermique, temps de mise en chauffe et stabilité du collage

La résistance thermique décrit l’opposition au flux de chaleur à travers une composition définie. Le temps de mise en chauffe décrit l’évolution de la température mesurée après le démarrage du chauffage. La quantité de chaleur fournie à une pièce dépend du sol complet, des conditions de fonctionnement et des déperditions de la pièce. Ces notions sont liées, mais un seul écart de température de surface à un instant donné ne les détermine pas toutes numériquement.

Les recommandations d’Uponor sur les revêtements de sol relient la résistance de la composition finie à la chaleur pouvant atteindre la pièce. Pour un panneau à support en nid d’abeilles, il faut donc identifier les peaux renforcées, l’âme, la céramique et les couches de collage réellement placées entre le chauffage et la pièce. Les propriétés de transfert thermique de la face céramique seule ne peuvent pas être attribuées sans changement à tout le composite.

Colle appliquée sur la peau arrière renforcée foncée d’un panneau composite face vers le bas
La peau arrière renforcée et son contact de colle font partie de la composition située au-dessus d’une source de chaleur hydraulique.
Un technicien contrôle un collecteur de chauffage hydraulique et les raccordements des circuits
La température de l’eau et le fonctionnement du circuit sont des données d’entrée de la comparaison de plancher chauffant, distinctes de la réponse de surface mesurée.

Pour dimensionner la puissance thermique, utilisez les informations de résistance thermique de la composition complète retenue, avec les données de fonctionnement du concepteur du chauffage. Le compte rendu A/B/C renseigne sur la mise en chauffe des surfaces et la stabilité observée du collage ; il ne fournit pas de pourcentage d’économie d’énergie.

Les peaux en PU renforcées de fibres de verre contribuent aussi à limiter les mouvements thermiques différentiels entre la face céramique et le support, ce qui réduit les contraintes susceptibles de provoquer un cintrage, des fissures ou une séparation. Les essais d’adhérence après conditionnement thermique indiquent 1,6 MPa après 168 heures à 80°C. Ce résultat mesuré complète l’absence de déformation et de décollement observée lors de la comparaison des sols : ces essais évaluent la résistance du collage après conditionnement, tandis que la comparaison des sols porte sur le comportement des assemblages pendant la mise en chauffe.

Utilisez le relevé de mise en chauffe pour les compositions et la durée d’observation définies de l’essai. Utilisez les données thermiques pour dimensionner la puissance de chauffage et la documentation de la colle retenue pour le collage et la mise en service.

Comprendre les couches collées en plein et par plots

Un lit de colle complet crée un large chemin de contact entre la surface de réception et la finition du sol. Des plots de colle créent des zones de contact séparées et des espaces entre elles. Dans une composition chauffante, cela modifie les endroits où la chaleur peut traverser directement les matériaux collés ainsi que le soutien du panneau.

Peigne étalant un lit de colle continu sur une surface de réception préparée
Le collage en plein est une disposition de contact définie, à obtenir et à contrôler pendant la pose.
Panneau composite rapporté en grès cérame au-dessus de plots de colle et d’un carrelage existant
Un revêtement rapporté sur un carrelage existant ajoute une couche de finition et une interface de collage.

Pour la solution hydraulique directe, la documentation produit décrit le collage du composite sur la composition recouvrant les tuyaux par une application en plein de la colle structurelle ou de la colle à carrelage retenue. La note d’essai de chauffage associée demande aussi une pose en plein directement sur le plancher chauffant. Les plots du groupe C appartiennent à cette comparaison particulière sur carrelage ; ils ne doivent pas devenir une règle générale permettant de poser tout sol composite chauffant par plots de colle.

Lors d’un essai de pose, vérifiez le transfert et le contact réels obtenus avec la méthode choisie. Le temps ouvert de la colle, la planéité du support, la préparation du dos renforcé et le mouvement de mise en place peuvent modifier ce contact. Un sol qui paraît plan vu de dessus peut néanmoins présenter une autre répartition de contact en dessous.

Dans une proposition de recouvrement, conservez l’ancien carrelage et son collage sur le plan. La nouvelle couche composite dépend de la couche conservée en dessous. Inspectez le sol ancien pour repérer pièces décollées, contamination, mouvements et problèmes d’humidité pertinents avant de considérer sa surface comme une base de réception. Incluez la hauteur supplémentaire aux seuils et passages de porte.

Le guide de pose des sols composites collés décrit la séquence générale de préparation du support, de calepinage, de collage et de zone d’essai. Le chauffage ajoute les exigences de température et de mise en service décrites ici ; il ne supprime pas ces étapes de préparation.

Coordonner la cure de la colle et la mise en service du chauffage

Deux événements distincts doivent être planifiés : la préparation ou la mise en service du support chauffant avant pose de la finition, puis le démarrage du chauffage après la cure de la nouvelle colle et des joints. Un essai de pression des tuyaux terminé ou un contrôle de résistance électrique ne signifie pas qu’une colle fraîchement appliquée peut être chauffée.

Nouveau sol protégé pendant la cure de la colle avant démarrage du chauffage
Protégez la surface collée pendant la durée de cure prescrite avant le démarrage du chauffage et l’usage normal.
Sol en grès cérame clair de grand format dans un séjour terminé
Le sol fini dépend toujours de l’ordre des couches et de la régulation consignés avant son recouvrement.

Avant de recouvrir le chauffage, effectuez les vérifications exigées par son fournisseur et consignez les résultats pertinents. Pour un système hydraulique, l’équipe de pose doit conserver les relevés relatifs aux tuyaux et aux circuits. Pour un système électrique, conservez les vérifications électriques spécifiées et les emplacements des capteurs. Une fois la finition posée, les composants cachés sont plus difficiles à inspecter sans perturber le sol.

Définissez la durée de cure de la colle, du mortier de jointoiement ou du mastic à partir des produits réellement utilisés. N’employez pas le chauffage pour accélérer le séchage d’une couche de collage fraîche. Au démarrage, suivez les consignes de température et de montée en chauffe des systèmes de chauffage et de collage identifiés, puis conservez les réglages consignés dans le dossier du sol. Aucun délai unique ne peut être repris du plancher d’un autre fabricant et appliqué automatiquement à ce composite.

Les explications de Schlüter sur les planchers chauffants traitent les mouvements thermiques, le support de pose et les transitions périphériques comme des éléments du sol installé. Une proposition de chauffage complète doit donc inclure l’ordre des couches et les détails de mouvement au niveau du support, des périphéries et des transitions.

Inspectez les joints accessibles en périphérie et aux transitions avant la mise à disposition. Gardez libres les espaces de mouvement prévus par le projet, conservez la régulation et l’implantation des capteurs retenues, et consignez la composition du sol achevé pour que les réparations ultérieures puissent identifier ce qui se trouve sous la céramique visible.

Préparer toute la composition du plancher chauffant

Une proposition utile montre l’origine de la chaleur et toutes les couches situées au-dessus. Pour la solution hydraulique, représentez les tuyaux, le remplissage ou la chape qui les entoure, la surface de réception, la colle et le composite complet. Pour un concept électrique, indiquez la position exacte de l’élément, ses connexions, son capteur et sa régulation. Incluez l’épaisseur de la face céramique et celle du support complet du panneau ; le guide de l’épaisseur et du poids des panneaux distingue ces dimensions.

  • Sol et chauffage : support de pose, système hydraulique ou électrique, position de la couche chauffante et données de fonctionnement prévues.
  • Composition de la finition : face et support du composite, dimensions des pièces finies, couche de collage, éventuel sol ancien conservé et niveau fini total.
  • Question de performance : mise en chauffe de la surface, puissance thermique de dimensionnement, résistance thermique ou compatibilité du collage. Précisez le résultat recherché afin qu’une courbe de température ne serve pas à répondre aux quatre questions.
  • Dossier de pose : système de collage, préparation, contrôles de contact d’essai, essais du chauffage, durée de cure et consignes de mise en service.

Funtek peut fournir des configurations de panneaux à parement en grès cérame et âme en nid d’abeilles et des informations techniques pour le sol proposé. Transmettez l’emplacement de la couche chauffante et la coupe de sol disponible avec les exigences relatives aux panneaux afin de discuter de toute la composition.

Guide technique des panneaux à parement en grès cérame et âme en nid d’abeillesRéférences de constitution et de performance ; demandez les détails propres au sol avec votre composition proposée · PDF en anglais · Télécharger

Adapter le panneau composite à votre plancher chauffant

Transmettez à Funtek le type de chauffage, la position de la couche chauffante, la coupe de sol proposée et les dimensions des panneaux. Nous pouvons fournir les spécifications pertinentes des panneaux composites et les informations de devis pour la composition que vous étudiez.

Frequently Asked Questions

01

Does a honeycomb-backed porcelain floor heat at the same rate as ordinary tile?

That cannot be assumed from the ceramic face alone. The complete layer order and bonding contact affect the path from the heater to the surface. In the documented comparison, the tiled surface and the spot-bonded composite overlay still differed by 2.4–2.8°C after 30 minutes; the result belongs to those assemblies and that time.

02

What was different about test group C?

Group C added a PU honeycomb composite above the already tiled Group B construction using Sika adhesive pads. It therefore included the underlying tile, an additional bonding interface and the overlaid composite. It was not simply a directly bonded composite with a different adhesive brand.

03

Does the warm-up comparison establish an R-value or energy-saving percentage?

No. The published temperature comparison does not provide the complete thermal measurements needed to establish system thermal resistance, heat output or annual energy consumption. Those questions need suitable data for the complete build-up and the heating design conditions.

04

When can the heating be switched on after the panels are bonded?

Use the curing and start-up instructions for the actual adhesive, joint materials and heating system. Complete any required heater tests before covering, then allow the new bonding layers to cure before the specified heating start-up. Do not use the heater to accelerate drying or apply a generic waiting time from another floor system.

05

Is the electric heating layer in the same position as the hydronic pipes?

No. The product material illustrates hydronic pipes below the covered floor and bonded composite. Its electric graphene-layer concept places the heating layer immediately beneath the ceramic face and above the honeycomb backing. The proposed section must identify the actual position because the upward heat path is different.
