La construction d’un panneau alvéolaire à parement en grès cérame associe un parement mince en grès cérame ou en pierre frittée à un support alvéolaire renforcé. Dans les panneaux Funtek, des peaux en polyuréthane renforcé de fibres de verre entourent une âme en nid d’abeilles en aluminium. Une couche de colle distincte lie le parement céramique à la peau supérieure en PU renforcé de fibres de verre.
L’assemblage fini comprend cinq éléments : le parement céramique, la couche de collage, la peau supérieure renforcée, l’âme en nid d’abeilles en aluminium et la peau inférieure renforcée. Ensemble, ils renforcent la céramique mince pour la manutention, le façonnage et la pose. Le choix de peaux en PU renforcé de fibres de verre rapproche également les mouvements thermiques du support de ceux de la céramique, ce qui aide le composite à résister à la flexion, à la fissuration et au délaminage lors des variations de température. Un support alvéolaire classique à peaux en aluminium utilise le même matériau d’âme avec des peaux différentes.
Les cinq éléments d’un panneau alvéolaire à parement en grès cérame
Le parement céramique et le support composite remplissent des fonctions différentes. Le parement apporte la couleur, le motif et la finition visibles. Le support renforce ce parement mince et fournit la surface arrière utilisée pour fixer le panneau. Nommer les matériaux dans l’ordre permet de décrire le produit complet sans confondre parement, peaux et âme.
Faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Élément | Détail de la couche | Matériau et position | Fonction dans le panneau fini |
|---|---|---|---|
| 1. Parement céramique |  |
Généralement du grès cérame ou de la pierre frittée de 3–6 mm, sur la face avant apparente. | Fournit la surface décorative tout en conservant l’aspect céramique sélectionné. |
| 2. Couche de collage |  |
Colle haute performance entre le parement céramique et la peau supérieure renforcée. | Lie la feuille céramique mince au support composite. |
| 3. Peau supérieure renforcée |  |
Polyuréthane renforcé de fibres de verre, du côté du parement par rapport à l’âme. | Fournit la surface sur laquelle la céramique est collée et contribue à la rigidité et à la compatibilité thermique du support. |
| 4. Âme alvéolaire |  |
Structure en nid d’abeilles en aluminium entre les deux peaux renforcées. | Fournit une structure interne légère qui contribue à la résistance à la flexion. |
| 5. Peau inférieure renforcée |  |
Polyuréthane renforcé de fibres de verre à l’arrière du support. | Complète le support et fournit la surface arrière destinée au dispositif de fixation retenu. |
Ici, peau désigne une couche extérieure du support alvéolaire, et non le parement céramique décoratif. Le support comporte deux peaux en PU renforcé de fibres de verre, entre lesquelles se trouve l’âme ; la feuille céramique est ensuite collée à l’une de ces peaux.
Les chants apparents des panneaux empilés montrent pourquoi le parement et le support doivent porter des noms distincts. La mince surface céramique recouvre un support alvéolaire plus épais. Vu depuis la face avant finie, ce support est caché : une photo de la surface ne suffit donc pas à identifier les matériaux internes du panneau.
Les termes grès cérame et pierre frittée décrivent le parement céramique du produit sélectionné. L’expression panneaux en grès cérame sur support alvéolaire décrit le rapport entre ce parement et son support. L’ajout de la précision support à âme en nid d’abeilles en aluminium et peaux en PU renforcé de fibres de verre identifie la construction particulière présentée ici.
Comment le support alvéolaire à peaux en PU renforcé de fibres de verre est fabriqué
Le support est formé avant d’être collé à la céramique. Les fibres de verre et le polyuréthane sont associés sur les deux faces de l’âme en nid d’abeilles en aluminium, puis mis en forme dans un moule à haute température et sous pression. On obtient ainsi un support comportant trois éléments structurels : une peau supérieure renforcée, une âme et une peau inférieure renforcée.
Le parement céramique est ensuite collé à la peau supérieure avec une colle haute performance. Cette seconde opération unit la céramique mince au support déjà formé. C’est aussi pourquoi la colle du parement et le polyuréthane des peaux renforcées doivent figurer comme des éléments distincts dans la description de la construction.
Le polyuréthane se trouve dans les peaux renforcées. Le centre reste une structure en nid d’abeilles en aluminium, dont les alvéoles sont visibles sur un chant ouvert. Qualifier ce produit de panneau à âme en mousse PU désignerait un autre matériau central. Le qualifier de panneau en fibres de verre omettrait également l’âme en aluminium et la seconde peau renforcée.
Les deux peaux, maintenues à distance l’une de l’autre par l’âme, travaillent ensemble pour former un support composite. Sa rigidité est une propriété de cet assemblage, et non d’une feuille de fibres de verre seule ou d’une âme alvéolaire nue. La céramique devient partie intégrante du composite fini lorsqu’elle est collée à la peau supérieure.

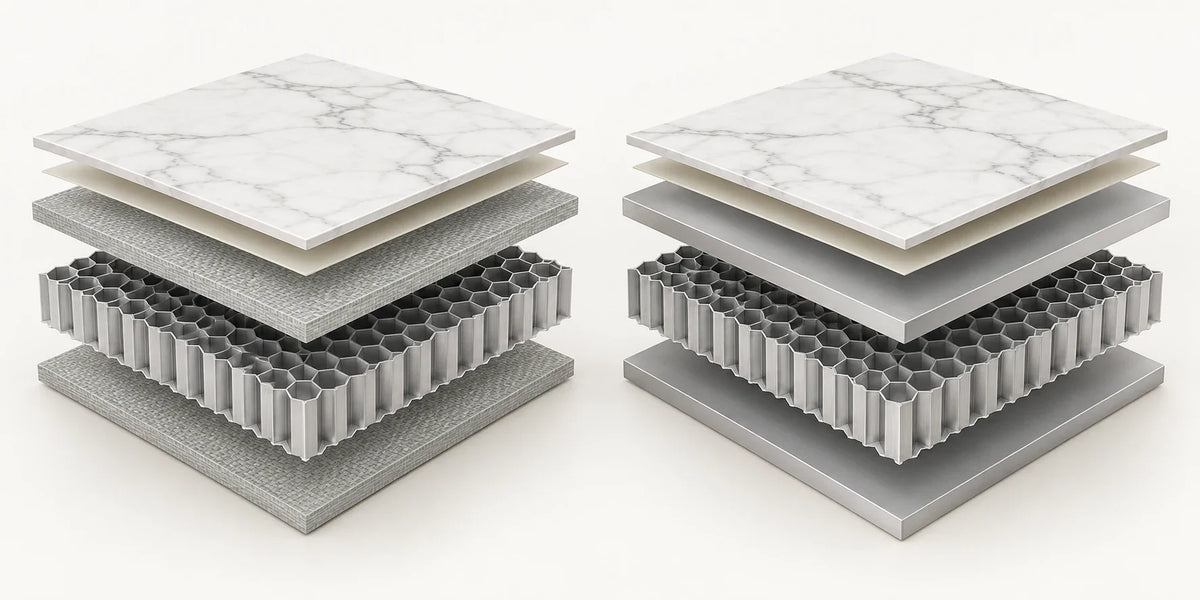

Peaux en PU renforcé de fibres de verre et peaux en aluminium
La comparaison pertinente porte sur les peaux qui entourent l’âme alvéolaire. Dans la construction classique à peaux en aluminium examinée ici, des tôles d’aluminium recouvrent les deux côtés de l’âme. Dans la construction Funtek à peaux en PU renforcé de fibres de verre, des peaux en polyuréthane renforcé occupent ces positions. L’âme peut être en aluminium dans les deux cas.
Faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Élément de construction | Support à peaux en PU renforcé de fibres de verre | Support classique à peaux en aluminium |
|---|---|---|
| Aspect du support |
 Support alvéolaire à peaux en PU renforcé de fibres de verre. |
 Support alvéolaire à peaux en aluminium. |
| Peau adjacente à la colle du parement céramique | Polyuréthane renforcé de fibres de verre. | Tôle d’aluminium. |
| Âme interne | Structure en nid d’abeilles en aluminium. | Structure en nid d’abeilles en aluminium. |
| Peau arrière | Polyuréthane renforcé de fibres de verre. | Tôle d’aluminium. |
| Désignation complète utile | Grès cérame collé sur un support à âme en nid d’abeilles en aluminium et peaux en PU renforcé de fibres de verre. | Grès cérame collé sur un support à âme en nid d’abeilles en aluminium et peaux en aluminium. |
Peaux en PU renforcé de fibres de verre
Peaux en aluminium
La seule mention « support en nid d’abeilles en aluminium » ne précise pas le matériau des peaux. Elle peut désigner l’âme en aluminium sans indiquer si les peaux qui l’entourent sont en aluminium ou en polyuréthane renforcé de fibres de verre. Ce matériau compte, car la colle adhère à la peau supérieure, tandis que la liaison arrière s’effectue par l’intermédiaire de la configuration de support retenue.
Il existe d’autres constructions de panneaux alvéolaires, notamment des produits dont les matériaux diffèrent d’un côté à l’autre de l’âme. La comparaison ci-dessus décrit ces deux configurations précises ; elle ne classe pas tous les panneaux alvéolaires vendus par d’autres fabricants. Une désignation comme « panneaux à âme alvéolaire en aluminium et peaux en fibres de verre » doit aussi préciser le type de résine pour définir exactement la construction. Une peau en fibres de verre utilisant une autre résine ne correspond pas à la même description qu’une peau en PU renforcé de fibres de verre.
Le support en acier galvanisé constitue une autre option distincte dans la comparaison des matériaux. Une tôle d’acier n’est pas une âme en nid d’abeilles en aluminium : il ne faut pas les regrouper sous un même nom de construction au seul motif qu’elles peuvent toutes deux supporter un parement céramique. Nommer chaque couche permet d’identifier le support effectivement proposé.
D’autres fabricants distinguent également l’âme et les peaux. La description du système DKCH de Cosentino indique des feuilles arrière en fibres de verre ou en aluminium autour d’une âme en nid d’abeilles en aluminium. Le panneau ALUSTEP 500 LIGHT de CEL utilise des peaux en fibres de verre avec une résine époxy. Ces descriptions aident à distinguer les termes de construction ; la construction en PU renforcé de fibres de verre et les valeurs de performance de cet article concernent le produit Funtek.
Dilatation thermique et compatibilité entre les couches
Les matériaux collés restent liés lorsque leur température change. Lorsque le parement céramique et le matériau situé directement derrière lui tendent à se dilater de quantités différentes, des contraintes internes apparaissent dans les couches collées. Un grand panneau peut se cintrer, la céramique mince peut se fissurer ou le collage peut se décoller. Ces effets expliquent pourquoi la compatibilité thermique compte autant que la résistance de chaque matériau.
Funtek utilise un support à peaux en PU renforcé de fibres de verre pour rapprocher son comportement de dilatation thermique de celui du parement céramique. Les coefficients annoncés montrent clairement la différence entre les constructions des supports :
Faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Matériau ou support | Coefficient de dilatation thermique linéaire |
|---|---|
Parement céramique |
6,1 × 10−6/°C |
| Support alvéolaire à peaux en PU renforcé de fibres de verre |
8,5 × 10−6/°C |
Acier galvanisé |
12 × 10−6/°C |
| Support alvéolaire à peaux en aluminium |
23,7 × 10−6/°C |
Dans cette comparaison, la valeur du support à peaux en PU renforcé de fibres de verre est plus proche de celle de la céramique que ne l’est celle du support à peaux en aluminium. Cette meilleure correspondance réduit l’écart de dilatation thermique entre les couches collées, ce qui contribue à réduire la déformation, la fissuration et le délaminage liés à la température. Pour les résultats mesurés après exposition à la chaleur, à l’eau, au gel–dégel et aux acides, consultez les essais d’adhérence et de durabilité.
Bien que les deux supports possèdent une âme en nid d’abeilles en aluminium, les matériaux de leurs peaux et leurs constructions complètes diffèrent. Les valeurs ci-dessus décrivent chacune des constructions de support indiquées dans son ensemble.
La planéité influe aussi sur la fixation. Une pièce de fixation arrière placée sur un panneau qui se déforme peut ne plus s’aligner comme prévu avec son support. Une meilleure compatibilité entre la céramique et le support concerne donc aussi bien la surface du panneau que l’alignement des points de fixation. La comparaison des coefficients explique le choix des matériaux et la relation entre les couches collées.
La section du guide technique consacrée à la compatibilité thermique regroupe ces valeurs annoncées et la comparaison des supports.
Ce que la comparaison thermique signifie pour un grand panneau
La comparaison des systèmes muraux de Funtek porte sur trois compositions de support, sur une longueur de 2,7 m et avec un écart de température de 40 °C. Elle consigne à la fois l’allongement et le gauchissement dû à la température. Ces mouvements sont différents : la dilatation modifie la longueur, tandis que le gauchissement déplace le panneau hors de son plan initial.
Sur téléphone, faites défiler horizontalement pour comparer. Sélectionnez une photo pour l’agrandir.
| Support dans la comparaison produit | Module d’élasticité | Dilatation consignée | Gauchissement thermique consigné |
|---|---|---|---|
|
Tôle galvanisée, 0,7 mm |
200 GPa | Plus de 1,3 mm | 54 mm |
|
Support alvéolaire à peaux en aluminium |
18,3 GPa | Plus de 2,80 mm | 30–45 mm |
|
Support alvéolaire à peaux en PU renforcé de fibres de verre |
9,1 GPa | 0,76 mm | Presque nul |
Les chiffres ci-dessus sont les valeurs consignées pour les compositions comparées. Dans cette comparaison, la composition à peaux en PU renforcé de fibres de verre associe la plus faible dilatation indiquée à un gauchissement presque nul. Son intérêt pratique est de préserver le plan du panneau et l’alignement des fixations arrière lorsque les matériaux collés réagissent aux variations de température.
Le module d’élasticité décrit la rigidité du matériau et doit être distingué de la résistance à la flexion d’un panneau sandwich complet. L’âme alvéolaire maintient les peaux renforcées à distance l’une de l’autre, ce qui permet au support assemblé de résister à la flexion avec peu de matière pleine. Le module plus élevé d’une tôle métallique seule ne suffit donc pas à déterminer quel assemblage complet de céramique et de support restera le plus plan.
Comment la déformation se manifeste sur la surface finie
La documentation produit mentionne des zones sonnant creux ou des décollements là où le collage devient discontinu, un cintrage des grandes surfaces, des fissures près des chants et des angles, ainsi que des lignes réfléchies déformées sur une surface irrégulière. Les mouvements thermiques différentiels et un collage inégal peuvent contribuer à ces signes. Rapprocher le comportement thermique de la couche de PU renforcé de fibres de verre de celui de la céramique réduit les mouvements différentiels, tandis qu’un collage continu et bien réalisé permet aux couches de travailler ensemble.
Pour la liaison arrière, un panneau plus plan maintient ses fixations plus près de leurs positions prévues. La comparaison des modes de pose explique l’effet sur l’alignement des points de suspension et le réglage sur chantier ; les essais d’adhérence après conditionnement examinent l’assemblage collé après exposition à la chaleur, à l’eau, au gel et aux acides.
Ce que le support change pour la manutention et la fixation
Renforcer un parement céramique mince
Le support permet de constituer un panneau renforcé à partir d’un parement céramique mince. La comparaison annoncée par Funtek fait état d’une amélioration par un facteur onze des performances en flexion et de la résistance à la rupture par rapport à une céramique nue de 3 mm, avec une charge de rupture atteignant 4617 N. Le panneau de 3 + 9 mm a également résisté sans rupture à la chute d’une bille d’acier de 450 g depuis 1,5 m. Il s’agit d’observations de performance différentes : la première concerne la flexion et la rupture, tandis que la seconde décrit un choc pour une masse de bille et une hauteur de chute données.
Ces résultats expliquent pourquoi le parement ne peut plus être évalué comme une feuille mince non soutenue une fois collé au support. La céramique, la colle, les peaux renforcées et l’âme constituent l’assemblage soumis aux essais. La section du guide consacrée aux performances mécaniques présente les informations de flexion et de choc pour les assemblages correspondants.
Le poids du panneau complet comprend le parement céramique, la couche de collage et le support composite. Pour comparer les assemblages de panneaux, utilisez le poids de la configuration finie retenue ; le poids du seul support ne décrit pas le panneau fini à parement en grès cérame. Pour comparer le composite fourni à une dalle sans support, consultez la comparaison pour le choix des panneaux.
Fournir une surface de liaison arrière
La peau arrière fait également partie du dispositif de fixation. Les options Funtek comprennent des écrous M8 intégrés, des pièces de fixation rivetées et des clips mâle/femelle à emboîtement. Les écrous M8 intégrés sont insérés dans le support composite ; le parement céramique mince reste la surface apparente.
Les photographies montrent deux éléments liés mais distincts : la pièce de fixation côté panneau, attachée au support composite, et le support fixé à la structure du mur. La pièce de fixation relie le panneau composite à ce support. Nommer la peau arrière aide à identifier la liaison côté panneau, tandis que le détail complet du mur précise l’ossature porteuse et le dispositif de réglage.
Au Zhongnan International Mall à Hangzhou, la photo de la liaison arrière montre le chant alvéolaire, la surface arrière renforcée et la pièce de fixation à côté de l’ossature porteuse. La vue extérieure achevée montre le parement céramique. L’examen conjoint de ces vues permet de distinguer la finition visible du support et des liaisons situés derrière.
Pour des indications plus générales sur les ossatures porteuses, l’implantation et la coordination avec le mur, consultez l’article sur la pose de façades en pierre frittée. La section du guide technique consacrée aux fixations murales traite des détails de liaison côté panneau.
Comment spécifier la construction du panneau
Une description pertinente de la construction identifie séparément le parement visible, les deux peaux du support et l’âme. La désignation « panneau en grès cérame sur support à âme en nid d’abeilles en aluminium et peaux en PU renforcé de fibres de verre » précise ces matériaux. Les champs d’épaisseur permettent ensuite d’identifier la configuration requise.
Par exemple, 3 + 9 mm désigne un parement céramique de 3 mm associé à un support de 9 mm. Cela ne désigne pas un panneau fini de 3 mm. Distinguer ces dimensions facilite la coordination du chant apparent, de l’assemblage complet et du détail de fixation. La colle entre le parement et le support reste une couche de construction distincte, même lorsqu’une configuration de produit est exprimée sous la forme parement + support.
Pour connaître les configurations disponibles et consulter un exemple de calcul du poids d’un panneau, voir épaisseurs, dimensions et poids des panneaux alvéolaires à parement en grès cérame.
- Parement : préciser s’il s’agit de grès cérame ou de pierre frittée, son épaisseur, la finition choisie et les dimensions du panneau.
- Peaux : indiquer du polyuréthane renforcé de fibres de verre de part et d’autre de l’âme alvéolaire pour cette construction Funtek.
- Âme : indiquer une structure en nid d’abeilles en aluminium, plutôt que de laisser la mention « PU » suggérer un autre matériau d’âme.
- Collage : identifier la couche de colle entre céramique et support séparément des peaux renforcées.
- Configuration finie : consigner l’épaisseur du support, les dimensions et le poids du panneau complet, ainsi que le dispositif de fixation arrière retenu.
Employez une désignation cohérente de la construction sur l’échantillon, dans le tableau des produits et sur le plan de fixation. Le chant découpé d’un échantillon peut montrer la disposition des couches ; le tableau écrit précise les matériaux et épaisseurs qu’un chant apparent ne permet pas, à lui seul, d’établir. La liste de contrôle des spécifications de façade étend cette description au reste du lot façade.
Si le panneau comporte une rive apparente à finir ou une ouverture, coordonnez ces couches avec les découpes, fermetures de chants et détails d’angle. Le plan de fabrication doit représenter le contour du parement et les fixations arrière à partir d’un même repère.
Consultez les panneaux alvéolaires Funtek à parement en grès cérame pour connaître les spécifications disponibles, les liaisons murales et les possibilités de demande de renseignements pour un projet.
Guide technique et lectures complémentaires
Le guide technique Funtek des panneaux alvéolaires à parement en grès cérame présente l’assemblage des matériaux, les configurations disponibles, la comparaison thermique, les données de performance et les détails de fixation. Son répertoire des références d’essais identifie les rapports correspondants.
