Panneaux de plafond en grès cérame sur nid d’abeilles : ossature, clips et accès aux réseaux

Comprendre l’assemblage du panneau de plafond, des clips et de l’ossature

Le grès cérame visible constitue la couche tournée vers le bas. Derrière lui, le support composite comprend une peau en PU renforcé de fibres de verre, une âme en nid d’abeilles d’aluminium et une autre peau renforcée à l’arrière. La peau arrière supérieure reçoit la liaison côté panneau ; la seconde pièce d’accouplement se relie à l’ossature porteuse. Il n’y a qu’une face céramique, et non une feuille céramique de chaque côté du nid d’abeilles.

Cette distinction est concrète à une ouverture de luminaire ou sur le chant apparent d’un échantillon. Une découpe traversant tout le panneau passe par la face et le support. La surface arrière renforcée foncée est le côté de fixation ; il ne faut pas la confondre avec une autre finition décorative en pierre. La constitution du support en nid d’abeilles à peaux en PU renforcé de fibres de verre explique plus précisément chaque couche.

Le détail de plafond utilise des clips rivetés sur le panneau, reliés à une ossature légère courante, sans profilé d’ossature fabriqué sur mesure. Cette configuration élargit la compatibilité avec les constructions de plafond classiques et réduit le travail de montage décrit dans la documentation produit. Le panneau s’emboîte mécaniquement sans colle ni cloueuse à pointes pour le fixer en place, et la liaison à clips peut être libérée pour l’entretien.

Choisissez le clip réel pour la fixation du panneau en plafond et l’attache arrière retenue. Une pièce qui s’emboîte correctement sur un échantillon tenu à la main doit encore fonctionner avec le panneau complet, l’ossature et la charge descendante d’un plafond. Le plan doit identifier les deux pièces d’accouplement et indiquer la surface recevant chaque fixation. Les consoles murales générales et les inserts cachés sont décrits dans le guide des liaisons de fixation des panneaux; la disposition en plafond nécessite ses propres détails d’orientation et de libération.

Distinguer le poids du panneau de la charge du plafond complet

Le panneau fini a une masse mesurable, tandis que le plafond suspendu porte ce panneau avec les clips, l’ossature et les autres éléments fixés au système de plafond. Consignez la composition de face et de support retenue avant d’estimer ces deux grandeurs. Une plage de poids donnée pour une configuration murale ne décrit pas à elle seule un module de plafond précis.

Pour un module rectangulaire, multipliez sa longueur finie par sa largeur finie afin d’obtenir sa surface. Multipliez celle-ci par la masse au mètre carré du panneau complet retenu. Ajoutez les fixations réelles du module, puis comptabilisez séparément l’ossature dans la pièce. Le guide de l’épaisseur et du poids des panneaux explique les configurations du produit et la différence entre l’épaisseur du support et celle du panneau complet.

Prenons un exemple de calepinage avec un module de plafond de 1200 × 600 mm. Sa surface est de 1,2 × 0,6 = 0,72 m². Si le panneau retenu est pesé sous forme d’échantillon fini ou identifié par sa masse surfacique fournie, cette valeur peut être appliquée au module. Le calcul de 0,72 m² établit uniquement la surface ; il ne détermine ni le nombre de clips ni la portée de l’ossature. Ceux-ci dépendent de la disposition réelle des fixations en plafond.

Les luminaires, diffuseurs et équipements techniques ajoutent d’autres charges et besoins d’accès. Placez leurs liaisons de support sur le plan de plafond coordonné. Cela évite que le module en grès cérame serve involontairement d’appui à un équipement simplement parce que celui-ci traverse une ouverture de sa face.

Coordonner les positions des clips avec l’ossature

Commencez par un plan de plafond réfléchi montrant les joints visibles et le sens de l’ossature. Les clips côté panneau doivent rejoindre leurs pièces d’accouplement lorsque le panneau atteint sa position finie. Déplacer un joint après lancement de l’implantation des clips déplace aussi les chants du panneau par rapport aux supports ; les deux plans doivent donc utiliser la même origine et les mêmes références de panneaux.

Utilisez le dos d’un module d’essai de pleine grandeur pour reporter et vérifier les positions des clips. Repérez son orientation par rapport au plan de la pièce avant de percer ou de fixer les pièces. Sur un panneau presque carré, une rotation de 90 degrés peut laisser la face visible d’aspect acceptable tout en éloignant l’implantation des fixations arrière des éléments d’ossature prévus.

L’emboîtement vertical permet de rapprocher les chants des panneaux, car le module vient au contact de ses fixations par-dessous, sans nécessiter de jeu d’insertion latérale. Cela permet d’obtenir l’aspect à joints serrés décrit dans la documentation produit tout en conservant une liaison démontable. Coordonnez les outils de levage, les profilés périphériques et les luminaires avec ce mouvement d’approche vertical afin de préserver l’accès nécessaire à l’emboîtement prévu.

Contrôlez un panneau intérieur et un panneau périphérique dans le montage d’essai. Le panneau intérieur vérifie l’alignement entre modules répétés. Le panneau périphérique vérifie la situation plus difficile : un mur d’un côté et un profilé fixe de l’autre peuvent réduire l’espace disponible pour soutenir et libérer le panneau.

Poser et aligner les panneaux dans un ordre prévu

Achevez l’ossature et les réseaux qui deviendraient inaccessibles avant de fermer le plafond. Réglez l’ossature au plan de plafond prévu, puis comparez ses positions réelles au calepinage des panneaux et des clips. Un panneau doit rejoindre ses fixations sans être fléchi vers le haut pour compenser une ossature irrégulière.

Préparez le dos du panneau sur un établi offrant un appui. Protégez la face céramique lorsque le panneau est face vers le bas, et maintenez les positions des fixations à distance des chants et des découpes prévues. Utilisez le mode d’attache indiqué pour le panneau et la pièce retenus, puis vérifiez la bonne mise en place et l’orientation cohérente des pièces de clip.

1. Présenter le premier module à l’essai. Soutenez-le à hauteur de travail, alignez les clips d’accouplement et emboîtez-les dans le sens vertical prévu. Suivez la procédure d’emboîtement de la fixation retenue.
2. Contrôler le plan fini. Comparez la face au repère de la pièce et aux positions des panneaux voisins. Contrôlez le joint aux deux extrémités, car un angle qui paraît d’équerre peut masquer un jeu en biais.
3. Essayer la dépose avant de répéter la pose. Soutenez le panneau, libérez les fixations de la manière prévue et abaissez-le par l’ouverture disponible. Cela vérifie l’accès tant que les réglages restent simples.
4. Poursuivre selon les références des panneaux. Conservez ensemble l’orientation prévue, le décor de face et l’implantation des fixations à mesure que le plafond avance.

Inspectez chaque zone achevée par-dessous et dans le plan du plafond. Regarder vers le haut permet de contrôler le calepinage des joints et l’état de surface ; une vue basse et oblique révèle mieux les désaffleurements entre faces voisines. Si un panneau ne s’emboîte pas, abaissez-le et contrôlez les centres des fixations et le plan de l’ossature. Forcer davantage pour aligner une liaison mal placée laisse la cause de l’écart non résolue.

Manutentionnez les modules finis avec leur face et leurs chants découpés protégés jusqu’à la plateforme. Le guide de manutention et de contrôle des panneaux traite la réception, le levage et la protection avant pose.

Déposer les panneaux sans perdre l’accès aux réseaux

La démontabilité n’est utile que si un technicien peut atteindre le panneau, le soutenir et le sortir de l’ouverture. Repérez les vannes, les jonctions électriques et les autres équipements entretenus sur le plan de plafond, puis identifiez le panneau donnant accès à chacun. Le panneau situé sous un réseau n’est pas automatiquement le meilleur accès si un élément d’ossature gêne le travail.

Le détail produit permet des déposes répétées par la liaison à clips, afin d’accéder aux installations de plomberie et d’électricité situées au-dessus de la finition, puis de remettre en place le même panneau. L’aspect prévu du grès cérame est ainsi conservé après l’entretien. Démontrez le sens réel de libération avec les fixations retenues et un module complet, puis consignez la séquence de soutien et d’abaissement du panneau pour l’équipe de maintenance.

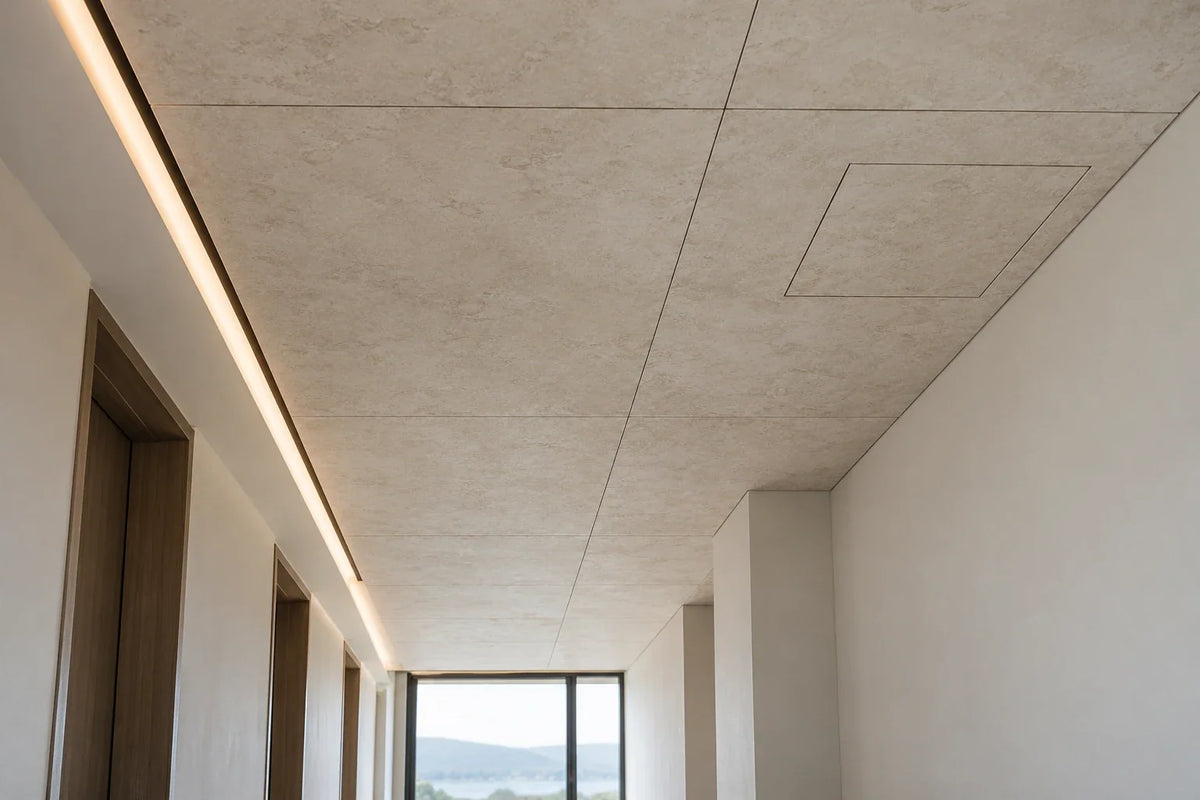

Par exemple, placez une jonction à entretenir au-dessus d’un module démontable de couloir et suivez le trajet entre l’équipement et la pièce située dessous. Vérifiez la profondeur pour les mains et les outils, l’emplacement du luminaire et l’espace nécessaire pour abaisser le module entier. Si le luminaire le plus proche bloque le mouvement, déplacez le module d’accès ou révisez l’implantation des équipements avant de fermer le plafond.

Pendant l’entretien, stockez le module déposé sur un support adapté, face protégée. Évitez poussières, outils et pièces de rechange sur le grès cérame. Avant remontage, inspectez les clips d’accouplement et le dos du panneau, dégagez les bords des joints et vérifiez qu’aucun nouveau câble ne traverse l’espace d’emboîtement.

Résoudre les périphéries, les luminaires et les ouvertures d’accès

Une ouverture de plafond comporte au moins deux géométries : le trou du panneau et l’équipement ou le profilé qui l’occupe. Représentez les deux. Un luminaire peut masquer le chant découpé en face avant tout en entrant en conflit à l’arrière avec un clip ou un élément d’ossature. Coordonnez l’ouverture avec l’implantation des fixations arrière avant façonnage.

Gardez le support de l’équipement visible sur la coupe. Lorsqu’un luminaire possède sa propre suspension, l’ouverture du panneau réalise la finition autour de lui tandis que la suspension porte l’équipement. Celui-ci reste ainsi démontable sans faire du bord céramique la surface de fixation de tout le luminaire. Le guide des découpes et détails de chants des panneaux explique comment les plans de façonnage combinent contour de face, âme apparente et fixations arrière.

Sur téléphone, balayez horizontalement pour comparer. Sélectionnez une image pour l’agrandir.

Interface	Éléments à représenter sur le plan	Points à démontrer sur la zone d’essai
Périphérie contre mur	Chant fini, profilé, position du mur et espace pour les mouvements d’emboîtement et de libération retenus.	Le dernier panneau peut être posé et déposé sans faire levier sur le bord du grès cérame.
Luminaire encastré	Ouverture en face, corps du luminaire, support indépendant et dégagement par rapport aux clips et à l’ossature.	Le luminaire et le panneau peuvent être entretenus par les accès prévus.
Zone d’accès aux réseaux	Référence du panneau, équipement accessible, obstacle d’ossature et trajet de descente.	Un module soutenu se libère et revient dans le même plan fini.

La disposition à clips verticaux décrite dans la documentation produit permet des joints de panneaux rapprochés. Résolvez aussi la périphérie de la pièce et les éventuelles interfaces de mouvement requises dans le détail du plafond. Un joint visible étroit décrit l’aspect ; il ne précise pas comment une longue surface de plafond, la structure voisine et le profilé périphérique absorbent leurs mouvements.

Préparer le calepinage du plafond et le détail de fixation

Une proposition exploitable relie l’aspect du plafond à la liaison arrière. Incluez le plan de plafond réfléchi avec les références des panneaux, la face en grès cérame et le support retenus, les dimensions finies des modules, le sens et le niveau de l’ossature, les positions des clips d’accouplement, les coupes périphériques et les modules d’accès. Ajoutez les ouvertures d’équipements au même plan coordonné plutôt qu’à un croquis distinct.

Pour un plafond commercial répétitif, approuvez une zone d’essai comprenant un module courant, une périphérie et une ouverture technique. Elle permet au poseur de démontrer l’emboîtement, l’alignement fini et la dépose avec les contraintes réelles de la pièce. Le contrôle peut ensuite suivre les mêmes détails observables dans les zones suivantes.

Funtek fournit des panneaux à parement en grès cérame et âme en nid d’abeilles avec support en nid d’abeilles d’aluminium à peaux en PU renforcé de fibres de verre. Transmettez les dimensions du plafond, le calepinage proposé et les besoins d’accès aux réseaux pour discuter de la configuration du panneau et de l’interface de fixation. Le point de départ utile est un plan montrant la place des modules et les accès aux équipements à entretenir.
