Façonner un panneau à parement en grès cérame et âme en nid d’abeilles consiste à coordonner la face céramique, le support renforcé, les chants apparents et les positions des fixations arrière. Une découpe conforme à l’élévation peut néanmoins entrer en conflit avec une console arrière, et une coupe droite peut laisser l’âme en nid d’abeilles visible sur un chant fini.
Dans la constitution Funtek, la face céramique ne se trouve que d’un seul côté. Sous elle se succèdent le collage, la peau en PU renforcé de fibres de verre, l’âme en nid d’abeilles d’aluminium et la peau arrière en PU renforcé de fibres de verre. Définissez la forme finie et son traitement de chant avant la découpe afin que le panneau fourni soit prêt pour sa position réelle dans le mur, le plafond ou l’élément de mobilier.
Définir le panneau fini avant de le découper
Comment le support renforcé facilite le façonnage
La documentation produit présente la difficulté de façonnage comme l’une des conséquences de la très faible épaisseur de la céramique. Une face mince non collée est vulnérable lorsqu’elle fléchit pendant les transferts et le positionnement. Son collage sur le support en nid d’abeilles à peaux en PU renforcé de fibres de verre forme un ensemble plus épais et renforcé : l’âme répartit les efforts et maintient les peaux écartées, tandis que les collages assurent le travail conjoint des couches.
Ce soutien facilite la manipulation de la céramique mince au fil des opérations de façonnage et de son transport jusqu’à sa position de pose. Le collage en usine, le contour de découpe fini, la fermeture des chants et les positions des fixations arrière peuvent être coordonnés au sein d’un même panneau fourni. Les résultats des essais de résistance et de choc expliquent le rôle du renforcement ; les détails de découpe et d’ouverture avec soutien présentés ci-dessous en montrent l’application à la pièce finie.
Partez des dimensions visibles finies, du sens du décor et d’un repère de mesure cohérent. Le plan doit distinguer le contour hors tout du composite, la surface céramique visible, le joint avec le panneau voisin et tout profilé de chant. Si ces quatre éléments sont représentés par un seul rectangle, le façonnier doit deviner quelle ligne commande le sciage et laquelle détermine l’aspect après pose.
Choisissez la référence en vue de face et conservez-la dans tout le dossier de plans. Indiquez par une flèche l’orientation d’un veinage directionnel, identifiez la face visible et repérez distinctement les pièces en miroir ou de sens opposé. Les mêmes dimensions peuvent décrire deux panneaux de sens opposés ; les vues de face et de dos permettent de préciser celui qui est prévu.
L’ordre de façonnage dépend de la pièce. Une face peut être préparée avant collage, ou certaines opérations réalisées après constitution du composite. Il faut déterminer quelle solution assure le soutien de la face, le chant requis et l’accès aux composants arrière. Une ouverture qui sera difficile à soutenir après assemblage doit être étudiée lors de la revue de façonnage, plutôt que laissée sous forme d’instruction de découpe sur chantier.
Consignez séparément l’épaisseur de la face et celle du support. Le guide de l’épaisseur et des dimensions des panneaux explique pourquoi la seule mention « panneau de 12 mm » est insuffisante lorsque les plans doivent positionner une attache, un retour ou un profilé par rapport à la face arrière.
À voir : découpe sur chantier d’un panneau à parement en grès cérame et âme en nid d’abeilles
Étudier les ouvertures dans toute l’épaisseur du composite
Une ouverture pour équipement électrique traverse plus qu’une simple feuille céramique dure. La découpe interrompt aussi la peau avant du support, les alvéoles et la peau arrière. La partie conservée doit être soutenue pendant la réalisation de l’ouverture et pendant la manutention du panneau fini. Soutenez à la fois le panneau et la chute à retirer afin que la fin de la coupe n’ait pas à porter une pièce suspendue.
Dessinez la forme de l’ouverture, ses dimensions et sa position par rapport au repère convenu. Prévoyez le jeu d’insertion de l’équipement et la surface masquée par sa plaque de finition ou son habillage. La dimension nominale d’un équipement n’est pas nécessairement la dimension de découpe : le corps, la collerette et l’accès nécessaire au serrage peuvent occuper des espaces différents.
Les angles rentrants nécessitent une géométrie réalisable et un soutien continu de la matière conservée autour de l’ouverture. Un dessin à angle intérieur mathématiquement vif ne décrit pas le façonnage d’une face fragile. Convenez de la forme intérieure en fonction du matériau de face et du procédé de façonnage retenus ; ne la remplacez pas par un rayon universel repris d’un autre produit en dalle.
Exemple de note de plan : « Repère en vue de face à l’angle inférieur gauche fini. Ouverture de prise centrée aux cotes indiquées ; dimensions de découpe et géométrie des angles intérieurs conformes au gabarit d’équipement accepté. Prévoir la fermeture de chant convenue et maintenir le dégagement de la fixation arrière indiqué sur la vue de dos. »
Cette note relie l’ouverture visible au gabarit et à la vue de dos. Elle est plus utile que la mention « découpe à adapter », qui ne définit pas l’état fini attendu pour le façonnier.
Choisir une fermeture de chant pour l’âme apparente

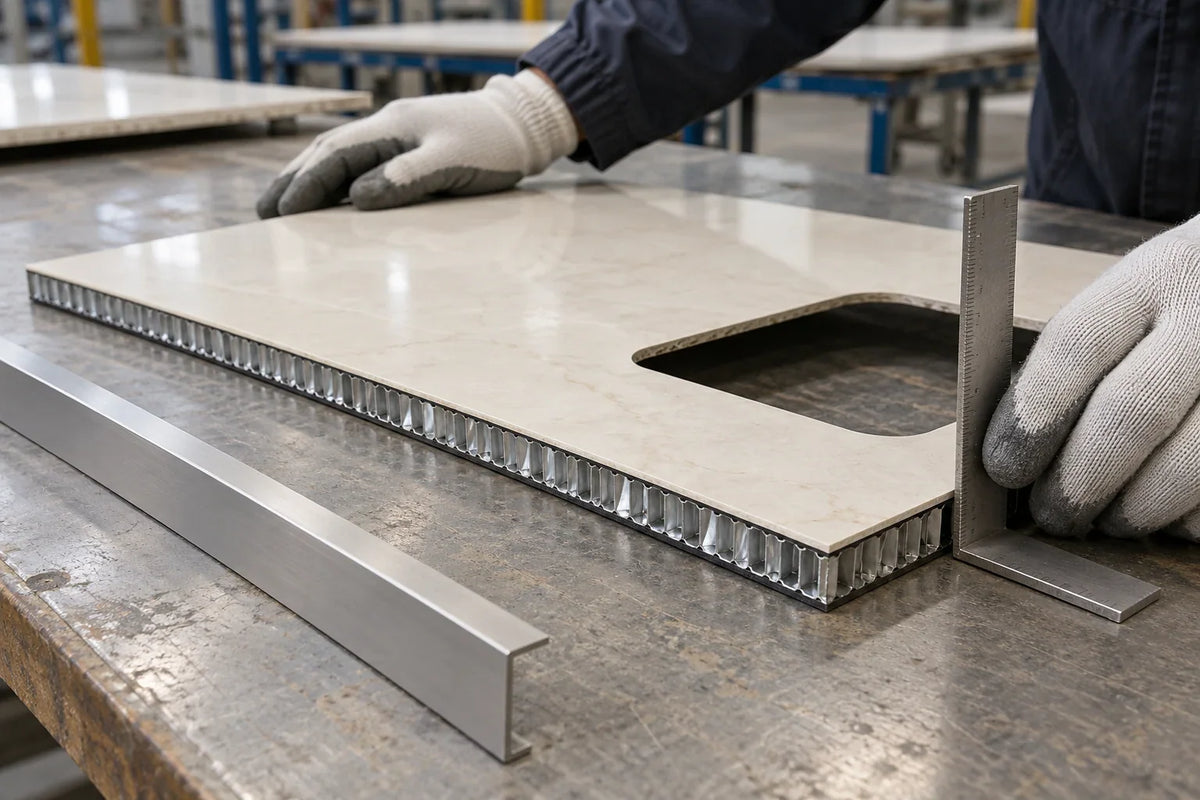

Une coupe brute montre les alvéoles entre les peaux. Cela peut être utile sur un échantillon de contrôle, mais diffère d’un chant apparent fini dans un bâtiment. Le traitement retenu détermine ce qui reste visible, ce qui protège le bord mince de la céramique et la manière dont le pourtour rejoint les ouvrages voisins.
Balayez horizontalement pour comparer l’ensemble du tableau.
| Situation | Détail du panneau à résoudre | Conséquence sur le plan |
|---|---|---|
| Chant découpé apparent |
 Repérez les endroits où le chant brut du composite sera visible et les couches à protéger ou à masquer.
|
Repérez chaque pourtour apparent et chaque ouverture afin de leur donner une finition définie plutôt qu’un simple bord scié non spécifié. |
| Profilé de fermeture |
 Étudiez une fermeture ou un profilé adapté qui masque et protège l’âme tout en préservant l’aspect requis de la face.
|
Indiquez les dimensions du profilé, sa position par rapport à la face et au dos, sa fixation et l’espace qu’il occupe éventuellement à proximité des fixations arrière. |
| Retour ou angle |
 Définissez comment les éléments distincts à parement céramique se rejoignent et comment leurs supports arrière et leurs appuis sont reliés.
|
Indiquez les dimensions extérieures finies, le joint ou le profilé, la profondeur du retour et le support indépendant ou le détail d’assemblage approuvé. |
Un profilé fixé sur le pourtour peut modifier les dimensions hors tout du panneau. Un retour change la profondeur visible et peut occuper l’espace prévu pour une attache arrière. Même une fermeture affleurante vue de face nécessite une terminaison arrière convenue pour ne pas empêcher le panneau de prendre place sur son support.
Le guide de constitution du composite explique les couches visibles sur ce chant découpé. Appliquer un produit de protection sur la surface céramique, fermer une âme et réaliser la ligne de protection contre les intempéries de la façade sont trois fonctions différentes. Une bande décorative de chant ne doit pas être présentée comme un détail complet de drainage extérieur ou de protection contre les intempéries.
Détailler les angles sortants, les angles rentrants et les retours
À un angle sortant, décidez quelle face se prolonge visuellement et comment le chant de la face voisine est masqué. Deux panneaux plans avec un profilé peuvent être plus faciles à séparer et à remplacer. Un élément préfabriqué avec retour peut réduire le nombre de pièces assemblées sur chantier, mais sa géométrie, son support et son emballage doivent tenir compte du retour en tant que pièce complète.
Un angle rentrant impose un ordre d’assemblage différent. Si un panneau doit coulisser dans une pièce d’accouplement, réservez l’espace nécessaire à ce mouvement avant que le retour voisin ne ferme la zone. Un angle peut sembler correct sur le plan tout en étant impossible à engager dans l’ordre de pose prévu.
Pour un retour de fenêtre, indiquez la profondeur entre la face de la façade et le dormant, ainsi que l’espace nécessaire au joint et à l’appui. Lors d’une rénovation de façade, cette profondeur change si la nouvelle face extérieure avance. Gardez visibles sur la coupe l’interface avec le dormant et le cheminement de l’eau, au lieu de traiter l’angle comme une simple jonction de matériaux.
Ne spécifiez pas un panneau à parement céramique en recopiant un détail de tôle d’aluminium rainurée et pliée. La face céramique et le support renforcé nécessitent un procédé de façonnage qui préserve leur géométrie réelle.
Coldspring publie séparément des détails de chants et des détails d’angles pour son système StoneLite. Ils montrent pourquoi les pourtours et les angles méritent leurs propres plans. Développez chaque détail en fonction de la constitution du panneau retenu, de sa liaison et de sa géométrie finie.
Tenir les découpes à distance des inserts et des fixations arrière
Superposez le contour d’usinage en vue de face au plan des fixations arrière en utilisant la même origine. Cela révèle immédiatement une ouverture de prise qui traverse une zone de console, un profilé qui recouvre une ligne de rivets ou un corps d’équipement qui occupe la cavité nécessaire à l’engagement d’une attache d’accouplement.
Représentez l’encombrement complet du composant. L’axe d’un boulon ne situe qu’un point, tandis qu’une console a une largeur, qu’un écrou nécessite un accès d’outil et qu’une pièce d’accouplement possède un sens d’engagement. Ces espaces sont particulièrement faciles à oublier près des angles et des bandes étroites longeant une ouverture.
Lorsqu’une ouverture entre en conflit avec une fixation, réexaminez la pièce avant de découper. Les solutions peuvent inclure une modification du découpage en panneaux, un déplacement de l’équipement, une révision des fixations ou de la position de l’ouverture par rapport à la face finie. La correction retenue doit apparaître sur les deux vues et dans la nomenclature révisée pour empêcher qu’un plan périmé ne revienne en production.
L’article sur les inserts et les fixations de panneaux explique les liaisons montrées dans la documentation produit. Les portes de meuble ajoutent une autre interface : une charnière ou une poignée exige une zone renforcée prévue à cet effet, comme l’explique le guide de constitution des portes de meuble à support en nid d’abeilles. Une alvéole ouverte bien placée ne remplace pas une liaison de quincaillerie prévue à cet effet.
Approuver un échantillon de façonnage représentatif
Choisissez un échantillon intégrant les difficultés plutôt qu’un simple carré décoratif plan. Pour un lot de façade, il pourrait réunir un angle sortant, un chant inférieur apparent et une ouverture proche. Pour un panneau intérieur, une découpe d’équipement et une attache d’accouplement peuvent être plus utiles qu’un angle de façade sans rapport avec l’usage.
Comparez l’échantillon au plan, de face et de dos. Examinez le chant céramique pour détecter les éclats et le pourtour du composite pour repérer les vides ou écrasements locaux. Vérifiez que la fermeture correspond au plan, que le composant arrière reste accessible et que la pièce d’accouplement peut être montée sans tirer sur le bord céramique. Consignez les emplacements réels des contrôles et la référence d’aspect convenue.
Essayez ensuite l’ordre d’assemblage sur le support d’échantillon. Engagez la fixation, mettez la pièce voisine en place et retirez le panneau par le chemin prévu. Cela révèle un problème de dégagement avant qu’il ne soit reproduit sur toute la façade. L’échantillon accepté doit porter la révision du plan et l’identification des composants afin de comparer la production ultérieure au même détail.
Validez ensemble le chant visible et l’assemblage arrière. Un bel échantillon de face ne montre pas à lui seul si la fixation pourra s’engager, se régler ou rester accessible après la pose.
Émettre un plan de façonnage complet pour exécution
Le dossier de lancement doit permettre au façonnier d’identifier la pièce finie sans trancher des choix de conception sur la table de machine. Incluez ces éléments liés entre eux :
- Identité et orientation : identifiant unique du panneau, emplacement, flèche en vue de face, face visible et révision du plan.
- Géométrie : contour fini, dimensions de la face, épaisseur du support, ouvertures et toutes les cotes depuis le même repère.
- Pourtour : chaque chant apparent, profilé ou fermeture, angle et retour, y compris sa profondeur finie.
- Assemblage arrière : type de composant, emplacements, zones renforcées et espace nécessaire pour engager ou régler la fixation.
- Approbation et contrôle : gabarits d’équipement, référence de l’échantillon accepté et caractéristiques à contrôler avant l’emballage.
Pour un panneau mural simple avec une prise, la vue de face situe l’ouverture et le sens du décor ; la coupe montre la fermeture sur toute l’épaisseur du composite ; la vue de dos situe l’attache et confirme le dégagement de l’équipement. Ensemble, elles décrivent une seule pièce. Toute nouvelle révision de l’emplacement de la prise nécessite de vérifier les deux autres vues, plutôt que de modifier uniquement une cote près de l’ouverture.
Funtek fournit des panneaux à parement en grès cérame et âme en nid d’abeilles avec support à peaux en PU renforcé de fibres de verre. Transmettez la face prévue, la géométrie finie du panneau, les ouvertures et le plan des liaisons pour développer la configuration du panneau et de l’échantillon. Une fois la configuration acceptée, conservez l’identifiant et la révision avec le panneau pendant l’emballage et le contrôle à réception afin que la bonne pièce façonnée parvienne à son emplacement prévu.
