Guide Funtek de planification des décors marbre
Guide des faces aspect marbre et du calepinage en miroir
Procédure pratique de validation du nombre de faces, de l’identification A/B, du sens du veinage, des calepinages continus, des élévations numérotées, des plans de coupe et des panneaux de remplacement.
- ID de face, numéro de dalle, flèche d’orientation et joint prévu sur un même plan de validation
- Les ensembles A/B en miroir sont réservés et emballés dans l’ordre prévu
- Les panneaux de réserve suivent la même logique de face, d’orientation, de nuance et de lot
01 / SYSTÈMES DE FACES
Les calepinages aléatoires, continus et en miroir exigent des informations de commande différentes
N’utilisez pas « calepinage en miroir » comme terme générique pour n’importe quelle grande veine de marbre. Un projet n’est calepiné en miroir que lorsque les faces réelles sont produites, identifiées, réservées et approuvées, puis posées selon une séquence miroir.
| Système de faces | Effet du motif | Validation requise | Usage recommandé | Règle de remplacement |
|---|---|---|---|---|
| Face aléatoire | Chaque dalle reprend la même famille esthétique, sans garantie de continuité du veinage au droit des joints. | Échantillon, vue à l’échelle de la dalle entière, teinte/lot, finition | Plans de travail, mobilier et petits pans de mur ne nécessitant pas une continuité exacte du veinage | Rapprochez autant que possible le produit, la finition, la teinte, le lot et le mouvement du veinage. |
| Face directionnelle | Le mouvement principal du veinage présente un sens haut/bas ou gauche/droite. | Flèche de sens sur chaque dalle et chaque pièce découpée | Retombées, îlots, panneaux muraux et longues façades de meubles | Le panneau de remplacement doit garder la même orientation et un recadrage compatible. |
| Séquence continue | Les faces adjacentes prolongent le veinage dans le même sens. | Numéros de face, séquence, joints et élévation complète | Longs murs, façades d’accueil et couloirs | Réservez des faces de rechange de la même séquence et du même lot. |
| Calepinage en miroir A/B | Une face reflète la voisine autour de l’axe du joint. | Images A/B réelles, joint central, orientation et dimensions finies | Murs décoratifs, doubles îlots et fonds d’accueil | Remplacez la paire A/B si une face seule ne peut reproduire l’accord visuel. |
| Composition à quatre faces | Les faces A/B/C/D forment une élévation en miroir ou répétitive selon un calepinage prévu. | Élévation rendue et numérotée, signée avant réservation | Halls, murs d’hôtel et grands éléments architecturaux | Commandez 3 à 5 % de panneaux de rechange et affectez-les aux emplacements. |
02 / PLAN D’APPROBATION
Une seule élévation doit relier l’identification des faces, le sens du veinage, les dimensions de coupe et l’emplacement des joints
Un rendu de catalogue ne constitue pas une approbation de production. Le plan de calepinage Funtek affecte chaque dalle entière et chaque panneau fini à un emplacement numéroté avant l’emballage du jeu de faces.
Paire miroir A/B
Le joint central est une ligne de composition. Les deux dalles conservent la même orientation vers le haut tandis que le motif se répond en miroir.
Élévation numérotée à quatre faces
L’approbation enregistre l’ordre final de gauche à droite ; les étiquettes des caisses et du chantier reprennent la même séquence.
Chaque dossier d’approbation comprend
03 / RÈGLES DU PROJET
Réservez les faces avant la découpe et validez le recadrage avant l’usinage final
Envoyez l’élévation complète
Indiquez les dimensions finies du mur ou du mobilier, les ouvertures, les préférences de joints, la direction d’observation et la référence visuelle. Une quantité en mètres carrés seule ne permet pas de réserver le bon ensemble.
Validez les faces réelles
Confirmez le nombre de faces, l’identification A/B ou de séquence, la finition, la teinte/le lot, l’orientation des dalles et si chaque face est fournie en dalle entière ou découpée sur mesure.
Validez le recadrage et les joints
Superposez les panneaux finis aux images des faces. Avant usinage, déplacez joints ou recadrages s’ils coupent une veine forte, le centre, un robinet, une prise ou un équipement.
Reproduisez l’élévation dans la caisse
Gardez les mêmes numéros et flèches sur plans, étiquettes, listes de caisses et plans de pose. Chargez selon l’ordre de déchargement convenu, avec les premiers panneaux accessibles.
Pose à blanc et photographies
Disposez les panneaux numérotés dans l’ordre avant collage ou fixation mécanique. Vérifiez le sens vers le haut, les joints, l’éclairage, les retours et la continuité du veinage.
Protégez la composition visuelle
Prévoyez 2–3% de panneaux de réserve en général et 3–5% pour les élévations grandes ou complexes. Pour les paires A/B, envisagez de réserver une paire complète plutôt qu’une dalle sans correspondance.
04 / RÉFÉRENCES ACTUELLES ASPECT MARBRE
Sélectionnez le produit, puis demandez le jeu de faces réel
Les produits ci-dessous proviennent de la collection actuelle aspect marbre. Leur image définit l’orientation esthétique ; le dossier des faces d’usine détermine la séquence propre à la commande.

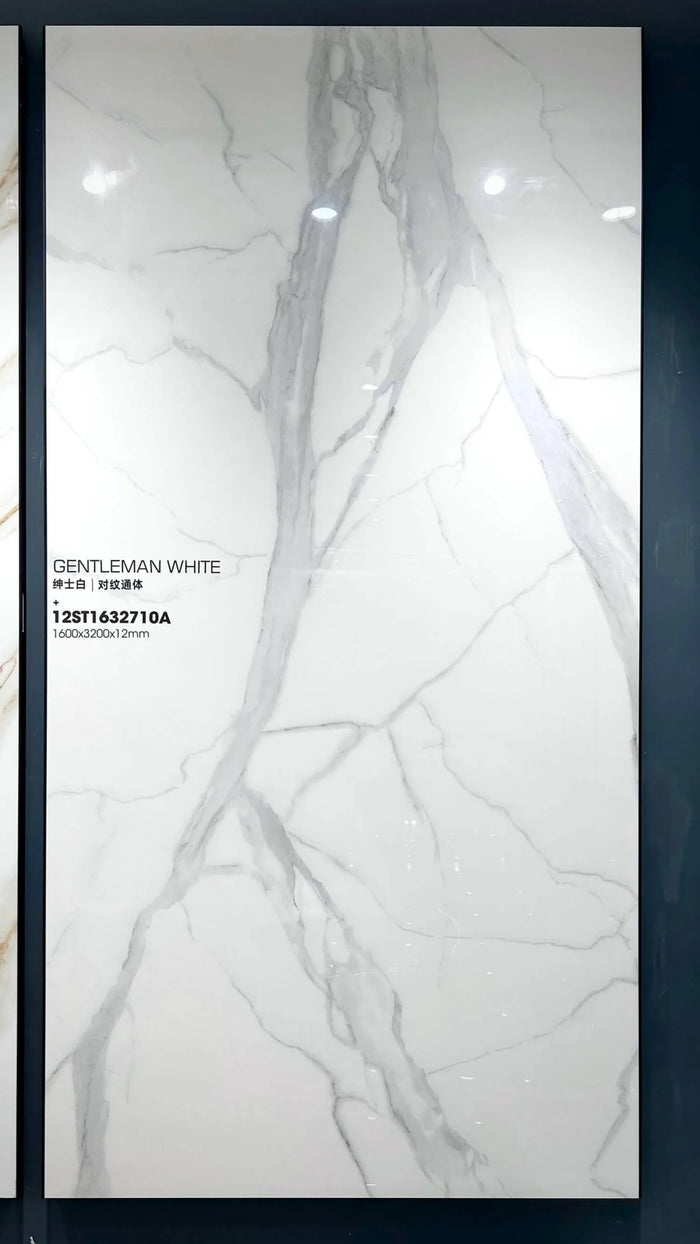

Gentleman White, plaque en pierre frittée au veinage argenté
Examinez le produit → demandez le nombre réel de faces, l’identification A/B, le sens et les images des dalles.

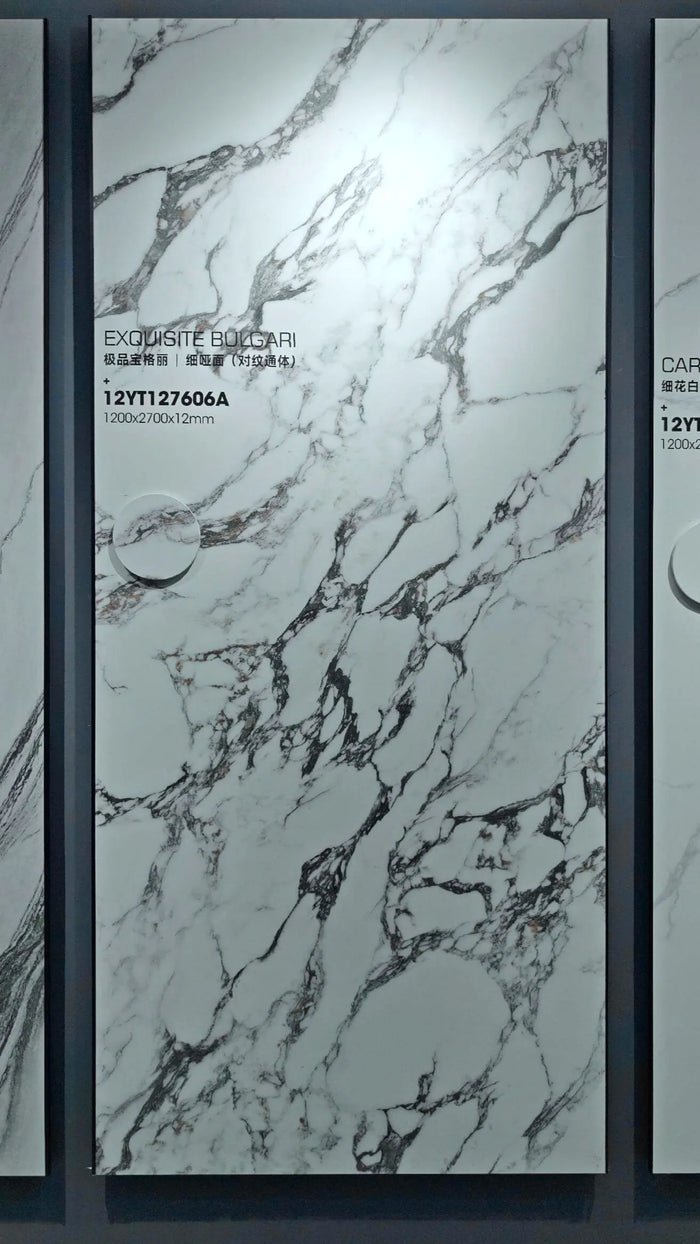

Exquisite Bulgari White, plaque en pierre frittée aspect brèche
Examinez le produit → demandez le nombre réel de faces, l’identification A/B, le sens et les images des dalles.

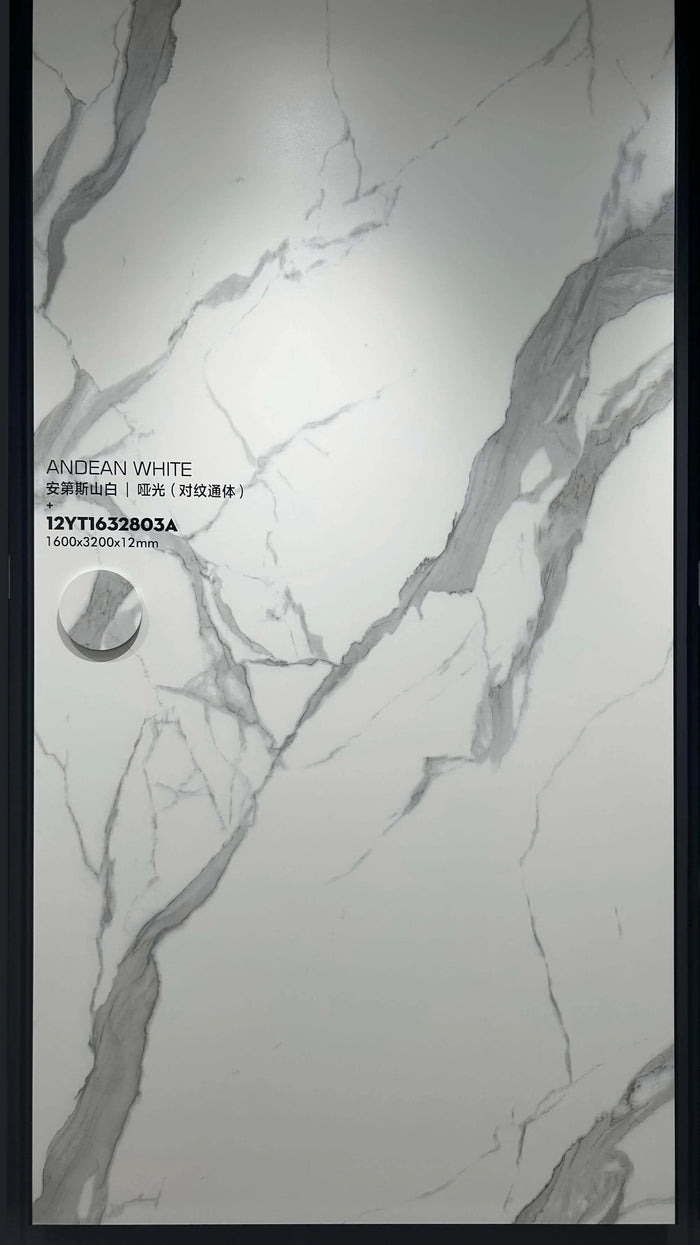

Andean White, plaque en pierre frittée au veinage nuageux
Examinez le produit → demandez le nombre réel de faces, l’identification A/B, le sens et les images des dalles.

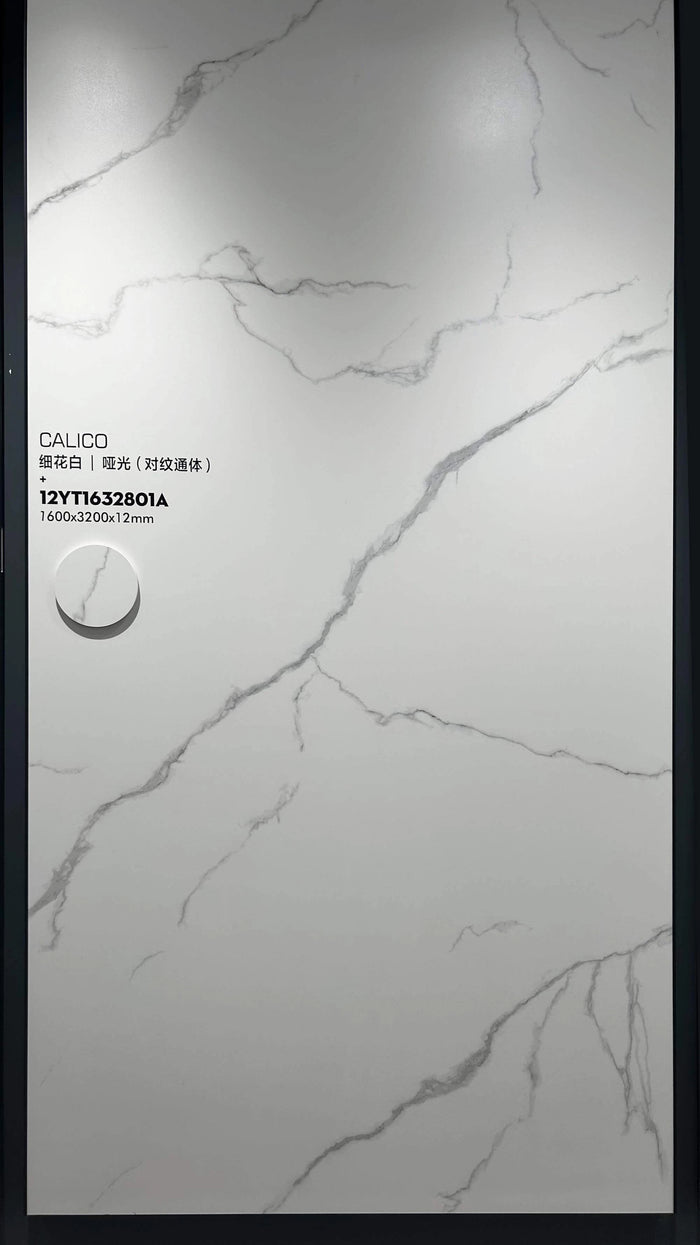

Calico White, plaque en pierre frittée au veinage fin
Examinez le produit → demandez le nombre réel de faces, l’identification A/B, le sens et les images des dalles.
05 / DONNÉES POUR LE DEVIS
Informations nécessaires pour chiffrer un calepinage de faces aspect marbre
| Donnée | Éléments à transmettre | Décision correspondante |
|---|---|---|
| Élévation | PDF/DWG indiquant les dimensions hors tout, les joints des panneaux, les ouvertures, les retours et les chants visibles | Nombre de faces, recadrage, position des joints et rendement matière |
| Référence visuelle | Produit sélectionné, sens souhaité du miroir ou de la continuité, veine dominante privilégiée | Présélection et choix du jeu de faces |
| Périmètre de fourniture | Dalles entières ou découpées, épaisseur, finition, chants, perçages, étiquettes | Gamme d’usinage et plan de contrôle |
| Quantité et rechanges | Quantité posée plus 2 à 3 % ou 3 à 5 % de rechange | Quantité réservée et stratégie de remplacement |
| Ordre de pose | Phases de pose, numéros d’étage ou de pièce, contraintes de déchargement et de stockage | Numéro de caisse, ordre d’emballage et étiquettes chantier |
BIBLIOTHÈQUE TECHNIQUE FUNTEK
Utilisez les quatre documents comme un système unique de contrôle du projet
La fiche technique produit définit ce qui est fourni ; le guide des faces définit ce qui est vu ; le manuel de façonnage définit comment le matériau est façonné et soutenu ; la norme qualité définit comment il est accepté.
Façonnage et pose
Rayons, découpes, porte-à-faux, supports, joints, éviers et ordre de coupe.
02Fiche technique
Groupes de corps de dalle, formats, épaisseurs, finitions, essais et poids des dalles.
03Guide des faces et du bookmatch
Faces A/B, orientation, séquence, plans, étiquettes et planification des pièces de réserve.
04Qualité et inspection
Tolérances dimensionnelles, contrôles de surface, lot, nuance, emballage et réclamations.
Envoyez le dernier plan, pas seulement une référence de couleur.
Indiquez l’application, le produit, le type de corps de dalle, la finition, le format, l’épaisseur, la quantité, les exigences de faces, les opérations de façonnage, la destination et le calendrier du projet. Funtek joindra au devis la solution matière et les points à examiner en usine.
