Chants à onglet en pierre frittée : réaliser des retombées assemblées à 45°

Découvrez comment des dalles fines en pierre frittée donnent aux chants d’un plan de travail une apparence massive. Suivez les assemblages à 45°, les quatre angles extérieurs, les collages et le support intérieur à travers un exemple associant une dalle de 15 mm à une retombée de 80 mm.
LuCharlotte LuCharlotte 16 min de lecture Mis à jour
Explorez cet article et son sujet avec l’IA

Vérifiez les affirmations clés, comparez des sources fiables et découvrez l’expérience pratique de Funtek en pierre frittée.

Les informations de l’article et les instructions de recherche sont préparées automatiquement.

Un chant à onglet en pierre frittée relie la dalle horizontale du plan de travail à une bande verticale distincte. Les deux chants à assembler sont coupés à 45°, puis collés pour former un angle à 90°. La bande, également appelée retombée, bandeau ou chant rapporté, donne au plan de travail une apparence plus épaisse, tandis que la dalle principale conserve son épaisseur d’origine.

La vidéo et le modèle interactif présentent un assemblage : une dalle de 15 mm avec une hauteur de chant finie de 80 mm. D’autres épaisseurs de dalle et hauteurs de retombée peuvent être combinées selon le projet. À l’intérieur se trouvent des renforts en pierre, un panneau de support en contreplaqué avec une ceinture périphérique fixée, et un cadre métallique d’appui muni de patins.

Suivez les deux assemblages à 45°, les bandes de renfort intérieures et le panneau de contreplaqué soutenu dans l’assemblage du plan de travail.

Explorez le plan de travail en 3D

Faites pivoter le modèle, séparez les pièces et examinez les assemblages. Cette visionneuse reprend l’exemple de la vidéo : une dalle de 15 mm et une retombée de 80 mm. Les exemples de dimensions ci-dessous présentent d’autres combinaisons d’épaisseur et de hauteur.

Vue éclatée du plan de travail : dalle, retombées, renforts en pierre, contreplaqué et support des meubles

Les éléments derrière un chant de plan de travail d’apparence massive

L’îlot fini semble constitué d’une dalle épaisse. Il est assemblé à partir d’un plateau, de quatre bandes de retombée verticales et de supports placés dessous.

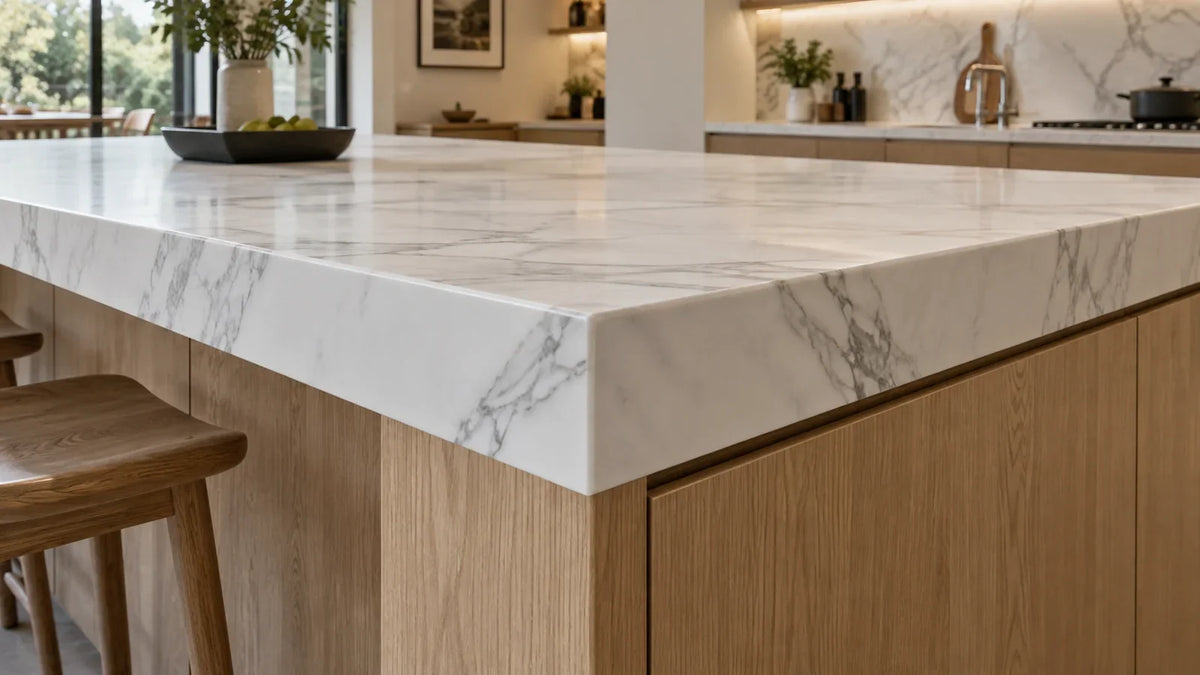

Îlot en pierre frittée avec retombée assemblée à onglet et portes de meubles en chêne
Cet exemple présente un chant apparent de 80 mm autour d’une dalle de 15 mm ; une autre hauteur de chant peut être prévue.

La retombée forme la face verticale visible. Les bandes de renfort en pierre renforcent l’assemblage du chant par l’arrière. Le panneau de support et le cadre d’appui portent le plan de travail et le relient à la structure des meubles.

Vue éclatée du plan de travail montrant la dalle, la colle, le panneau de support et les appuis périphériques
Vue éclatée : dalle supérieure, interface de collage mise en évidence, panneau de support en contreplaqué, renfort périphérique et appui sur les meubles. Le doré indique la colle ; le bleu, les renforts en pierre.

Un chant à onglet peut se limiter à la façade, se prolonger en retour sur les extrémités ou entourer les quatre côtés d’un îlot. Déterminez les côtés qui nécessitent une retombée avant la découpe : chaque retour ajoute une bande et des assemblages d’angle. Le guide des profils de chants de plans de travail aide à comparer les formes finies avant de choisir le mode de construction.

Vue 3D avec rendu des matériaux : vues en plan comparant des retombées en façade seule, en façade avec deux retours et sur les quatre côtés d’un plan de travail
Précisez les côtés visibles : façade seule, façade avec retours ou quatre côtés.

Un chant épaissi par collage gagne en profondeur grâce au collage de matière supplémentaire sous la dalle, ce qui laisse souvent une jonction de couches horizontale en façade. Une retombée assemblée à onglet prolonge la face vers le bas au moyen d’un assemblage en biais. Un panneau latéral en cascade descend le long du côté de l’îlot vers le sol ; il peut utiliser la même géométrie d’onglet entre le plateau et le panneau, mais sa hauteur et sa disposition d’appui sont différentes.

L’épaisseur de la dalle et la hauteur de chant finie sont deux dimensions distinctes

L’épaisseur de la dalle se mesure à travers la matière. La hauteur de chant finie se mesure verticalement, du dessus du plan jusqu’au bas de la retombée. Augmenter la hauteur de la retombée modifie le profil visible ; cela ne transforme pas la dalle horizontale en un bloc massif de cette hauteur.

Dans l’exemple 15 mm / 80 mm, le bas de la retombée se situe 65 mm sous la face inférieure de la dalle principale: 80 − 15 = 65 mm. Cette dimension compte à proximité des portes, façades de tiroirs, équipements d’évier et traverses de meubles. Décrire le chant uniquement comme « épais de 80 mm » ne précise ni sa construction intérieure ni les dégagements nécessaires.

Profondeur de la retombée sous la dalle = hauteur de chant finie − épaisseur de la dalle. Un chant de 80 mm est une possibilité, pas une exigence fixe. Les combinaisons ci-dessous montrent comment chacune des deux dimensions peut varier. Ce sont des exemples dimensionnels ; pour le plan de travail réel, choisissez ensemble la dalle, le panneau de support et les appuis.

Vue 3D avec rendu des matériaux : quatre exemples de hauteurs de chant, 40, 60, 80 et 100 mm, sur la même dalle de pierre frittée de 15 mm
Quatre exemples de hauteurs de chant — 40, 60, 80 et 100 mm — sur une dalle de 15 mm. Le plateau conserve son épaisseur de 15 mm.
Épaisseur de dalle Coupe du chant en rendu Hauteur de chant finie Distance du bas de la retombée sous la face inférieure de la dalle
12 mm Vue 3D avec rendu des matériaux : coupe d’une dalle de 12 mm avec une retombée visible de 40 mm, descendant de 28 mm sous la face inférieure de la dalle 40 mm 28 mm
12 mm Vue 3D avec rendu des matériaux : coupe d’une dalle de 12 mm avec une retombée visible de 60 mm, descendant de 48 mm sous la face inférieure de la dalle 60 mm 48 mm
15 mm Vue 3D avec rendu des matériaux : coupe d’une dalle de 15 mm avec une retombée visible de 50 mm, descendant de 35 mm sous la face inférieure de la dalle 50 mm 35 mm
15 mm Vue 3D avec rendu des matériaux : coupe d’une dalle de 15 mm avec une retombée visible de 80 mm, descendant de 65 mm sous la face inférieure de la dalle 80 mm 65 mm
20 mm Vue 3D avec rendu des matériaux : coupe d’une dalle de 20 mm avec une retombée visible de 60 mm, descendant de 40 mm sous la face inférieure de la dalle 60 mm 40 mm
20 mm Vue 3D avec rendu des matériaux : coupe d’une dalle de 20 mm avec une retombée visible de 100 mm, descendant de 80 mm sous la face inférieure de la dalle 100 mm 80 mm

Choisissez la hauteur visible du chant selon les proportions souhaitées et les dégagements par rapport aux meubles, puis vérifiez le détail du panneau de support et des appuis. Une retombée plus haute modifie la surface des assemblages, les pièces d’angle et le dégagement sous la dalle ; elle n’augmente pas automatiquement la capacité portante de la dalle. Le produit choisi détermine les épaisseurs qui peuvent réellement être fournies et usinées. Utilisez le guide de l’épaisseur des dalles pour plans de travail avec les spécifications du produit retenu pour effectuer ce choix.

Comment le plateau et la retombée forment un assemblage à onglet à 45°

Le chant supérieur de la retombée et le chant périphérique correspondant du plateau sont biseautés pour que leurs faces inclinées se rejoignent. Vues de côté, ces deux faces à 45° se referment en un angle droit. Les faces décoratives restent à l’extérieur et la colle se trouve entre les surfaces d’assemblage préparées.

Vue 3D avec rendu des matériaux : deux faces de contact à 45° formant un assemblage à angle droit entre le plateau et la retombée
Coupe latérale : deux faces complémentaires à 45° forment l’angle entre le plateau et la retombée.

Repérez les faces visibles et réalisez les biseaux correspondants

Le plan de découpe repère le plateau, chaque bande de retombée et la face qui doit rester visible. Retourner une bande dans le mauvais sens peut placer le biseau du mauvais côté ou inverser le motif. Le repérage des faces et l’étiquetage des pièces gardent l’orientation de coupe cohérente avec le plan de travail fini.

Le façonnier soutient la pièce, réalise le biseau avec un outillage adapté à la dalle choisie et contrôle la coupe par un montage d’essai. Dans le cas d’usinage à onglet de pierre frittée présenté par Yongtao, la régularité du biseau, l’état du chant et l’alignement au montage d’essai sont contrôlés avant collage. Le montage d’essai révèle les erreurs de coupe ou d’alignement avant l’application de la colle.

Montez à blanc, nettoyez et collez les faces de contact

Le montage à blanc consiste à rapprocher les pièces sans colle. La ligne du plateau doit s’aligner avec la retombée, l’angle doit se fermer selon la géométrie prévue et le joint doit rester régulier tout au long du chant. Un jeu qui s’élargit vers une extrémité signale une géométrie ou un positionnement à corriger avant l’ajout de colle.

Après préparation, les faces à assembler sont nettoyées et séchées conformément au système de collage. Une colle de teinte assortie est appliquée sur la zone de contact préparée, puis la retombée est mise en place en maintenant l’alignement du plateau et de la bande.

Vue 3D avec rendu des matériaux : contrôle du montage à blanc comparant des faces alignées, un joint qui s’élargit et un désaffleurement entre faces adjacentes
Contrôles du montage à blanc : largeur de joint régulière et faces affleurantes. Corrigez tout jeu qui s’élargit ou désaffleurement avant d’appliquer la colle.

Maintenez la géométrie pendant la montée en résistance de la colle

Des serre-joints ou un dispositif d’assemblage adapté maintiennent l’angle droit et empêchent une pièce de glisser par rapport à l’autre. L’excédent de colle est retiré au stade indiqué pour le produit choisi. Le temps de travail, le temps de maintien et le durcissement complet correspondent à des étapes différentes ; laissez l’assemblage soutenu jusqu’à ce que la colle ait acquis une résistance suffisante pour l’opération suivante.

Le système d’assemblage à onglet d’Integra montre comment des serre-joints dédiés et une colle de jointoiement compatible fonctionnent ensemble pendant la fabrication du chant.

Comment les quatre bandes de retombée se rejoignent aux angles extérieurs

Un îlot habillé sur quatre côtés comporte un second type d’onglet. Outre le long assemblage entre le plateau et la retombée, les extrémités des bandes de retombée adjacentes sont coupées pour se rejoindre autour de chaque angle extérieur. Cet onglet d’extrémité forme un joint d’angle vertical vu de face ; il est distinct du joint qui longe le chant supérieur.

Coupe d’extrémité à 45° sur la longue bande de retombée du plan de travail
La longue bande de retombée reçoit une coupe d’extrémité à 45°.
Coupe d’extrémité complémentaire à 45° sur la courte bande de retour
La courte bande de retour reçoit la coupe d’extrémité complémentaire.

Avant l’application de la colle, les deux faces d’extrémité sont contrôlées ensemble dans leur position de pose. Les faces extérieures doivent se rejoindre sans désaffleurement et les arêtes supérieures se prolonger au même niveau. Contrôlez simultanément l’angle et l’assemblage entre le plateau et la retombée : chaque bande doit s’ajuster aux deux.

Face de contact de la colle sur une extrémité de retombée coupée à onglet
La colle est appliquée sur la face de contact d’extrémité préparée.
Deux bandes de retombée se rejoignant en un joint vertical d’angle extérieur
Les deux extrémités se referment pour former le joint vertical d’angle extérieur.

La même relation se retrouve aux trois autres angles. Étiqueter les bandes avant, arrière, gauche et droite permet de suivre leurs coupes d’extrémité et le sens des motifs pendant la découpe, l’assemblage et l’emballage.

À l’intérieur de l’angle : renforts, panneau de support et appuis porteurs

Le L intérieur de cet exemple est constitué de deux bandes de renfort distinctes en pierre frittée: une longue bande derrière une retombée et une courte bande derrière la retombée adjacente. Leurs extrémités se rejoignent à l’angle. Ce sont des pièces supplémentaires à l’intérieur de l’assemblage, distinctes des bandes de retombée visibles à l’extérieur.

Bandes de renfort en pierre, longue et courte, présentées séparément derrière la retombée
Les deux bandes de renfort sont présentées séparément pour clarifier leurs positions.
Bande de renfort en pierre approchant de l’arrière de la retombée enduit de colle
La longue bande se rapproche de l’arrière de sa retombée, enduit de colle.

Chaque bande de renfort est collée à l’arrière de sa retombée et sous le plateau, dans la zone de contact prévue. Cela relie les pièces visibles en un assemblage de chant renforcé. Le renfort doit également être soutenu par-dessous, plutôt que de compter sur un étroit collage latéral pour porter tout l’assemblage.

Le manuel de plans de travail Neolith prévoit des bandes Neolith ou du granit dense pour ses renforts de chant à 45°, avec collage aux deux éléments et contact avec le mobilier. Il déconseille les renforts en quartz reconstitué, car les différences de mouvement peuvent affecter l’assemblage.

Deux bandes de renfort posées se rejoignant à l’angle intérieur
Les deux bandes posées renforcent les deux côtés de l’angle.

Le plateau en contreplaqué et sa ceinture périphérique fixée

Dans cette construction, un plateau horizontal en contreplaqué soutient la grande zone centrale. Des pièces distinctes en contreplaqué, disposées sous sa périphérie, forment des faces verticales derrière les renforts en pierre. Des vis relient cette ceinture au plateau : les éléments en contreplaqué constituent ainsi un ensemble de support fixé, plutôt que des bandes libres reliées uniquement par leurs chants.

Vue de dessus du panneau de support en contreplaqué à l’intérieur des renforts périphériques en pierre
Vu du dessus, le contreplaqué se trouve à l’intérieur du renfort périphérique ; les têtes de vis repèrent les liaisons de sa ceinture.
Panneau de support en contreplaqué et ceinture vissée descendant sur le rail d’appui
Le plateau et sa ceinture fixée descendent sur le rail d’appui muni de patins.

La ceinture verticale est un élément de contreplaqué ajouté. Ce n’est pas un pli du panneau horizontal. Représenter séparément ces pièces sur la coupe aide le façonnier à positionner les fixations, préserver l’épaisseur du panneau de support et éviter les interférences avec la retombée.

La charge se transmet à la structure des meubles

Un patin d’appui sépare le rail métallique périphérique des renforts en pierre et de la ceinture en contreplaqué qui reposent dessus. Des traverses soutiennent le panneau central, et le cadre transmet la charge aux meubles.

Ajouter de la colle ne remplace pas un point d’appui manquant. Les renforts et le panneau de support doivent reposer sur le cadre placé dessous.

Coupe montrant la dalle, la colle, la ceinture en contreplaqué, le renfort en pierre et le rail d’appui muni de patins
Coupe du plateau, de la retombée, du renfort, de la ceinture en contreplaqué et du rail d’appui muni de patins.
Vue de dessous de la ceinture en contreplaqué soutenue et de la retombée en pierre
Vue de dessous de la disposition des appuis périphériques.

Les configurations d’appui peuvent aussi utiliser d’autres panneaux de support ou d’autres dispositions de meubles et de cadres. La dalle, les ouvertures et les portées choisies déterminent la construction adaptée. Le guide des plans de travail Dekton de Cosentino distingue les renforts des appuis porteurs et place les renforts dans l’alignement de ces appuis. Les limites de portée propres à une marque appartiennent au système choisi ; elles ne doivent pas être transposées d’un matériau à l’autre au seul motif que les chants se ressemblent.

Pour comprendre plus largement les relations entre appuis, ouvertures et pose, consultez le manuel Funtek de fabrication et d’installation.

Choisissez la colle pour chaque interface de collage

L’assemblage comporte des liaisons pierre-pierre et pierre-panneau de support. L’onglet entre le plateau et la retombée, les angles aux extrémités des retombées et les liaisons des renforts exigent une colle compatible avec la dalle précise et l’opération de fabrication. Pour coller sur du contreplaqué ou du métal, il faut vérifier les mouvements de ces matériaux, leur préparation et la compatibilité de la colle.

Par exemple, Integra Surface Bonder Horizon est un produit méthacrylate bicomposant présenté pour la fabrication en pierre frittée et en grès cérame, notamment les assemblages à onglet et les applications verticales. Les usages de jointoiement annoncés ne prouvent pas sa compatibilité avec tous les matériaux de support de plans de travail.

Consignez le produit et la méthode d’application pour chaque interface sur le détail d’assemblage. La couleur du joint, la tenue sans coulure sur une face verticale, les limites d’épaisseur du film de colle, les conditions de service et les exigences de durcissement influencent tous le choix. Si le panneau de support a besoin de liberté de mouvement, utilisez un système de fixation qui l’autorise.

Vue 3D avec rendu des matériaux : couches séparées situant la colle entre la retombée et le renfort en pierre, puis entre le renfort et le contreplaqué, avec un rail d’appui muni de patins dessous
Les collages pierre-pierre et pierre-panneau de support sont spécifiés séparément. Les appuis porteurs restent sous le chant renforcé.

Planifiez les veines avant la découpe des bandes de chant

Un plateau aspect marbre et sa retombée peuvent avoir des fonds assortis tout en présentant une rupture soudaine des veines. Le plateau et les bandes doivent être repérés sur la dalle entière avant découpe, puis contrôlés dans leur orientation finale.

Vue 3D avec rendu des matériaux : plateau et bandes de retombée voisines planifiés sur la dalle décorative entière
Planifiez ensemble le plateau et les bandes de retombée voisines, en conservant le repérage de la face et du sens prévus.

Une bande adjacente est souvent un bon point de départ, car elle reprend le motif voisin du plateau. Toutefois, les traits de scie retirent de la matière, et retourner la bande modifie la façon dont sa face est vue. Un bon raccord en façade ne garantit pas non plus un raccord aussi réussi entre les deux faces de chaque angle extérieur.

Comparez le plateau proposé, la bande avant et les retours dans un même calepinage. Convenez de l’endroit où une veine marquée doit traverser le joint supérieur et des vues d’angle les plus importantes. Un corps pleine masse ou une âme de couleur assortie peut modifier l’aspect du chant apparent, mais ne prolonge pas automatiquement une veine imprimée en surface d’une pièce à l’autre. Le guide des faces, du livre ouvert et du calepinage des veines explique ces distinctions.

Contrôlez l’onglet fini et définissez le périmètre du devis

Examinez le chant terminé du dessus, de face et le long de l’angle sous une lumière latérale. Vérifiez la régularité du joint, l’alignement des faces, le niveau du bas de la retombée, les résidus de colle et les éclats près de la surface décorative. Un angle extérieur doit présenter une finition aboutie plutôt qu’une pointe vive et fragile.

Le petit chanfrein final ou l’adoucissement d’arête doit respecter les recommandations de la dalle choisie et l’échantillon de chant approuvé. À titre d’exemple, les recommandations de joint de Neolith préconisent un micro-chanfrein et un appui le long du joint. Un polissage excessif destiné à masquer un joint peut modifier une face décorée ; l’aspect doit donc être obtenu par un ajustage précis et une finition maîtrisée.

Pour un îlot avec retombées sur les quatre côtés, intégrez les bandes au plan de découpe de la dalle. Dans l’exemple de 2000 × 800 mm, le périmètre nominal est de 5.6 m: 2 × (2.0 + 0.8). C’est la longueur nominale des assemblages entre le plateau et les retombées, à laquelle s’ajoutent les quatre assemblages d’angles extérieurs. Le devis doit aussi tenir compte des surcotes de découpe, du calepinage des veines, des ouvertures, de l’emballage et des appuis.

Envoyez le plan et une coupe agrandie du chant indiquant la dalle choisie, l’épaisseur nominale, la hauteur de chant finie, les côtés usinés et le sens des veines. Précisez si la fourniture porte sur des dalles, des pièces découpées ou des éléments assemblés, et si les angles doivent être collés avant livraison ou sur chantier. Ces détails rendent les devis comparables en identifiant le travail au-delà de la dalle elle-même.

Si vous définissez la spécification complète du plan de travail, le guide de projet de plan de travail en pierre frittée aborde les choix de matériaux et de commande associés.

Demandez un devis pour un projet de chants à onglet

Envoyez les dimensions de votre plan de travail, la dalle choisie, son épaisseur, la hauteur de retombée finie et les côtés visibles. Funtek peut examiner les besoins en matériaux et en fabrication dans le cadre du devis de votre projet.

Mitered Countertop Edge Questions

01

Does an edge against a wall need the same drop apron as the front?

A wall-hidden edge does not automatically need a decorative apron. It still needs the specified edge preparation, support and wall clearance. Mark the exposed fronts, ends and returns separately so the cutting and quotation scope includes the edges that will actually be visible.

02

Will the miter seam be completely invisible on a white marble-look slab?

Expect a fine joint line whose visibility depends on fit, adhesive color and the pattern at that location. A white background and a vein crossing the seam can reveal different aspects of the joint. Compare an edge sample under front and side lighting, in the selected finish, before approving the appearance.

03

Can an 80 mm drop edge obstruct a drawer?

Yes, if the apron and drawer occupy the same space. With a 15 mm slab and an 80 mm finished edge measured from its top, the apron extends 65 mm below the slab underside. Check that zone against the drawer front, its fully opened position and the support frame before fixing the cabinet and countertop dimensions.

04

Can a chip at a mitered outside corner be repaired?

Small surface chips can sometimes be filled and color-matched with a repair system suitable for the slab. A repair may remain visible, especially across a strong vein or textured finish. A detached apron or fractured joint needs its bond and support assessed; a cosmetic filler alone does not restore that connection.

05

Should four-sided mitered edges be assembled before shipping?

Both preassembled and separate-component arrangements are possible. Preassembly reduces joint work on site but needs a supported transport arrangement, protected corners and adequate access for handling. Separate labeled pieces change the packing and handling demands but require a planned on-site assembly, support and cure sequence. State the intended arrangement in the quotation and drawings.
