Une structure en nid d’abeilles est légère parce que ses parois minces délimitent un grand volume de vide. Ses propriétés mécaniques utiles dépendent du matériau de ces parois, de leur géométrie et de la direction du chargement. Lorsqu’une âme en nid d’abeilles est collée entre des peaux rigides, le panneau sandwich obtenu peut résister efficacement à la flexion sans avoir la masse d’une section pleine de même épaisseur totale.
La compression, la flexion et l’absorption d’énergie décrivent des réponses différentes. Les travaux de recherche permettent de comprendre chacune d’elles et d’expliquer pourquoi une même géométrie en nid d’abeilles peut donner des résultats différents lorsque l’âme, les peaux ou les conditions de chargement changent.
Qu’est-ce qu’un matériau en nid d’abeilles ?
En ingénierie des structures, le nid d’abeilles est une organisation cellulaire constituée d’alvéoles creuses répétées, séparées par des parois minces. Les alvéoles traversent généralement l’épaisseur de l’âme. Les cellules hexagonales sont courantes, mais il existe aussi des configurations carrées, surexpansées et d’autres formes. Le terme désigne une structure, et non une substance particulière.

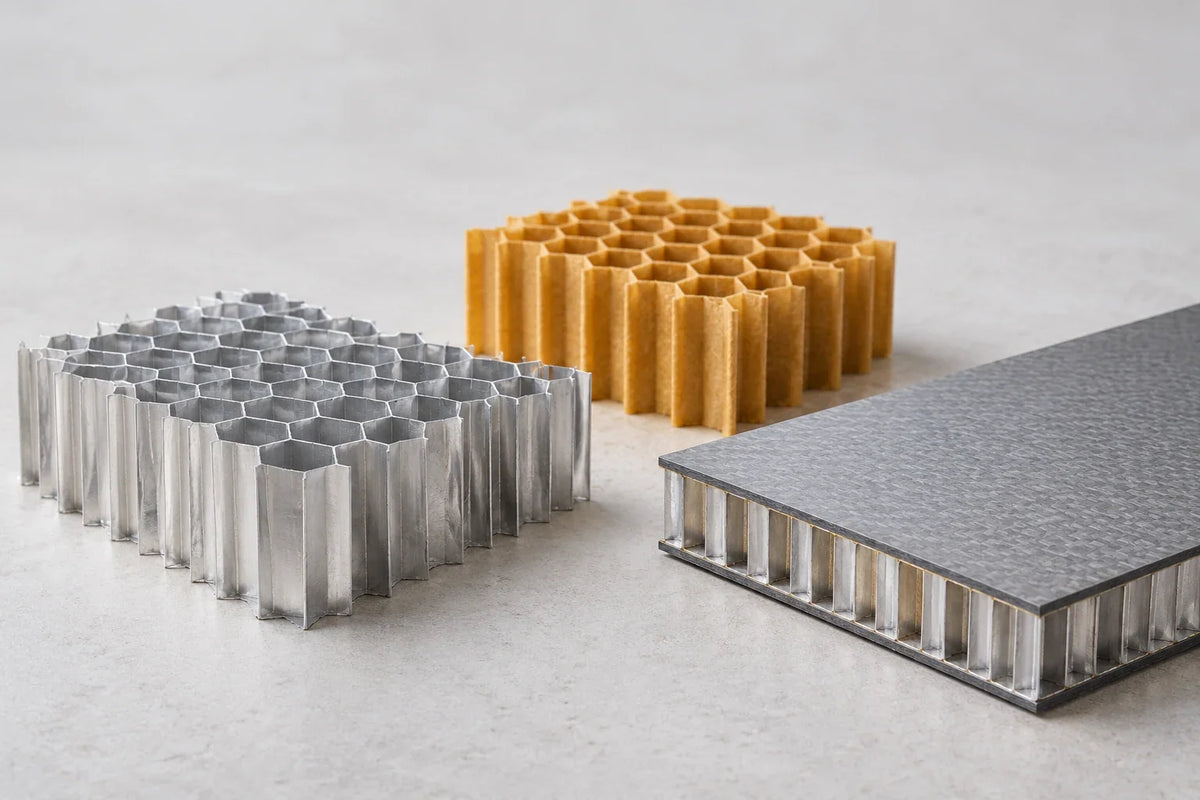

Il est important de distinguer une âme en nid d’abeilles d’un panneau sandwich à âme en nid d’abeilles. L’âme est la couche centrale cellulaire. Un panneau sandwich associe cette âme à des peaux collées. Le panneau fini possède donc des propriétés mécaniques que l’âme seule n’a pas. La revue de Tarlochan décrit des nids d’abeilles métalliques, polymères et en papier traité à la résine au sein de cette famille plus large de structures sandwich. [1]
Sur téléphone, balayez horizontalement pour comparer les matériaux. Sélectionnez une photographie pour l’agrandir.
| Matériau de l’âme | Détail du matériau | Paramètres qui varient | Exemples d’utilisation |
|---|---|---|---|
| Aluminium | |
Une feuille métallique mince constitue les parois des cellules. L’alliage, l’épaisseur de la feuille, la taille des cellules et le collage influencent la réponse. | Panneaux structurels légers et absorbeurs d’énergie. |
| Papier aramide |  |
Le papier aramide est mis en forme en cellules et stabilisé par une résine. Ce matériau diffère du papier d’emballage ordinaire. | Composants sandwich composites, notamment pour les aménagements intérieurs du secteur aérospatial. |
| Papier kraft |  |
La qualité du papier, son traitement et la construction du panneau qui l’entoure déterminent son aptitude à l’usage. | Emballage, mobilier léger et certains panneaux de construction. |
| Thermoplastique |  |
Des polymères comme le polypropylène offrent une autre possibilité pour réaliser des âmes cellulaires et des peaux compatibles. | Composants sandwich légers et applications de transport. |
Ces matériaux ne sont pas interchangeables au seul motif que leurs alvéoles se ressemblent. Cabrera, Alcock et Peijs ont étudié des peaux en polypropylène associées à des âmes en nid d’abeilles ou en mousse de polypropylène, montrant que le concept sandwich peut aussi être conçu autour d’un système de matériaux thermoplastiques. [6] Les composants de construction à âme en papier ont leur propre histoire de développement expérimental, documentée dans le rapport de recherche du National Bureau of Standards. [7]
Pourquoi les alvéoles hexagonales sont-elles si courantes ?
Les hexagones réguliers s’assemblent sans laisser de vide et partagent leurs parois avec les cellules voisines. Ils constituent ainsi un moyen efficace de diviser une surface en compartiments répétés.
L’article de Thomas Hales, The Honeycomb Conjecture, publié en 2001, a établi un résultat géométrique précis : aucune partition du plan en régions de même aire ne peut présenter une longueur totale de frontières inférieure à celle d’un pavage en hexagones réguliers. [2] Dans une comparaison simple entre cellules régulières de même aire, un hexagone nécessite moins de périmètre qu’un carré ou qu’un triangle équilatéral.
Ce résultat concerne la longueur des frontières. Les performances mécaniques font également intervenir l’épaisseur des parois, le matériau, les assemblages et la direction du chargement. Une forme économe en matériau de paroi ne présente pas automatiquement la résistance à la compression ou la rigidité en flexion la plus élevée dans toutes les situations d’ingénierie.
Pourquoi le nid d’abeilles est-il léger ?
Un bloc plein contient du matériau dans tout son volume. Une âme en nid d’abeilles non remplie concentre le matériau dans des parois minces et laisse l’intérieur des cellules vide. Sa masse volumique apparente correspond à la masse de l’âme entière divisée par son volume extérieur, vides compris.
La densité relative compare cette masse volumique apparente à la masse volumique du matériau constitutif des parois à l’état plein. Elle permet de décrire la proportion de matériau dans la structure cellulaire. Une densité relative plus faible signifie généralement une masse moindre, mais modifie aussi l’épaisseur des parois et les chemins de transmission des charges disponibles.
Par exemple, le nid d’abeilles d’aluminium étudié par Ceci et ses collègues avait une masse volumique d’âme spécifiée de 56 kg/m³. Cette recherche examine comment une âme d’aussi faible masse volumique résiste à la compression et absorbe de l’énergie. [3] Un panneau fini comprend aussi des peaux, de la colle et parfois des fermetures de chants ou des inserts ; sa masse doit donc inclure ces composants.
Pour les panneaux de construction, une valeur de masse volumique de l’âme et une masse du panneau fini par mètre carré répondent donc à des questions différentes. Cette distinction est approfondie dans l’article sur l’épaisseur, les dimensions et la masse du panneau complet.
Comment le nid d’abeilles résiste-t-il à la compression ?
Un chargement suivant l’axe des cellules sollicite les extrémités des parois. De nombreuses parois minces se répartissent la charge sur la surface de l’âme. À faible déformation, elles se raccourcissent élastiquement ; sous une charge plus élevée, elles peuvent flamber, se plier ou s’écraser.
Un chargement transversal aux cellules produit une réponse différente, faisant intervenir la flexion et la rotation des parois dans le plan du motif cellulaire. Un résultat de compression doit donc préciser la direction du chargement. Xia et ses collègues décrivent les propriétés relativement élevées en compression et en cisaillement hors plan d’un nid d’abeilles prismatique par rapport à sa réponse dans le plan. [4]
Dans les essais statiques de Ceci et ses collègues, quatre éprouvettes à âme en aluminium, hautes de 50 mm, ont été comprimées à 5 mm/min. Les contraintes au pic initial rapportées allaient de 6,2 à 7,9 MPa, tandis que les contraintes moyennes de plateau allaient de 2,8 à 3,2 MPa. [3, tableau 4]
Le pic initial et le plateau d’écrasement remplissent des fonctions différentes. Le pic marque le début d’un effondrement important ; le plateau décrit la résistance qui se maintient pendant la déformation des cellules. Un composant destiné à rester rigide en service et un absorbeur d’énergie destiné à s’écraser sont donc conçus en fonction de parties différentes de cette réponse.
Pourquoi un panneau sandwich à âme en nid d’abeilles résiste-t-il à la flexion ?
Lorsqu’un panneau fléchit, une peau est comprimée et la peau opposée est étirée. Éloigner les peaux porteuses l’une de l’autre accroît leur contribution à la rigidité en flexion. Une âme légère assure cet écartement tout en soutenant les peaux et en transmettant le cisaillement entre elles.
Les peaux, l’âme et la colle doivent travailler ensemble. Si les peaux glissent par rapport à l’âme, ou si l’âme ne peut pas reprendre le cisaillement requis, augmenter l’épaisseur totale ne permettra pas d’obtenir la rigidité recherchée. Distinguer ces rôles explique pourquoi une feuille cellulaire nue peut sembler souple, alors qu’un panneau sandwich collé paraît beaucoup plus rigide.
Solmaz et Topkaya fournissent un exemple expérimental utile. Leurs éprouvettes à peaux en aluminium avaient une âme de 10 mm de hauteur et des cellules de 6,35 mm. Sous une charge appliquée de 2000 N, les flèches rapportées étaient respectivement de 1,133 mm, 0,917 mm et 0,524 mm pour des épaisseurs de peau de 0,5 mm, 1,0 mm et 1,5 mm. [5, section 3.1]
Valeurs expérimentales sous 2000 N : peau de 0,5 mm → flèche de 1,133 mm ; peau de 1,0 mm → 0,917 mm ; peau de 1,5 mm → 0,524 mm. L’âme et le dispositif d’essai sont ceux de l’étude citée.
Ici, l’âme cellulaire a été conservée tandis que les peaux changeaient. Ce résultat montre pourquoi la « résistance du nid d’abeilles » ne se réduit pas à la seule forme des cellules. Il distingue aussi la rigidité, qui décrit la résistance à la déformation, de la résistance mécanique, qui décrit l’atteinte d’une limite de rupture.
Dans une autre comparaison, Xia et ses collègues ont testé des âmes en nid d’abeilles, ondulées, en mousse d’aluminium et en treillis, avec des peaux identiques et une même hauteur d’âme. Ces comparaisons contrôlées montrent pourquoi il faut évaluer l’architecture de l’âme sur une base précisée plutôt qu’en comparant des panneaux de constructions sans rapport entre elles. [4]
Comment le nid d’abeilles absorbe-t-il l’énergie ?
Après le début de l’effondrement, les parois des cellules peuvent former des plis successifs au fur et à mesure de la compression. La formation de ces déformations permanentes consomme du travail. L’énergie absorbée correspond au travail cumulé pendant la déformation, et non simplement à la force maximale enregistrée lors d’un essai.
La courbe force–déplacement permet de le visualiser : l’aire sous la courbe représente le travail. En le divisant par la masse de l’éprouvette, on obtient l’absorption spécifique d’énergie, utile pour comparer des structures dont le poids compte. La revue de Tarlochan explique comment la géométrie de l’âme et les modes de rupture influencent ce processus. [1]
Ceci et ses collègues ont rapporté une absorption spécifique d’énergie moyenne d’environ 44 J/g à 80% de déformation en compression pour leurs quatre éprouvettes en nid d’abeilles. Le graphique reprend les valeurs de leur tableau publié. [3, tableau 5]
À 80% de déformation, les éprouvettes 1–4 ont absorbé respectivement 45,8, 44,8, 45,1 et 41,4 J/g. Il s’agit de valeurs cumulées pendant une compression destructive, et non d’une énergie élastique récupérable comme celle d’un ressort.
Une structure légère en nid d’abeilles peut ainsi être utile dans un composant sacrificiel destiné à s’écraser. Une fois les cellules pliées et compactées, le retrait de la charge ne leur rend pas leur forme initiale. Résister aux charges ordinaires de service et absorber volontairement un choc sévère sont deux objectifs de conception différents.
Quels paramètres déterminent les performances du nid d’abeilles ?
La taille des cellules et l’épaisseur des parois déterminent la quantité de matériau de paroi dans l’âme et l’élancement de ces parois. Modifier l’une ou l’autre affecte la masse et la façon dont les cellules se déforment. Pour comparer deux âmes, il faut donc connaître leur géométrie et leur masse volumique, plutôt que de se limiter à une photographie de leurs hexagones.
La profondeur de l’âme et la direction influencent l’écartement des peaux, la déformation de cisaillement et la longueur sur laquelle une paroi peut devenir instable. Une profondeur accrue peut améliorer l’efficacité en flexion, mais modifie aussi les modes de rupture possibles. L’axe de chargement doit toujours figurer dans la spécification.
Les peaux et le collage complètent le chemin de transmission des charges. L’épaisseur et le matériau des peaux, la colle et la qualité de la liaison entre l’âme et les peaux influencent tous le comportement du panneau. L’indentation locale, le plissement des peaux, l’écrasement de l’âme et le décollement sont des modes distincts par lesquels l’assemblage peut atteindre sa limite.
Solmaz et Topkaya ont également constaté que des dommages préalables dus à des impacts à faible vitesse réduisaient la durée de vie en fatigue des éprouvettes sandwich testées. [5] Une bonne tenue en fatigue est donc une propriété d’un assemblage défini soumis à un historique de chargement défini, et non une garantie procurée par le motif en nid d’abeilles.
Le système de matériaux détermine aussi le comportement à la chaleur, à l’humidité et au feu. Une âme métallique, une âme en papier et une âme en polymère nécessitent des évaluations différentes. L’isolation thermique, l’absorption acoustique et le classement au feu ne peuvent pas être établis à partir de la seule forme des cellules.
Pourquoi le nid d’abeilles est-il utilisé dans différents secteurs ?
Le besoin récurrent est de reprendre une charge utile, de maintenir la forme d’un panneau ou d’absorber de l’énergie tout en limitant la masse. Différents secteurs associent le même principe structurel à des matériaux d’âme, des peaux et des détails de liaison différents.
Composants aérospatiaux, de transport et navals
Les aménagements intérieurs d’avions, les composants de véhicules et les panneaux destinés au secteur naval bénéficient de panneaux rigides sans masse excessive. Les composants de protection peuvent, à l’inverse, être conçus pour exploiter un écrasement progressif. Les études sur les sandwichs examinées par Tarlochan et menées par Xia et ses collègues traitent de ces objectifs mécaniques distincts. [1] [4]
Mobilier et emballage
Une âme épaisse et légère peut écarter les peaux d’une porte ou d’un panneau de meuble sans remplir toute l’épaisseur de matériau plein. Dans un emballage de protection, un matériau cellulaire peut aussi offrir une course d’écrasement maîtrisée. Le choix du matériau, la construction des chants et les points de fixation locaux doivent correspondre à l’usage prévu.
Panneaux de construction et de décoration
Dans les produits de construction, le nid d’abeilles peut soutenir une grande surface et donner de l’épaisseur au panneau tout en maîtrisant sa masse finale. Le parement décoratif, les peaux structurelles, l’âme et les fixations arrière ont des rôles distincts. La constitution d’un panneau en nid d’abeilles à parement en grès cérame est un exemple précis de combinaison de ces couches.
Le rapport du National Bureau of Standards sur les composants sandwich à âme en nid d’abeilles de papier montre que les applications de construction ne se limitent pas aux âmes métalliques. [7] Le choix doit toujours porter sur l’assemblage complet : la nature des peaux, le collage de l’âme, la réalisation des chants et des fixations, et les performances effectivement testées.
L’avantage pratique du nid d’abeilles réside donc dans son efficacité structurelle : il apporte une épaisseur utile et des chemins de transmission des charges avec relativement peu de matériau d’âme. Considérer ensemble les peaux, les cellules et les collages permet d’expliquer à la fois son large usage et les différences entre les produits en nid d’abeilles.
Références bibliographiques
- Tarlochan, F. (2021). Sandwich Structures for Energy Absorption Applications: A Review. Materials, 14, 4731.
- Hales, T. C. (2001). The Honeycomb Conjecture. Discrete & Computational Geometry, 25, 1–22. DOI: 10.1007/s004540010071.
- Ceci, A., Costanza, G., & Tata, M. E. (2025). Compressive Behavior, Mechanical Properties and Energy Absorption of Al Honeycomb and Al Closed-Cell Foam: A Comparison. Aerospace, 12, 32.
- Xia, F., Durandet, Y., Tan, P. J., & Ruan, D. (2022). Three-point bending performance of sandwich panels with various types of cores. Thin-Walled Structures, 179, 109723.
- Solmaz, M. Y., & Topkaya, T. (2020). The Flexural Fatigue Behavior of Honeycomb Sandwich Composites Following Low Velocity Impacts. Applied Sciences, 10, 7262.
- Cabrera, N. O., Alcock, B., & Peijs, T. (2008). Design and manufacture of all-PP sandwich panels based on co-extruded polypropylene tapes. Composites Part B: Engineering, 39, 1183–1195.
- Paper honeycomb sandwich panels as lightweight structural components (1972). National Bureau of Standards, Building Science Series 43.
