¿Estás planificando un exterior en piedra sinterizada y no tienes claro cómo fijar los paneles? Envía el alzado, la ubicación del edificio, el soporte y la superficie aproximada de la fachada. Te ayudamos a organizar el material, el despiece de paneles, las opciones de fijación compatibles, la secuencia de embalaje y las cuestiones que debe confirmar tu ingeniero de fachadas local.
Lenguaje de instalación / 01
Los equipos internacionales suelen describir una fachada por su método de fijación y por la forma en que la cámara gestiona el agua, el aire y el aislamiento. Utiliza los términos siguientes para iniciar la conversación correcta, sin asumir que toda pared con fijación mecánica constituye automáticamente una fachada ventilada.
Los paneles se unen a un sustrato preparado con un sistema de instalación seleccionado según el panel, el estado de la pared, la altura y los requisitos locales.
Confirma el sustrato, adhesivo, formato del panel, juntas y altura de instalación.Los paneles o conjuntos de paneles con respaldo se conectan a raíles y soportes mediante componentes mecánicos ocultos o visibles.
Confirma las cargas, los anclajes, el módulo de panel, la separación de los raíles, las tolerancias y el acceso.La capa exterior sostenida mecánicamente está coordinada con una cavidad drenada o ventilada, una barrera contra el clima, aislamiento y detalles específicos de incendios y cierre del proyecto.
El conjunto completo de la pared debe estar diseñado y aprobado según su clima y jurisdicción.Cuándo estudiar la fijación mecánica / 02
La fijación mecánica no es automáticamente la mejor solución para todas las paredes. Deben evaluarse conjuntamente la altura, el soporte, el cálculo frente al viento y al sismo, la geometría de los paneles, los requisitos de la cámara, la estrategia contra incendios y el acceso para sustituciones.
La altura del edificio, la ubicación, la exposición al viento y las condiciones sísmicas influyen en el tamaño del panel, el espaciamiento de los soportes y el anclaje.
La incorporación de un plano de drenaje, una capa aislante o una cámara ventilada modifica la profundidad de los soportes, los remates y los encuentros.
Las ventanas, los retornos, los intradós, los petos y las esquinas deben coordinarse antes de considerar definitivo el despiece de paneles.
Si es importante poder sustituir paneles individualmente, deben definirse con antelación la secuencia de fijación, el acceso a las juntas y el plan de paneles de repuesto.
Dos rutas de proyecto / desde el sistema fuente
El sistema de referencia diferencia las fachadas comerciales y públicas de las villas y edificios de poca altura. Ambas pueden utilizar paneles preparados en fábrica con fijación mecánica, pero sus requisitos de transmisión de cargas, cámara, protección contra incendios, impermeabilización, acceso y aprobación no son intercambiables.
01 / Edificios comerciales y públicos
Para oficinas, hoteles, hospitales, escuelas y parques industriales, el paquete de paneles debe estar dentro de un diseño de fachada específico para cada proyecto.
02 / Villas y edificios de poca altura
Los edificios de poca altura pueden utilizar una subestructura más ligera y colgadores ocultos, pero las ventanas, esquinas, retranqueos, petos y el arranque del muro siguen siendo detalles técnicos, no elementos decorativos secundarios.
La preparación en fábrica no compensa la falta de dimensiones de obra. Ambas vías requieren información verificada del soporte, planos coordinados, una maqueta aprobada del material y el sistema, referencias claras de los paneles y un plan de embalaje adaptado a la secuencia de recepción.
Anatomía del ensamblaje / 03
El sistema de referencia suministrado combina una cara de piedra sinterizada con un marco perimetral de aluminio de 3.0 mm, un panel de respaldo de aluminio con núcleo cónico, conectores ocultos, fijaciones de acero inoxidable y componentes modulares de suspensión. Después se coordinan los raíles, soportes, anclajes y capas de la envolvente con el edificio real.
El kit físico mostrado es una referencia del sistema, no un detalle constructivo universal. El formato final del panel, el respaldo, las fijaciones, las separaciones, la clase de corrosión, las barreras cortafuego de cámara, la impermeabilización y las conexiones estructurales deben especificarse y aprobarse para el proyecto.
Referencias del sistema físico / 04
La presentación original identifica cuatro decisiones de configuración que deben comprobarse antes del presupuesto: qué incluye el kit, cómo el marco de 3.0 mm soporta el respaldo de núcleo cónico, cómo se bloquean las fijaciones vistas y cómo las conexiones ocultas permiten la alineación y la sustitución planificada.
Revisa conjuntamente el módulo con respaldo, los perfiles perimetrales, los raíles, los colgadores, los conectores, las fijaciones y los remates. Confirma qué componentes están incluidos en el presupuesto y cuáles corresponden al sistema de fachada local.
El módulo fuente utiliza un marco perimetral de aluminio más grueso y un soporte de núcleo cónico para soportar un panel de gran formato, gestionar la planitud y las fuerzas de conexión dispersas a través del conjunto preparado.
Las tuercas y tornillos visibles en el kit de referencia son de acero inoxidable y se combinan con arandelas de bloqueo. La nivel, la cantidad, el procedimiento de ajuste y la inspección siguen siendo específicos de cada proyecto.
Los conectores interiores de la estructura mantienen un perímetro visualmente limpio y distribuyen los esfuerzos sin depender de soldaduras vistas. El acceso para sustitución debe integrarse en la secuencia de montaje antes de la instalación.
Registro de unión / 05
El proyecto original incluye alzados completos y estudios de raíles, esquinas, paredes inclinadas, alféizares y juntas rehundidas. Esa es la secuencia correcta: resolver los encuentros del edificio antes de tratar la fachada como un simple pedido de material por metro cuadrado.
El modelo del proyecto muestra los raíles principales, secundarios, soportes y anclajes como un camino de carga conectado. Los tamaños reales de los elementos, centros de fijación y anclajes de sustrato deben proceder de la ingeniería aprobada.
El modelo de esquina indica los retornos de paneles, la dirección del raíl, el acceso de instalación y el orden de los paneles adyacentes visibles antes de que se publiquen los tamaños terminados.
Confirme el módulo terminado, el ritmo de juntas, la dirección de los carriles y el rango de ajuste antes de cerrar el cuadro de paneles.
Marcar: retícula de paneles, referencia estructural, zonas de movimiento y juntas admisibles.Decida si la superficie gira, retorna, se corta a inglete o termina en un perfil. La decisión visual modifica las medidas terminadas y las posiciones de apoyo.
Marcar: tipo de esquina, profundidad de retorno, dirección de las vetas y canto visible.Trate el hueco como un conjunto coordinado. El drenaje del dintel, los retornos de las jambas, la pendiente del alféizar y los encuentros con el marco no pueden resolverse únicamente a partir de la superficie de fachada.
Marcar: posición del marco, profundidad del retranqueo, condición del alféizar y junta perimetral.Una banda retranqueada cambia la profundidad de las escuadras, los paneles de retorno, la alineación de las juntas y el acceso de instalación. Muéstrela tanto en sección como en alzado.
Marcar: profundidad, acabado del retorno, continuidad de juntas y secuencia de acceso.Coordine la separación respecto al terreno, el drenaje, la exposición a impactos, el vierteaguas y la primera línea de apoyo antes de establecer el módulo del panel inferior.
Marcar: cota acabada, ruta de drenaje, separación y cierre.Las terminaciones superiores deben coordinar el apoyo de los paneles con la albardilla, la gestión del agua, la ventilación y el movimiento en el borde de cubierta.
Marcar: albardilla, cierre de cámara, recorrido de ventilación y encuentro de impermeabilización.Los modelos de referencia y diagramas explican la intención de coordinación. No establecen las dimensiones finales, el drenaje, la impermeabilización, la capacidad estructural ni el cumplimiento de la normativa.
Del alzado a la caja / 06
Un paquete de fachada coordinado relaciona el alzado arquitectónico con las referencias de los paneles, la inspección, el embalaje y la identificación en obra. Confirma los requisitos de identificación antes de producir, en lugar de reconstruir la secuencia después del envío.
Dirección de la superficie / 07
Deben confirmarse la aptitud para exterior, el acabado, el espesor y la disponibilidad exacta del producto y proyecto seleccionados. Utiliza estas fichas para iniciar una preselección visual, no como especificación automática de fachada.

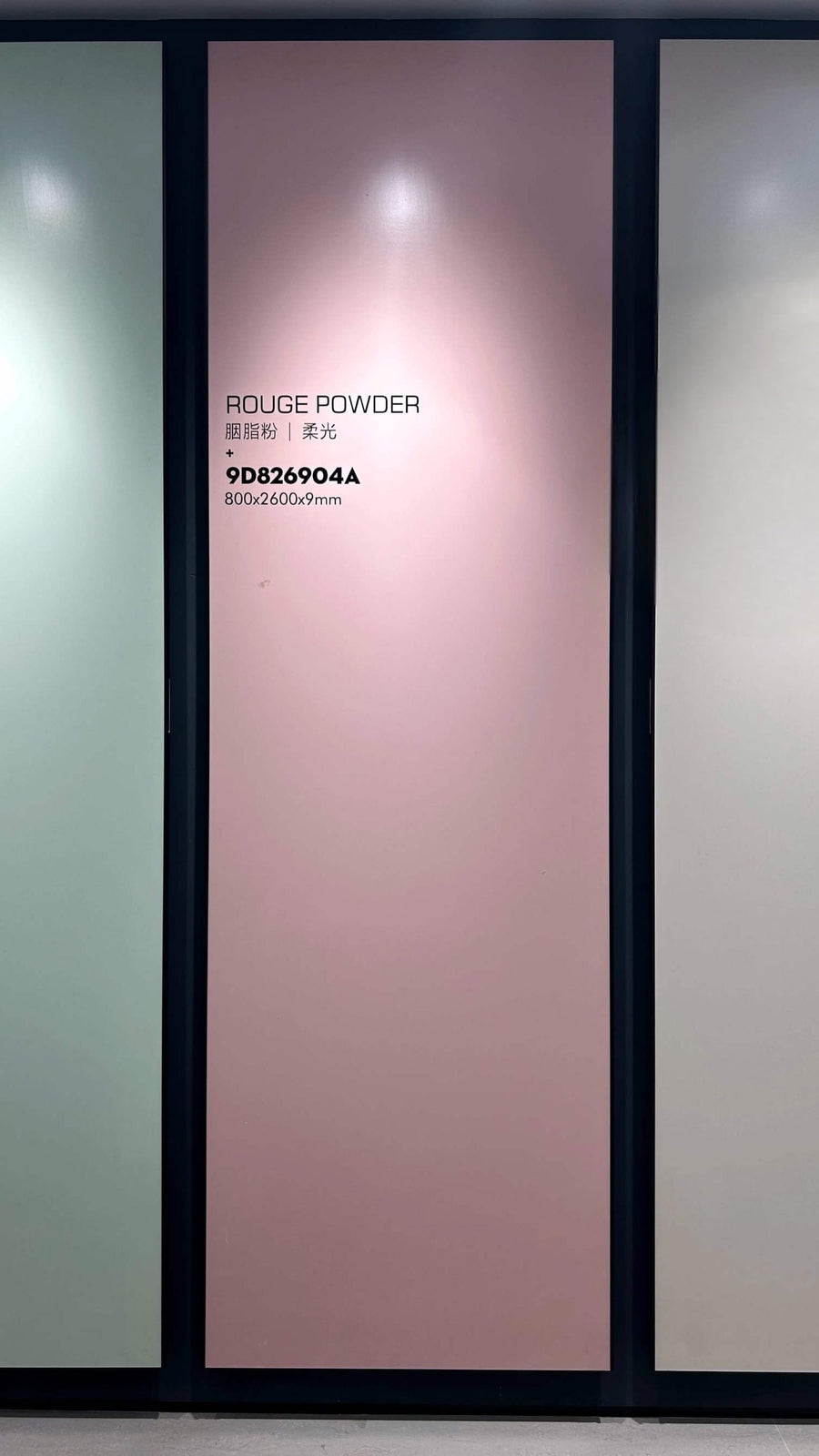

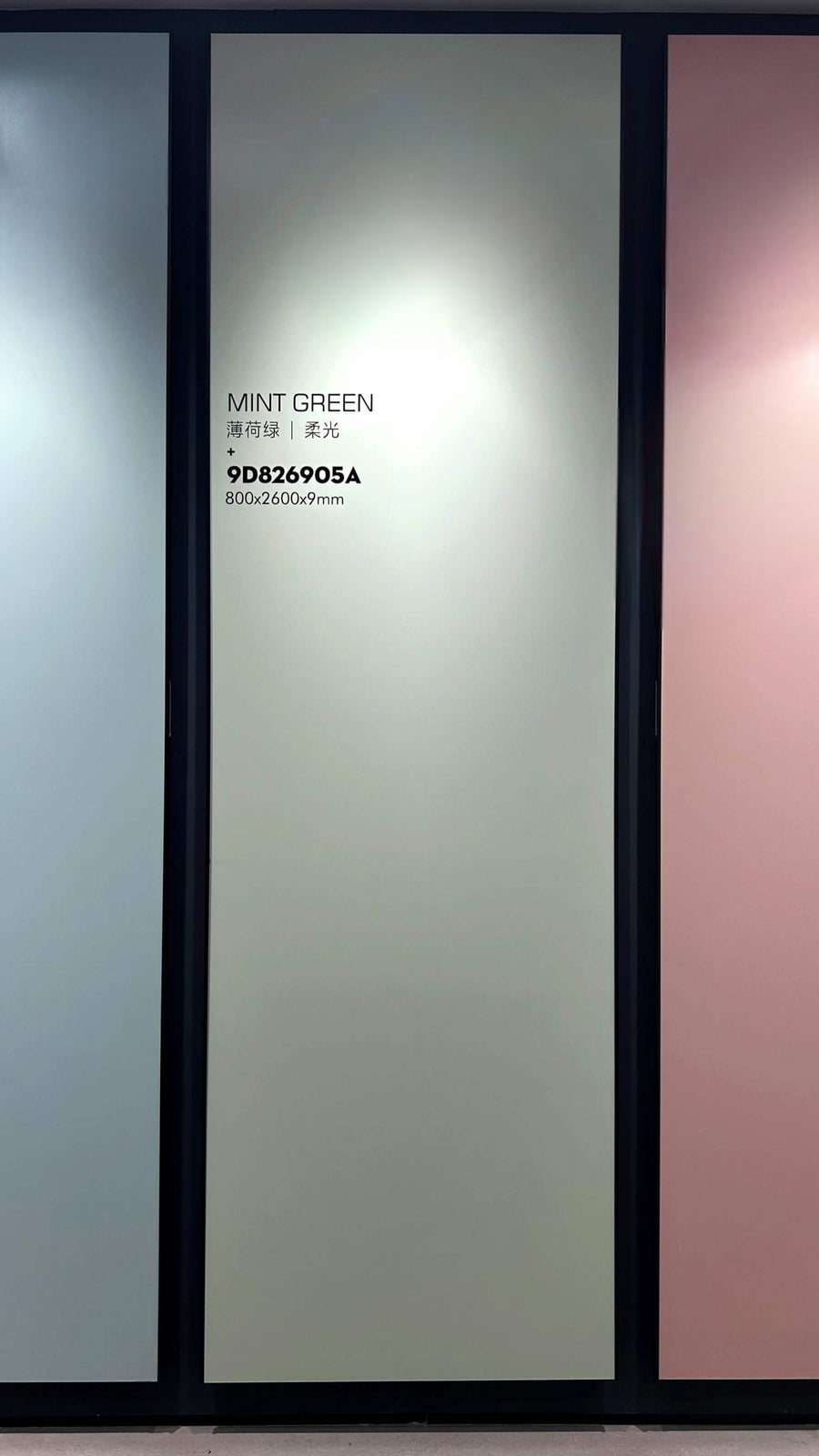

Candidato a la superficie de la fachada

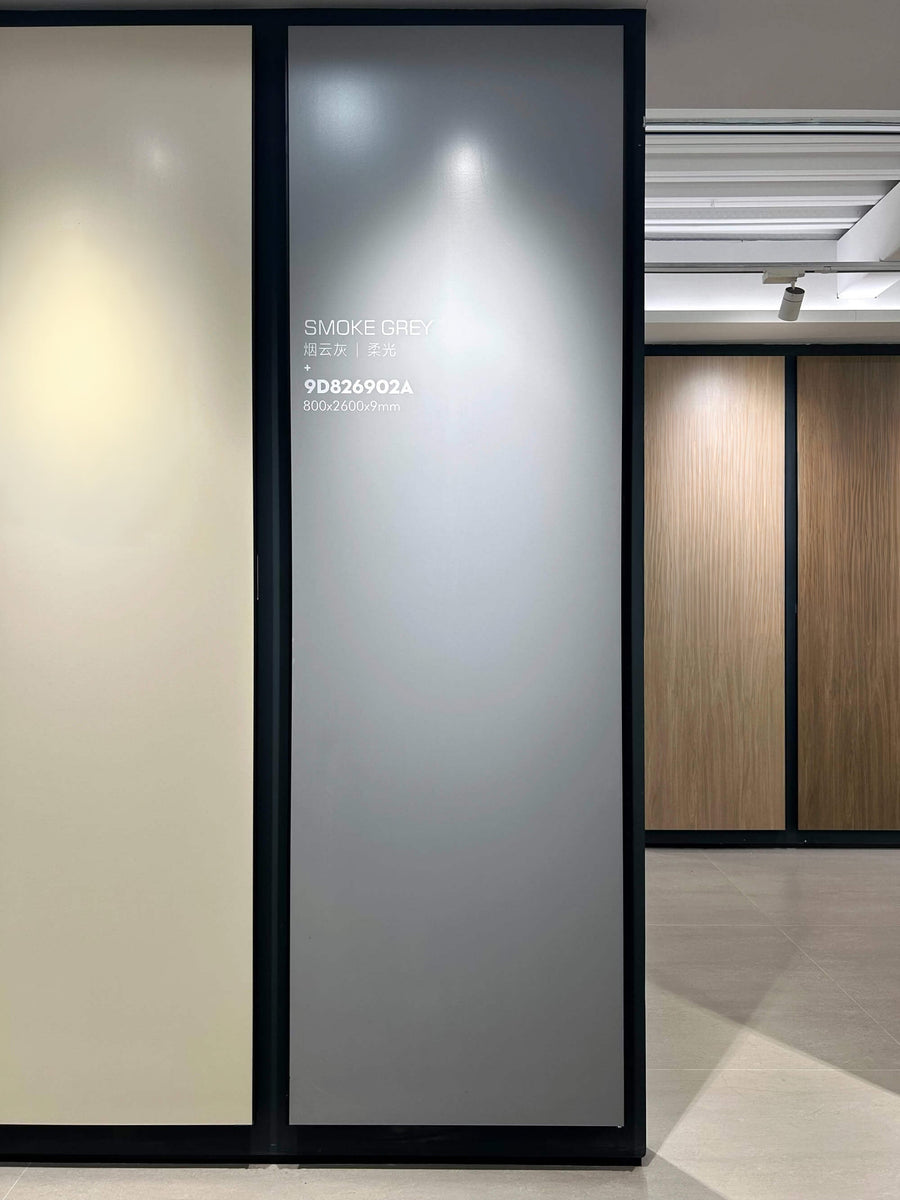

Candidato a la superficie de la fachada

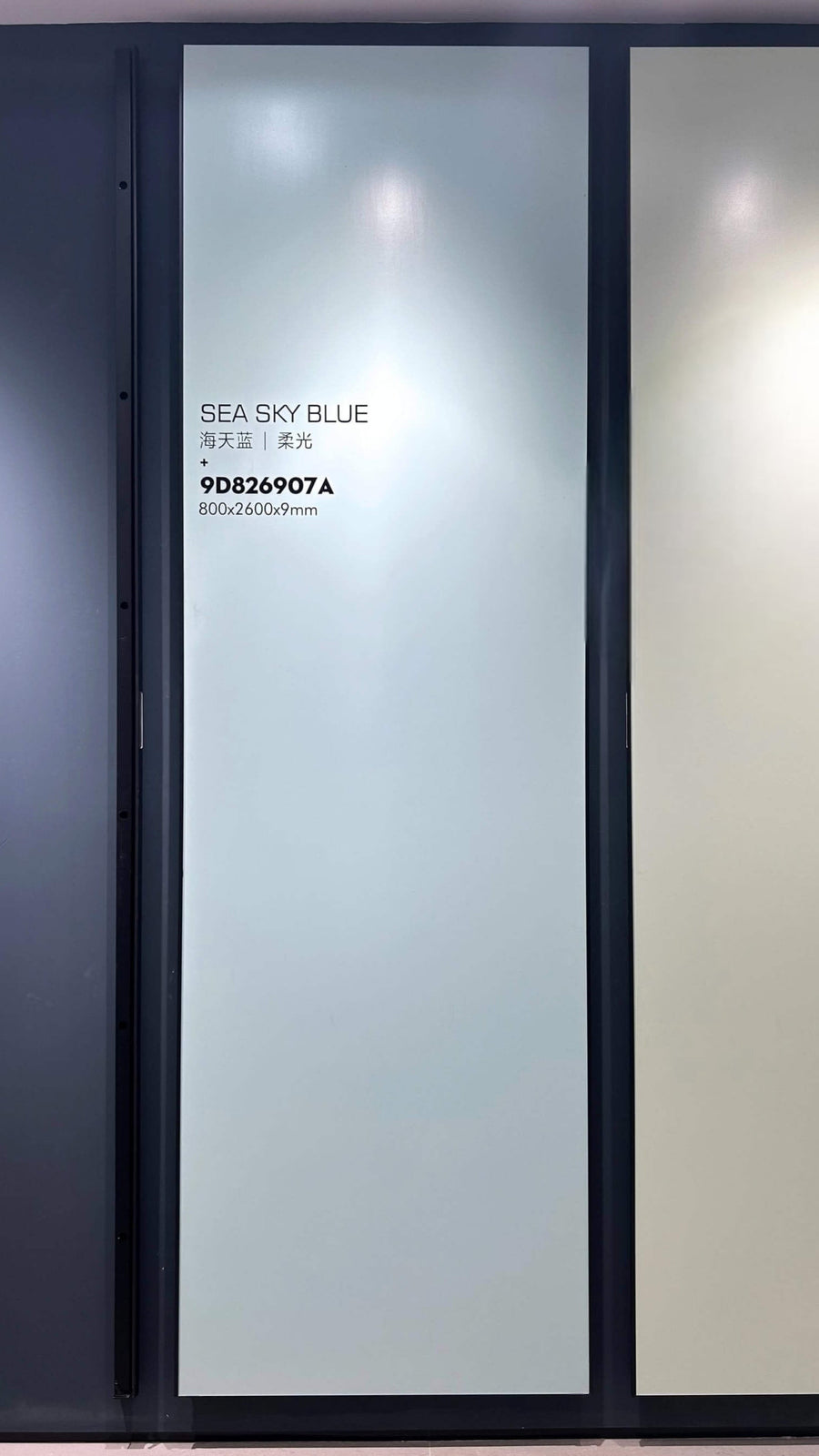

Candidato a la superficie de la fachada
Mapa de responsabilidades / 08
Tu contacto Funtek dedicado ayuda a organizar el material y a proporcionar información. El equipo responsable del proyecto confirma el diseño final de la pared, los cálculos, las aprobaciones y la instalación.
Funtek suministro de proyectos
Diseño del proyecto y emplazamiento
Preparador de información de fachada / 09
Una imagen de referencia, un PDF marcado o un alzado preliminar son suficientes para empezar. Indícanos qué aspectos ya están confirmados. Tu contacto exclusivo de Funtek te ayudará a organizar la información pendiente sobre el material y el suministro.
Camino del proyecto / 10
La secuencia puede ajustarse al proyecto, pero los dibujos, maquetas, aprobaciones e identificación deben resolverse antes de que la fachada se convierta en un problema de envío.
El equipo de proyecto confirma dimensiones, estado del muro de soporte, niveles de referencia, aberturas, accesos y ubicaciones que requieren medición en lugar de estimación.
Coordine módulos de paneles, carriles, escuadras, anclajes, profundidad de cámara, esquinas, retranqueos, ventanas, petos y detalles de base con el ingeniero de fachadas responsable.
Confirme el diseño y acabado de la piedra sinterizada, el aspecto de las juntas, la composición del panel con respaldo, los herrajes visibles, la tolerancia y un encuentro representativo antes de producir.
Corte y procese el material aprobado, monte los componentes de respaldo especificados, aplique las referencias de panel e inspeccione conforme al cuadro acordado.
El contratista cualificado en obra instala y verifica anclajes, escuadras y carriles, y establece después el rango de ajuste requerido para los paneles preparados.
Los paneles se instalan según la secuencia aprobada; las juntas, esquinas, aberturas, el drenaje, la impermeabilización y los cierres de cámara se comprueban como trabajos coordinados.
Registre las referencias de paneles y cajas, los resultados de inspección acordados y cualquier procedimiento de paneles de reserva o reposición necesario para el mantenimiento futuro.
Preguntas sobre la especificación / FAQ
Es un sistema de revestimiento exterior en el que un panel de piedra sinterizada preparado, o su conjunto, se conecta a carriles, colgadores, escuadras u otros componentes mecánicos diseñados, en lugar de depender únicamente de la adhesión directa. El conjunto exacto debe seleccionarse y aprobarse para el proyecto.
No necesariamente. La fijación mecánica describe cómo se sostiene el panel. Una fachada ventilada o pluvial depende además de la cámara diseñada, el recorrido de drenaje o ventilación, la barrera contra la intemperie, el aislamiento, los cierres y otros detalles de la envolvente del edificio.
El espesor no puede elegirse únicamente por el tipo de edificio. El formato de los paneles, el concepto de respaldo, el método de fijación, las cargas, el acabado, el procesamiento de cantos y el conjunto ensayado o calculado influyen en la decisión. Podemos confirmar las opciones de material actuales mientras el ingeniero responsable aprueba el sistema definitivo.
La fijación oculta puede ser posible según el conjunto del panel, el respaldo, el sistema de carriles, el acceso a las juntas y los requisitos de ingeniería. Envíe el aspecto deseado y los detalles de encuentros para revisar conjuntamente la visibilidad y el acceso para reposición.
Envíe la ubicación del proyecto, el tipo y altura del edificio, la superficie aproximada de fachada, los alzados, las aberturas, el soporte, los requisitos de aislamiento o cámara, la superficie preferida, el módulo de panel previsto, la cantidad, el destino y el calendario. Basta con información preliminar o incompleta para empezar.
El ingeniero de fachadas cualificado, el ingeniero estructural, el arquitecto y el contratista responsable del proyecto deben confirmar los cálculos definitivos, la estructura de soporte, los anclajes, la estrategia contra incendios, el drenaje, la impermeabilización, las barreras de cámara, las aprobaciones y el método de instalación para la jurisdicción local.
Las referencias de paneles, alzados y cajas pueden acordarse cuando el pedido requiera identificación según la secuencia de instalación. Confirme los requisitos de marcado, embalaje y paneles de reserva antes de producir para incluirlos en el plan de suministro e inspección.
La sustitución individual puede resultar más sencilla en un sistema diseñado para permitir el acceso, pero depende de la secuencia de fijación, el diseño de las juntas, los paneles circundantes y la disponibilidad de repuestos del mismo aspecto. La estrategia de sustitución debe revisarse antes de aprobar el sistema y el margen de repuestos.
