قبل البدء
ركّب الحجر المُلبَّد بإعداد قاعدة ثابتة ومستوية السطح، وتجربة التوزيع دون لاصق، واستخدام نظام اللصق أو الدعم المعتمد، والحفاظ على فواصل الحركة، وفحص التركيب قبل وضعه في الخدمة. تتطلب الأرضيات والجدران المثبتة باللصق التحقق من تماس المادة اللاصقة؛ كما تحتاج أسطح العمل إلى خطة دعم حول الوصلات والأحواض وفتحات الأجهزة والبروزات.
ابدأ بتعليمات التركيب الحالية للوح ونظام اللصق أو التثبيت المختار. يوضح التسلسل أدناه ما ينبغي فحصه في كل مرحلة، مع مسارات منفصلة للأرضيات وأسطح العمل والجدران والأعمال الخارجية.
1. طابق اللوح مع نظام التركيب
السماكة المناسبة للوح جداري ذي طبقة دعم خلفية لا تصلح تلقائيًا لسطح عمل بلا دعم أو لبلاطة رصف مرتفعة. حدّد معًا الاستخدام والمقاس النهائي للقطعة وسماكة اللوح وطبقة الدعم الخلفية وظروف التعرض والحمل المتوقع.
| الاستخدام | ما يحمل اللوح | ما ينبغي التحقق منه قبل التركيب |
|---|---|---|
| أرضية داخلية | ركيزة مُعدّة ونظام لصق معتمد بطبقة إسناد متصلة | اعتماد اللوح للأرضيات، وحركة الركيزة، والتشطيب المناسب لمنطقة الاستخدام، والفواصل، وموعد السماح بالمرور |
| جدار داخلي أو جدار دش | منظومة جدارية مصنفة لتحمّل الحمل ونظام لصق متوافق | قدرة الألواح الداعمة أو اللياسة، وتوافق طبقة الدعم الخلفية، والعزل المائي، والدعم المؤقت |
| سطح عمل أو جزيرة مطبخ | خزائن مضبوطة المنسوب أو قضبان دعم أو إطار مصمم، مع ترتيب اللصق المحدد | الفتحات، ومهد دعم الحوض، والوصلات المدعومة، وحيّز الأجهزة، والبروزات |
| رصف خارجي أو واجهة | منظومة مصممة باللصق أو على دعامات أو بتثبيت ميكانيكي | اعتماد المنتج، والتصريف، والأحمال، والتقييد ضد الرياح، والمثبتات، والحركة |
يسرد دليل Funtek الحالي للقص والتشكيل ألواحًا بسماكتي 6 و9 mm مع طبقة خلفية أو دعم متصل، وخيارات لأسطح العمل بسماكتي 12 و15 mm، وإنتاجًا مخصصًا بسماكة 20 mm يتطلب خطة دعم. استخدم دليل Funtek للقص والتشكيل والتركيب للتحقق من السماكة والهندسة الدقيقة. لا تعتبر الوصف العام «لوح خارجي بسماكة 20 mm» اعتمادًا لشرفة على قواعد رفع أو لممر سيارات.
لاختيار الأرضيات قبل التركيب، تغطي صفحة مشروع أرضيات الحجر المُلبَّد مناطق الاستخدام والتشطيبات والمقاسات والمعلومات اللازمة لاستفسار التوريد.
2. جهّز الموقع والأدوات ومسار المناولة
افحص الألواح المستلمة قبل القص: صوّر مواضع التشظّي والتشققات والزوايا المتضررة والملصقات وأي شبكة أو طبقة راتنجية خلفية. طابق اتجاه وجه اللوح والدفعة مع التوزيع. اعزل القطع المتضررة حتى يقيّمها المورد والقائم بأعمال القص والتشكيل.
يحتاج فني التركيب إلى مسطرة استقامة وأدوات قياس، وطاولة قص ثابتة، ومعدات معتمدة للوح، ورافعات شفط أو إطار رفع بقدرة مصنفة مناسبة، والمسطرينات وأدوات الإرساء المحددة، ومعدات خلط، وفواصل مباعدة، وأدوات تنظيف الفواصل. افحص مسار المرور عبر الأبواب والسلالم والمصاعد قبل الإفراج عن القطع الكبيرة الجاهزة. احصل على الكتلة الفعلية للوح أو استخدم حاسبة وزن الألواح عند التخطيط لمعدات المناولة.
افحص استواء السطح والثبات والرطوبة كلًا على حدة
ضع مسطرة استقامة على الركيزة في عدة اتجاهات وحدد النتوءات والمنخفضات. قد تكون القاعدة أفقية إجمالًا مع وجود نتوءات موضعية تمنع إسناد لوح كبير بالتساوي. صحح هذه المناطق قبل فرد لاصق التركيب.
كمثال عددي، تحدد نشرة LATICRETE TDS 170F أقصى تفاوت قدره 3 mm على طول 3 m و1.6 mm على طول 600 mm لتركيباتها الأرضية من ألواح البورسلين مضبوطة السماكة. راجع جميع متطلبات الركيزة واستخدم التفاوت المعتمد للوح والمنظومة المختارين؛ وتحتاج خطة الدعم فوق الخزائن إلى فحوص ارتكاز خاصة بها.
أزل المواد المفككة والملوثات التي تمنع الالتصاق. افحص التشققات والفواصل المتحركة، واختبر الرطوبة بالطريقة المطلوبة للركيزة والمادة اللاصقة، وأكمل الإصلاحات أو طبقة التأسيس أو الغشاء المحدد. لا تستطيع طبقة لاصقة أن تجعل أرضية تحتية غير ثابتة ملائمة إنشائيًا.
اضبط الغبار قبل بدء أي قص
قد يؤدي قص الألواح المحتوية على السيليكا أو تجليخها إلى إطلاق غبار خطِر قابل للوصول إلى الحويصلات الرئوية. اقرأ صحيفة بيانات السلامة SDS للمنتج المحدد، وخطط للقص والتشكيل خارج الموقع حيثما أمكن عمليًا، واستخدم الأدوات المزودة بالماء وشفط الغبار وضوابط منطقة العمل المطلوبة. امنع جفاف الحمأة وتحولها إلى غبار؛ واستخدم التنظيف الرطب أو الشفط المناسب بمرشح HEPA بدلًا من الكنس الجاف.
يوضح تنبيه OSHA/NIOSH بشأن قص وتشكيل أسطح العمل أن اختيار جهاز حماية التنفس يعتمد على التعرض وبرنامج حماية التنفس المطبق. ولا يثبت إخماد الغبار بالماء وحده أن التعرض تحت السيطرة. ويشرح دليل السيليكا في الحجر المُلبَّد كيفية التحقق من وثائق المادة.
3. ركّب أرضيات الحجر المُلبَّد خطوة بخطوة
في الأرضيات المثبتة باللصق، يكون التسلسل: قبول الركيزة، والتوزيع الجاف، وخلط اللاصق، وفرده، ووضع الألواح، وفحص التماس، والحماية. نفّذ اللوح الأول كتجربة ليتمكن فني التركيب من تعديل الطريقة قبل تكرارها على كامل الأرضية.
الخطوة 1: وزّع النقش جافًا وحدد الفواصل
افحص خط البدء والانتقالات عند الأبواب والفجوات المحيطية ومواقع المصارف واتجاه العروق. خطط للقص قبل خلط اللاصق. مدّ فواصل حركة المبنى عبر التشطيب وفق التفصيل المعتمد، وتجنب توزيعًا يترك شرائح ضيقة وهشة حول الفتحات.
الخطوة 2: اختر لاصقًا متوافقًا واخلطه
اختر لاصقًا تغطي نشرته الفنية الحالية مقاس اللوح والركيزة والطبقة الخلفية والتعرض الرطب أو الجاف وأي تدفئة أرضية. يشير C2 إلى فئة محسّنة من اللاصق الأسمنتي؛ ويصف S1 وS2 قابلية التشوه. تساعد هذه التصنيفات في اختيار المرشحين، لكنها لا تعتمد بمفردها كل لوح كبير أو كل طبقة خلفية.
على سبيل المثال، تحدد Niro Granite فئة C2TES2 لنظام Zirconio لديها. تعامل مع ذلك بوصفه متطلبًا لنظام محدد. وفي مشروع Funtek، اطلب من مورد اللاصق تأكيد التوافق مع لوح Funtek المختار وسطحه الخلفي الفعلي.
قس ماء الخلط، والتزم بأوقات الخلط والراحة، واستخدم كل خلطة ضمن مدة صلاحية تشغيل المنتج بعد الخلط. لا تضف ماءً إضافيًا لإعادة تشغيل مونة بدأت في الشك.
الخطوة 3: افرد اللاصق على القاعدة وظهر اللوح
استخدم المسطرين وطريقة فرد اللاصق على ظهر اللوح المعتمدين. عند تمشيط السطحين، شكّل خطوطًا بارزة مستقيمة ومتوافقة الاتجاه كي يخرج الهواء أثناء الإرساء؛ وتجنب الدوائر المغلقة وبقع اللاصق المنفصلة. تتطلب بعض أنظمة الألواح بدلًا من ذلك طبقة رقيقة مستوية على الظهر، لذا راجع تعليمات اللوح.
يوضح دليل Laminam لكسوة الجدران والأرضيات فرد اللاصق على كامل مساحة كلا السطحين، مع خطوط بارزة مصطفة موازية للجانب القصير واهتمام خاص بالحواف والزوايا. لا تفرد إلا المساحة التي يمكن تغطيتها خلال الزمن المفتوح للاصق.
الخطوة 4: ضع اللوح وأرسِه في الطبقة اللاصقة
أنزل اللوح بمعدات مناولة ذات قدرة مصنفة مناسبة دون جر زواياه. استخدم حركة الإرساء والأدوات المحددة للوح لضغط خطوط اللاصق البارزة حتى تنبسط. حافظ على انتظام عرض الفواصل. قد تساعد مشابك التسوية في محاذاة الحواف، لكن يجب ألا تُستخدم لسحب اللوح فوق فراغ أو لثنيه على قاعدة غير مستوية.
الخطوة 5: افحص انتقال اللاصق بينما تبقى الطبقة قابلة للعمل
ارفع لوحًا ممثلًا وُضع للتو باستخدام طريقة المناولة المعتمدة، وافحص انتقال اللاصق على السطحين. ابحث عن خطوط لاصق بارزة لم تنبسط بالضغط ومناطق جافة وفراغات عند الحواف ومونة تشكلت قشرة على سطحها. إذا كان التماس غير كافٍ، توقف وصحح مساحة الفرد أو المسطرين أو حالة المونة أو تقنية الإرساء قبل المتابعة.
لا تستخدم نسبة تغطية واحدة كقاعدة قبول لجميع تركيبات الحجر المُلبَّد. تجمع إرشادات LATICRETE للألواح مضبوطة السماكة بين حد للتغطية ومتطلبات لحجم الفراغات ودعم الحواف، بينما تحدد Laminam تماسًا بكامل المساحة. طبّق المتطلب كاملًا للمنتج وظروف التعرض المختارين، وصوّر فحوص التجربة.
الخطوة 6: أبقِ الفواصل خالية واحمِ الأرضية حديثة التركيب
نظّف اللاصق من حيز الفاصل إلى العمق الذي يتطلبه نظام ملء الفواصل. أبقِ فواصل الحركة خالية من المونة الجامدة ومادة ملء الفواصل الصلبة. احمِ السطح من أعمال الفرق الأخرى، وأجّل ملء الفواصل والمشي والتحميل حتى بلوغ مراحل التصلب المحددة.
في الأرضية المدفأة، سجّل تسلسل تشغيل نظام التدفئة في طبقة التسوية وإعادة تشغيله قبل التركيب. استخدم دليل التدفئة الأرضية لتنسيق نظام التدفئة وطبقات الأرضية وجدول التركيب.

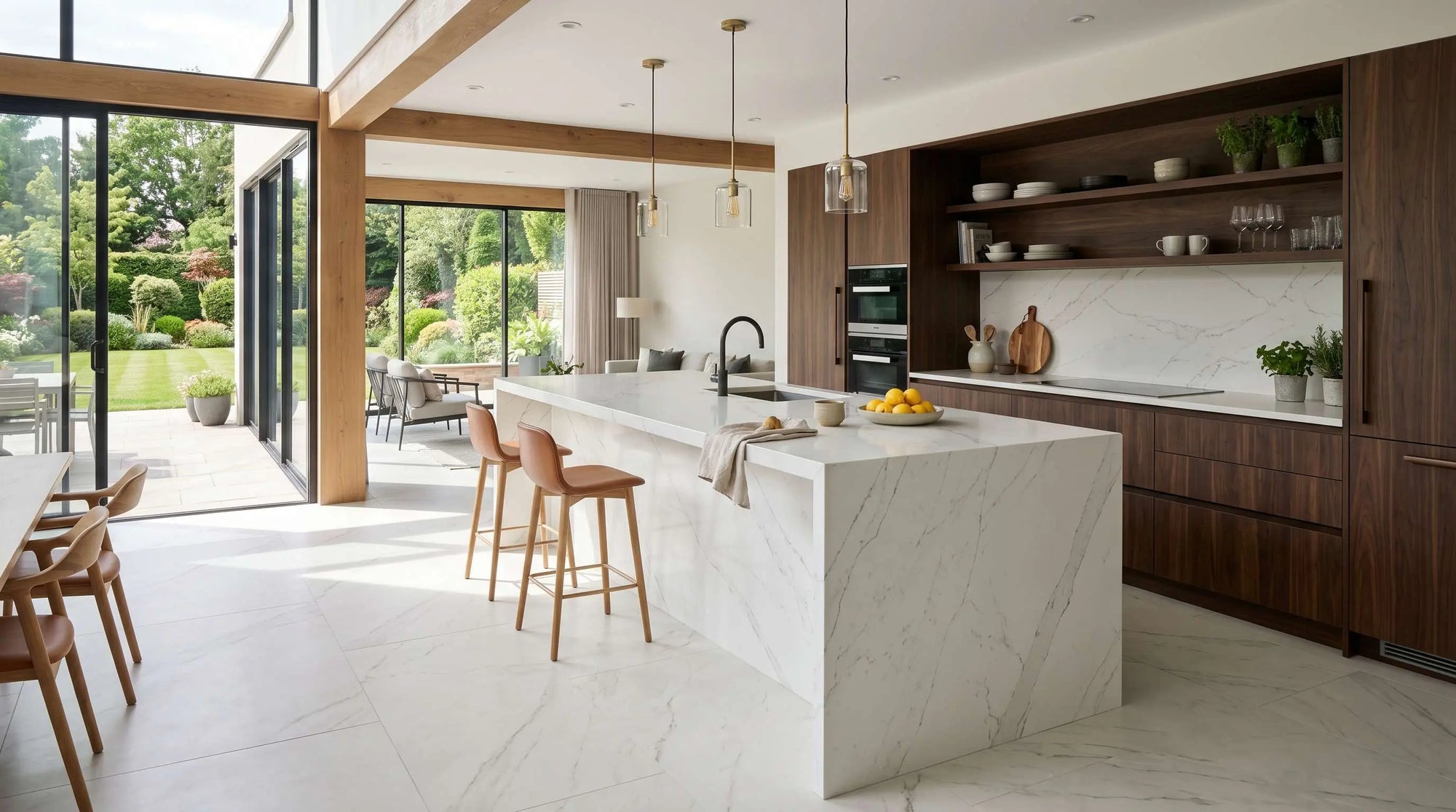

4. ركّب أسطح العمل وجزر المطابخ من الحجر المُلبَّد
أكمل تركيب الخزائن وضبط منسوبها قبل إعداد القالب النهائي. ينبغي أن يوضح الرسم الحواف النهائية والوصلات وطرازَي الحوض والموقد وخلوص الأجهزة والفجوات عند الجدران وقضبان الدعم ودعامات البروزات. قد يغيّر استبدال الحوض في اللحظة الأخيرة كلًا من الفتحة والدعم المطلوب أسفلها.
- أعد القالب واعتمد التوزيع. تحقق من الوصول واتجاه العروق ومواقع الفتحات ودعم الوصلات بالرجوع إلى الخزائن الفعلية.
- شكّل الفتحات بزوايا داخلية مستديرة. استخدم التعليمات الحالية للوح والآلة؛ وافحص الحواف المقصوصة والزوايا قبل النقل.
- جهّز ارتكازًا متصلًا ومضبوط المنسوب حيث يتطلب التصميم ذلك. ركّب قضبان الدعم أو الإطار المحدد عند الوصلات وفراغات الأجهزة والبروزات. ركّب دعمًا مستقلًا للحوض المثبت من أسفل.
- جرّب التركيب جافًا دون إجبار اللوح على الاستقرار. تحقق من التقاء الوصلات ومحاذاة الفتحات وبقاء الخلوص عند الجدران. صحح القاعدة أو القطعة المشكّلة إذا كانت تتأرجح أو تنحشر.
- ألصق ووصل وأحكم الإغلاق بالمنتجات المحددة. اتبع مواضع اللاصق وتفصيل الوصلة في منظومة سطح العمل؛ فالمونة الممشطة بأسلوب الأرضيات ليست تلقائيًا الطريقة المناسبة للصق فوق الخزائن.
- احمِ وافحص قبل الاستخدام. أبقِ أحمال أعمال البناء بعيدًا عن السطح أثناء تصلب المواد اللاصقة ومواد منع التسرب، ثم افحص دعم الحوض وكل حافة مكشوفة.
| الفحص | مرجع دليل Funtek | حدود التطبيق |
|---|---|---|
| نصف قطر الزاوية الداخلية | لوح 12 mm: الحد الأدنى R8 mm؛ والمفضل R10 mm | اجعل نصف القطر متوافقًا مع رسم الفتحة وطريقة القص والتشكيل؛ تقلل أنصاف الأقطار الأكبر إجهاد الزوايا |
| المسافة من الفتحة إلى الحافة النهائية | الحد الأدنى 70 mm؛ والمفضل 100 mm | قد تتطلب الفتحات الكبيرة والوصلات القريبة وظروف النقل تعديل التوزيع |
| بروز لوح 12 mm | حتى 100 mm دون تدعيم إضافي؛ وحتى 150 mm مع التدعيم | خزائن مدعومة بالتساوي ومضبوطة المنسوب وأحمال سكنية عادية؛ تحتاج البروزات الأكبر إلى خطة للحمالات أو الإطار خضعت للمراجعة |
| حوض مثبت من أسفل | مهد ميكانيكي أو قضبان دعم مستقلة | يجب ألا يحمل اللوح واللاصق وحدهما الحوض الممتلئ والمعدات المتصلة به |
تأتي هذه الأرقام من دليل Funtek الحالي المرتبط أعلاه. راجع جميع شروط تباعد الدعامات والأحمال فيه قبل القص. لاختيار الألواح وتوريد المشروع، راجع أسطح العمل وجزر المطابخ من الحجر المُلبَّد.
5. ركّب ألواح الجدران وكسوة الدش
افحص قدرة منظومة الجدار كاملة وحالتها: الإطار والمثبتات والألواح الداعمة أو اللياسة والعزل المائي واللاصق والطبقة الخلفية واللوح. لا تثبت نظافة سطح الجدار وحدها قدرته على حمل لوح كبير.
جرّب توزيع الجدار جافًا حول الزوايا والصنابير والمقابس وفتحات الوصول. في الدش، أكمل العزل المائي المحدد وإحكام اختراقات الخدمات وأي اختبار ماء مطلوب قبل تغطية الجدار. لا يحل وجه اللوح وفواصل الملء محل طبقة العزل المائي خلفهما.
طبّق طريقة الطبقة الكاملة المعتمدة، وضع اللوح بمعدات الرفع، واستخدم الدعم المؤقت المحدد أثناء تصلب اللاصق. اترك في الزوايا وتغيّر المستويات المساحة اللازمة لتفصيل الحركة المصمم. لا تعتمد على كتل لاصقة صغيرة لحمل لوح كبير.
يغطي دليل تركيب ألواح كسوة الجدران كبيرة المقاس إعداد الجدران ومناولة ألواح الكسوة وخيارات تثبيتها بمزيد من التفصيل. وللواجهة الخارجية، استخدم منظومة واجهة معتمدة: عدد الطوابق وحده لا يحدد قبول اللصق أو التثبيت الميكانيكي.
6. اختر طريقة الرصف الخارجي أو الواجهة
تضيف الأعمال الخارجية المطر والتصريف والحركة الحرارية، وفي الأنظمة المرتفعة أو الرأسية تضيف متطلبات الرياح والتقييد. اختر المنظومة كاملة قبل طلب الألواح.
| الطريقة | فحوص التركيب | الخطوة التفصيلية التالية |
|---|---|---|
| رصف خارجي مثبت باللصق | القاعدة وميول التصريف والعزل المائي عند الحاجة ولصق متوافق مع الخارج والتماس وفواصل الحركة | احسم مسارات المياه والحركة قبل التركيب |
| رصف جاف | بلاطة رصف معتمدة للاستخدام، وقاعدة تحتية مُعدّة، وطبقة إرساء، وتقييد الحواف، وتصريف | راجع دليل تركيب بلاطات الرصف على الرمل والحصى |
| شرفة مرتفعة على قواعد رفع | مقاس وسماكة معتمدان لبلاطة الرصف، وتوزيع القواعد، وتقييد الحواف، والحماية من الصدمات، والأحمال، والرفع بفعل الرياح | احصل على التوزيع المقبول لدى موردي القواعد والألواح؛ الوزن الذاتي وحده ليس تصميمًا للتقييد |
| واجهة خارجية | مسار الأحمال عبر الألواح والمراسي والقضبان والحمالات وهيكل المبنى؛ وتفاصيل الحماية من العوامل الجوية واستيعاب الحركة | استخدم دليل تركيب الواجهات ورسومات مهندس المشروع |
يحتاج مسار المركبات إلى تصميم رصف مصنف لحركة المرور. وتحتاج الشرفة المرتفعة المستخدمة من الأشخاص إلى نظام مدعوم معتمد. لا يمكن اعتماد أي منهما من سماكة اللوح وحدها.
7. أنهِ الفواصل واترك النظام ليتصلب
يفصل فاصل الملء بين الألواح المتجاورة. ويسمح فاصل الحركة لأجزاء المنظومة بالتحرك ويستخدم مادة منع تسرب مرنة أو مقطع حركة محددًا. إن ملء كليهما بمادة ملء صلبة يعطل وظيفة تفصيل الحركة.
كأمثلة محددة، توصي Laminam بمسافة لا تقل عن 2 mm بين ألواح أرضياتها الداخلية، وفق المقاس والتوزيع. ويوصي دليل Funtek لأسطح العمل بمسافة 2–3 mm بين القطع النهائية وفجوة 3–5 mm عند الجدران والعناصر الثابتة. هذه استخدامات مختلفة؛ ويجب أن تتبع فواصل محيط الأرضية وفواصل الحركة الإنشائية تصميم الأرضية المعتمد.
سجّل أوقاتًا منفصلة لملء الفواصل ومرور المشاة الخفيف والتعرض للماء والخدمة الكاملة. تحدد LATICRETE TDS 170F مدة 72 ساعة قبل ملء الفواصل ومرور المشاة الخفيف، وحماية من المرور الكثيف لمدة لا تقل عن سبعة أيام، عند 21°C لنظام الأرضية بالألواح مضبوطة السماكة الذي تصفه. قد تغير الحرارة والركيزة ومقاس اللوح والمنتجات المختارة الجدول. استخدم متطلبات المنظومة الفعلية.
أزل بقايا اللاصق ومادة ملء الفواصل ضمن فترة التنظيف الخاصة بكل منتج بطريقة متوافقة مع التشطيب. راجع تعليمات العناية قبل استخدام مزيل غشاوة أو مذيب أو ليفة كاشطة. تؤدي مادة حماية السطح ومعالجة الفواصل ومادة منع التسرب المرنة وظائف مختلفة؛ لا تطبّق تلقائيًا مادة حماية الحجر الطبيعي على لوح الحجر المُلبَّد.
8. افحص التركيب قبل التسليم
افحص تحت إضاءة الاستخدام المعتادة واحتفظ بصور الأعمال المخفية. يتضمن سجل التسليم المفيد هوية اللوح ومنتجات اللصق وملء الفواصل وفحوص الركيزة وتجارب التماس وتفاصيل الدعم وتوزيع الفواصل وتاريخ التركيب وأوقات العودة إلى الخدمة المسموح بها.
| المشكلة المرصودة | ما ينبغي بحثه | الإجراء قبل القبول |
|---|---|---|
| خطوط لاصق بارزة لم تنبسط بالضغط أو مناطق دون تماس أثناء فحص الرفع | الزمن المفتوح واختيار المسطرين وفرد اللاصق على ظهر اللوح وطريقة الإرساء | صحح الطريقة وأعد التركيب بينما يظل النظام قابلًا للعمل |
| حافة لوح مرتفعة أو فواصل غير متساوية | استواء القاعدة وسماكة الطبقة وحالة اللوح والتسوية القسرية | افحص وفق تفاوت فرق المنسوب بين الحواف المتفق عليه؛ لا تجلخ وجهًا نهائيًا دون موافقة |
| شرخ يبدأ عند فتحة أو وصلة | هندسة الزوايا وأضرار النقل والارتكاز الموضعي والأحمال المجاورة | اطلب من القائم بالقص والتشكيل تقييم السبب ونطاق الإصلاح أو الاستبدال |
| صوت أجوف بعد التصلب | سجلات التركيب والخصائص الصوتية للغشاء أو الركيزة والتشقق والحركة | اطلب تقييمًا من فني التركيب؛ الصوت وحده لا يحدد مدى فشل الالتصاق |
| حشو صلب عند فاصل حركة | ما إذا كانت المونة أو مادة ملء الفواصل تجسر حيز الحركة المصمم | أعد تفصيل الفاصل المحدد قبل إخفائه |
| حوض أو حافة حرة دون الدعم المرسوم | المهد والقضبان والحمالات وتثبيتها في الهيكل الداعم | أكمل الدعم قبل التحميل أو توصيل المعدات |
لسطح العمل، تابع إلى قائمة فحص تسليم سطح العمل. احتفظ بالرسم المقبول وسجلات المنتجات لتقييم أي حفر لاحق أو تغيير للأجهزة أو إصلاحات بالرجوع إلى المنظومة المركبة.
أرسل تفاصيل الألواح والتركيب
شارك Funtek الاستخدام ومقاس اللوح وسماكته والركيزة والفتحات وموقع المشروع لمناقشة توريد الألواح ومتطلبات القص والتشكيل.
