Systèmes de façade / approvisionnement technique de projet
Vous prévoyez un extérieur en pierre frittée mais ne savez pas comment fixer les panneaux ? Envoyez l’élévation, l’emplacement du bâtiment, le support et la surface approximative de la façade. Nous vous aidons à organiser le matériau, le calepinage des panneaux, les options de fixation compatibles, la séquence d’emballage et les points que votre ingénieur façade local doit valider.
Langage d’installation / 01
Les équipes de projet internationales décrivent généralement une façade par son mode de fixation et par la façon dont la lame d’air gère l’eau, l’air et l’isolation. Utilisez les termes ci-dessous pour engager la bonne discussion, sans supposer que tout mur fixé mécaniquement constitue automatiquement une façade ventilée.
Les panneaux sont fixés à un substrat préparé avec un système d’installation sélectionné en fonction du panneau, de l’état du mur, de la hauteur et des exigences locales.
Vérifiez le substrat, l’adhésif, le format du panneau, les joints et la hauteur d’installation.Les panneaux ou ensembles de panneaux avec support sont reliés aux rails et aux consoles par des composants mécaniques cachés ou visibles.
Confirmez les charges, les ancrages, le module de panneau, l’espacement des rails, les tolérances et l’accès.La peau extérieure soutenue mécaniquement est coordonnée avec une cavité drainée ou ventilée, une barrière contre les intempéries, une isolation et des détails incendie et fermeture spécifiques au projet.
L’ensemble complet du mur doit être conçu et approuvé pour son climat et sa juridiction.Quand étudier la fixation mécanique / 02
La fixation mécanique n’est pas automatiquement la meilleure solution pour tous les murs. La hauteur, le support, le calcul au vent et au séisme, la géométrie des panneaux, les exigences de la lame d’air, la stratégie incendie et l’accès pour remplacement doivent être étudiés ensemble.
La hauteur du bâtiment, son emplacement, l’exposition au vent et les conditions sismiques influencent la taille des panneaux, l’espacement des supports et l’ancrage.
L’ajout d’un plan de drainage, d’une couche isolante ou d’une lame d’air ventilée modifie la profondeur des consoles, les pièces de fermeture et les raccords.
Les fenêtres, retours, sous-faces, acrotères et angles doivent être coordonnés avant que la nomenclature des panneaux soit considérée comme définitive.
Si le remplacement individuel des panneaux est important, la séquence de fixation, l’accès aux joints et le plan des panneaux de rechange doivent être définis en amont.
Deux routes de projet / depuis le système source
Le système de référence distingue les façades commerciales et publiques des villas et bâtiments de faible hauteur. Les deux peuvent utiliser des panneaux préparés en usine et fixés mécaniquement, mais leurs exigences de reprise des charges, lame d’air, sécurité incendie, étanchéité, accès et validation ne sont pas interchangeables.
01 / Bâtiments commerciaux et publics
Pour les bureaux, hôtels, hôpitaux, écoles et parcs industriels, le paquet de panneaux doit être intégré à un design de façade spécifique au projet.
02 / Villas et bâtiments de faible hauteur
Les bâtiments de faible hauteur peuvent utiliser une ossature secondaire plus légère et des suspentes dissimulées, mais les fenêtres, les angles, les retraits, les acrotères et les pieds de mur restent des détails techniques, et non des éléments décoratifs secondaires.
La préparation en usine ne compense pas l’absence de cotes de chantier. Les deux méthodes exigent des informations vérifiées sur le support, des plans coordonnés, une maquette validée du matériau et du système, des références de panneaux claires et un plan d’emballage adapté à la séquence de réception.
Anatomie de l’assemblage / 03
Le système de référence fourni associe une face en pierre frittée à un cadre périphérique en aluminium de 3.0 mm, un panneau support en aluminium à âme conique, des connecteurs cachés, des fixations en acier inoxydable et des composants de suspension modulaires. Les rails, consoles, ancrages et couches d’enveloppe sont ensuite coordonnés avec le bâtiment réel.
Le kit physique présenté constitue une référence système, et non un détail constructif universel. Le format final du panneau, le support, les fixations, les espacements, la classe de corrosion, les barrières coupe-feu de lame d’air, l’étanchéité et les connexions structurelles doivent être spécifiés et validés pour le projet.
Références du système physique / 04
La présentation originale identifie quatre décisions de configuration à vérifier avant le devis: ce qui est inclus dans le kit, comment le cadre 3.0 mm supporte le support du noyau conique, comment les fixations visibles sont verrouillées, et comment les connexions dissimulées permettent l’alignement et le remplacement prévu.
Examinez ensemble le module avec support, les profils périphériques, les rails, les suspentes, les connecteurs, les fixations et les pièces de fermeture. Vérifiez quels composants sont inclus dans le devis et lesquels relèvent du système de façade local.
Le module source utilise un cadre périmétrique en aluminium plus épais et un support à noyau conique pour soutenir un panneau grand format, gérer la platitude et répartir les forces de connexion à travers l’ensemble préparé.
Les écrous et boulons visibles dans le kit de référence sont en acier inoxydable et sont associés à des rondelles verrouillables. La pente, la quantité, la procédure de resserrage et l’inspection restent spécifiques au projet.
Les connecteurs intérieurs de l’ossature préservent la netteté visuelle du périmètre et répartissent les efforts sans dépendre de soudures apparentes. L’accès pour remplacement doit être intégré à la séquence de pose avant l’installation.
Registre de jonction / 05
Le projet source comprend des hauteurs complètes ainsi que des études sur les rails, les angles, les murs en pente, les rebords de fenêtre et les joints en retrait. C’est la bonne séquence: résoudre les interfaces du bâtiment avant de traiter la façade comme un ordre matériau d’un mètre carré.
Le modèle du projet présente les rails primaires et secondaires, les consoles et les ancrages comme une chaîne continue de reprise des charges. Les dimensions réelles des éléments, les entraxes de fixation et les ancrages au support doivent être définis par l’étude technique validée.
Le modèle d’angle indique les retours de panneaux, la direction des rails, l’accès à l’installation et l’ordre des panneaux adjacents visibles avant la publication des tailles finales.
Confirmez le module fini, le rythme des joints, la direction du rail et la plage de réglage avant que la nomenclature des panneaux ne soit gelée.
Repère : grille de panneaux, données structurelles, zones de mouvement et joints acceptables.Décidez si la surface tourne, revient, s'incline ou se termine par un profil. La décision visuelle modifie les tailles finies et les positions de support.
Marque : type de coin, profondeur de retour, direction des veines et bord visible.Traitez l’ouverture comme un ensemble coordonné. Le drainage de tête, les retours de montants, la pente des appuis et les interfaces de cadre ne peuvent pas être résolus à partir de la seule zone de façade.
Marque : position du cadre, profondeur de révélation, état du seuil et joint périmétrique.Une bande encastrée modifie la profondeur du support, les panneaux de retour, l'alignement des joints et l'accès à l'installation. Montrez-le en coupe ainsi qu'en élévation.
Repère : profondeur, finition retour, suite de joint et séquence d'accès.Coordonner la garde au sol, le drainage, l’exposition aux impacts, le solin et la première ligne de support avant de placer le module de panneau le plus bas.
Marquage : niveau fini, tracé de drainage, dégagement et fermeture.Les terminaisons supérieures doivent coordonner le support des panneaux avec le couronnement, la gestion de l'eau, la ventilation et le mouvement au bord du toit.
Repère : margelle, fermeture de cavité, chemin de ventilation et interface d'étanchéité.Les modèles de référence et les diagrammes expliquent l’intention de coordination. Ils ne définissent pas les dimensions finales, le drainage, l’étanchéité, la capacité structurelle ou la conformité au code.
De l’élévation à la caisse / 06
Un ensemble de façade coordonné relie l’élévation architecturale aux références des panneaux, à l’inspection, à l’emballage et à l’identification sur chantier. Validez les exigences d’identification avant la production plutôt que de reconstituer la séquence après l’expédition.

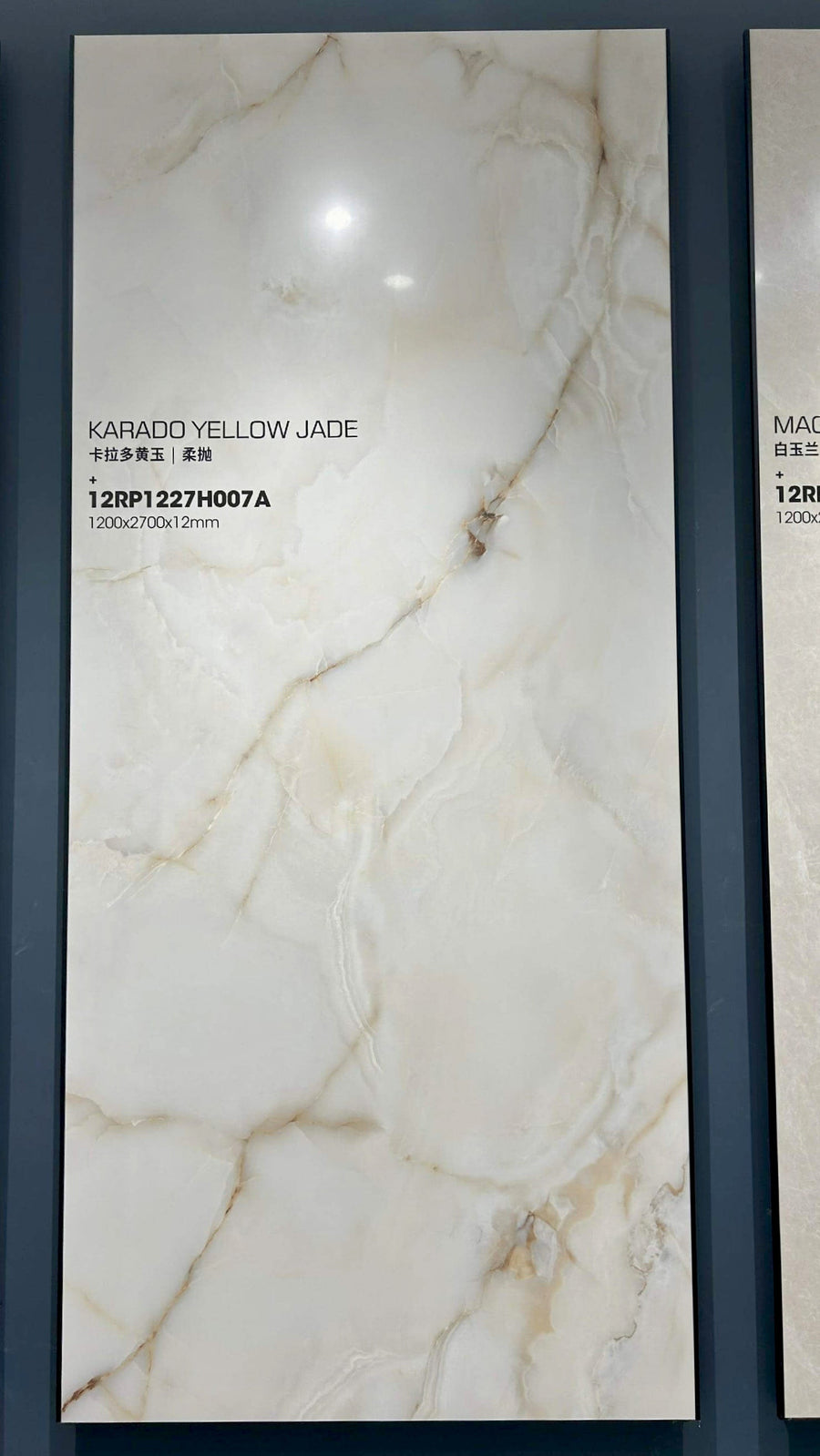

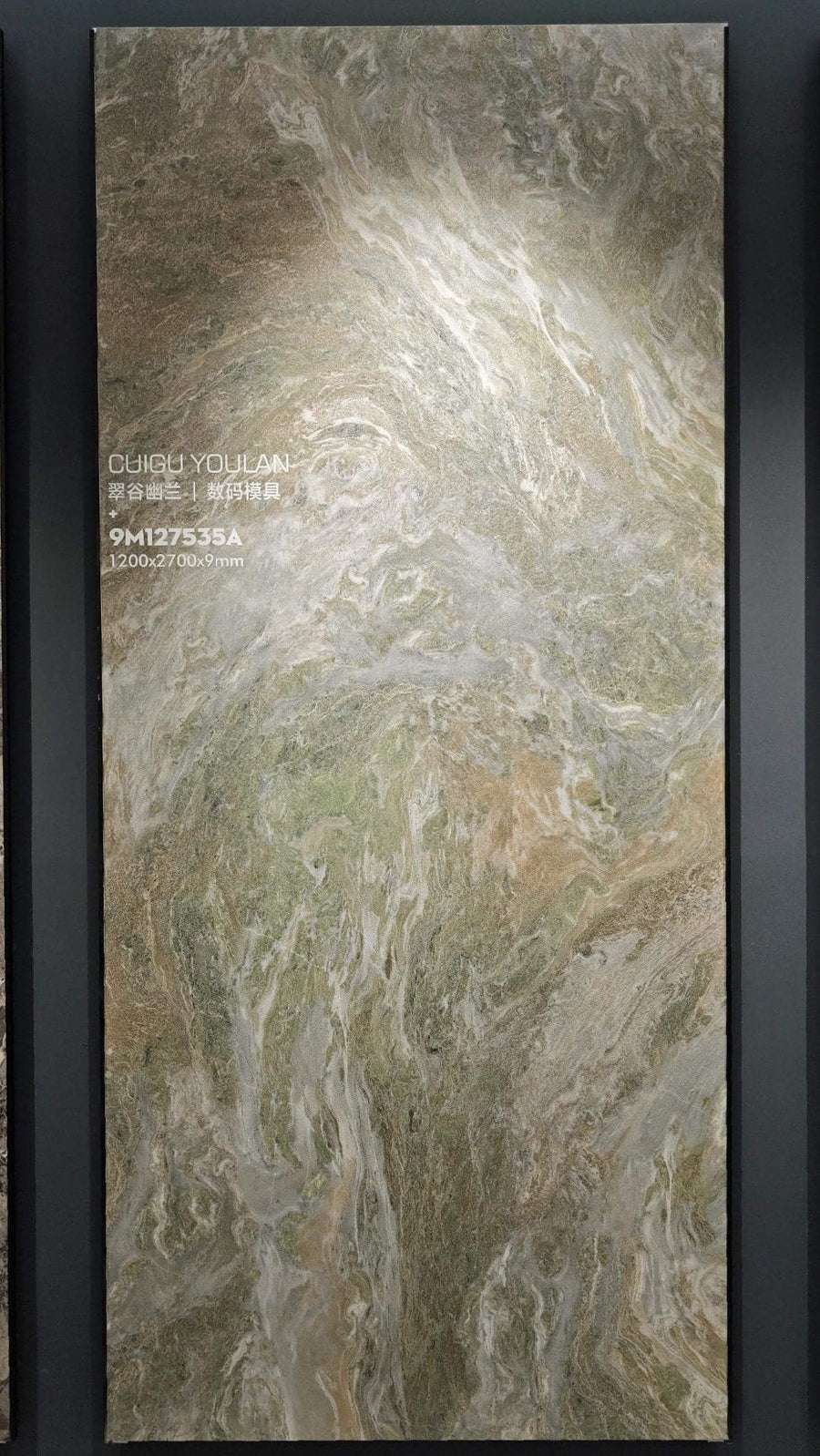

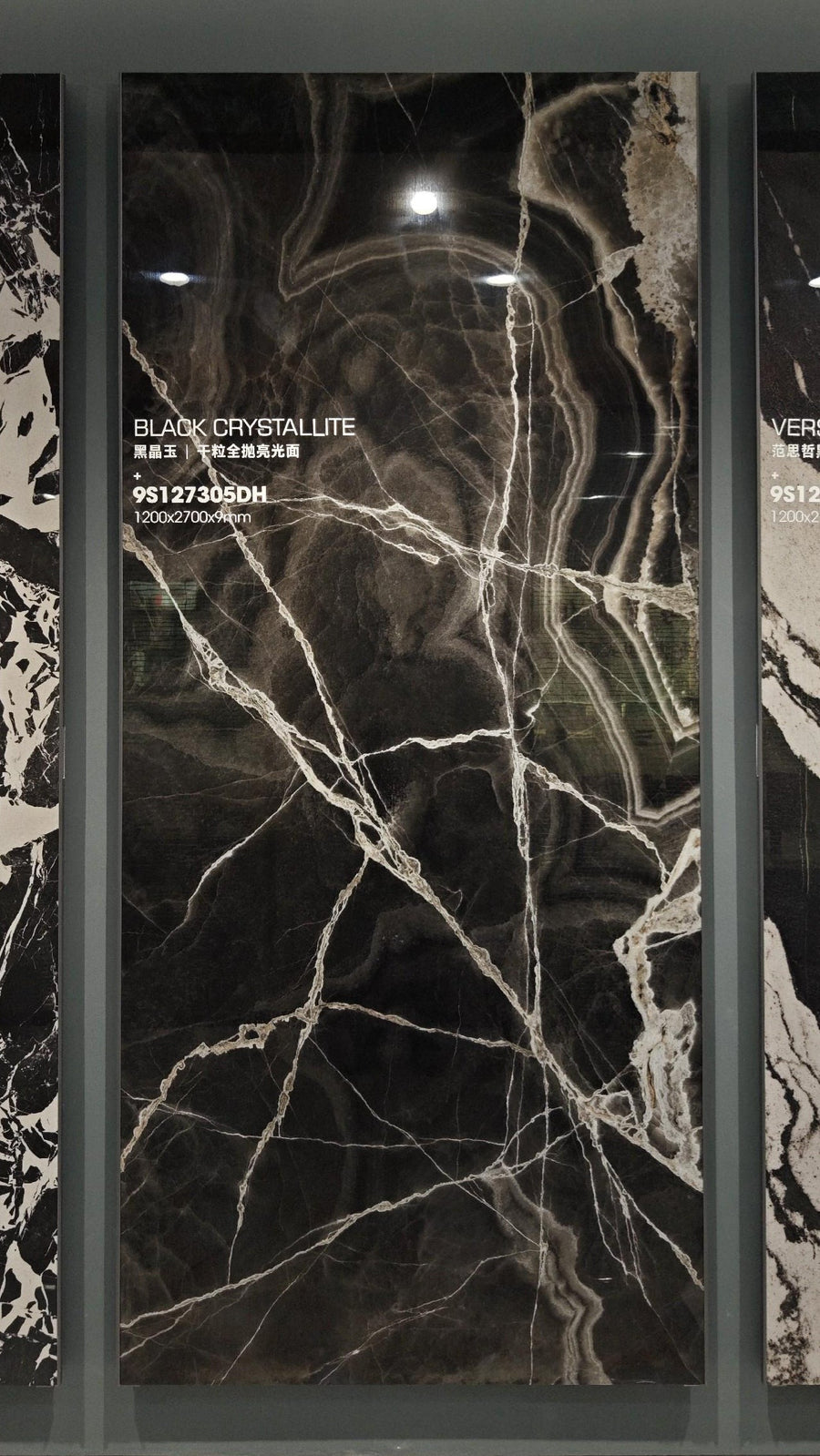

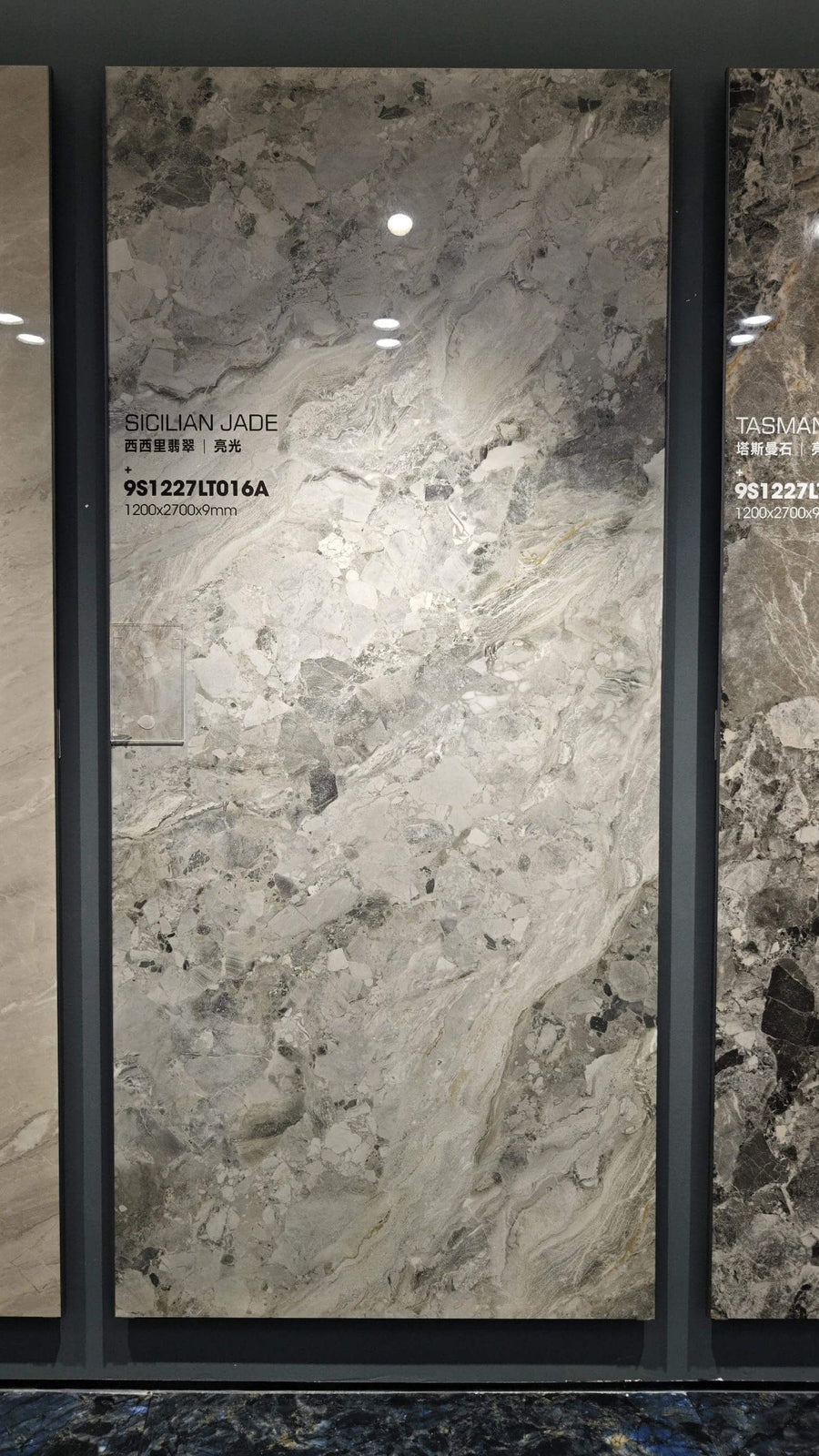

Direction de la surface / 07
L’aptitude à l’extérieur, la finition, l’épaisseur et la disponibilité exacte doivent être confirmées pour le produit et le projet retenus. Utilisez ces fiches pour établir une présélection visuelle, et non comme spécification automatique de façade.
Carte des responsabilités / 08
Votre contact Funtek dédié vous aide à organiser le contenu et à fournir les informations. L’équipe de projet responsable confirme la conception finale du mur, les calculs, les approbations et l’installation.
Approvisionnement de projet Funtek
Conception du projet et site
Préparateur du cahier des charges façade / 09
Une image de référence, un PDF annoté ou une élévation préliminaire suffisent pour commencer. Indiquez-nous les éléments déjà confirmés. Votre interlocuteur Funtek dédié vous aidera à organiser les informations manquantes sur le matériau et l’approvisionnement.
Parcours de projet / 10
La séquence peut être ajustée au projet, mais les plans, maquettes, approbations et identifications doivent être résolus avant que la façade ne devienne un problème d’expédition.
L'équipe du projet confirme les dimensions, l'état des murs de soutènement, les niveaux de référence, les ouvertures, les accès et les emplacements qui nécessitent une étude plutôt qu'une estimation.
Coordonner les modules de panneaux, les rails, les supports, les ancrages, la profondeur de la cavité, les coins, les retraits, les fenêtres, les parapets et les détails de base avec l'ingénieur de façade responsable.
Confirmez la conception de la pierre frittée, la finition, l’apparence des joints, la constitution du panneau arrière, la quincaillerie visible, la tolérance et la jonction représentative avant la production.
Coupez et traitez le matériau approuvé, assemblez les composants de support spécifiés, appliquez les références de panneaux et inspectez par rapport au calendrier convenu.
L'entrepreneur qualifié du chantier installe et vérifie les ancrages, les supports et les rails, puis établit la plage de réglage requise pour les panneaux préparés.
Les panneaux sont installés selon la séquence approuvée ; les joints, les angles, les ouvertures, le drainage, l'étanchéité et les fermetures de cavités sont vérifiés dans le cadre d'un travail coordonné.
Enregistrez les références des panneaux et des caisses, les résultats d’inspection convenus et toute procédure de panneau de rechange ou de remplacement nécessaire pour une maintenance future.
Questions sur les spécifications / FAQ
Il s'agit d'une approche de revêtement extérieur dans laquelle un panneau ou un assemblage de panneaux en pierre frittée préparé se connecte à des rails, des supports, des supports ou d'autres composants mécaniques d'ingénierie au lieu de compter uniquement sur une adhésion directe. L'assemblage exact doit être sélectionné et approuvé pour le projet.
Pas automatiquement. La fixation mécanique décrit la façon dont le panneau est soutenu. Une façade ventilée ou un écran pare-pluie dépend également de la cavité conçue, du chemin de drainage ou de ventilation, de la barrière contre les intempéries, de l'isolation, des fermetures et d'autres détails de l'enveloppe du bâtiment.
L'épaisseur ne peut pas être sélectionnée uniquement à partir du type de bâtiment. Le format du panneau, le concept de support, la méthode de fixation, les charges, la finition, le traitement des bords et l'assemblage testé ou conçu affectent tous la décision. Nous pouvons confirmer les options matérielles actuelles pendant que l’ingénieur responsable approuve le système final.
Une fixation dissimulée peut être possible en fonction de l'assemblage du panneau, du support, du système de rails, de l'accès aux joints et des exigences techniques. Envoyez l'apparence cible et les détails de la jonction afin que la visibilité et l'accès au remplacement puissent être examinés ensemble.
Envoyez l'emplacement du projet, le type et la hauteur du bâtiment, la superficie approximative de la façade, les élévations, les ouvertures, les exigences en matière de substrat, d'isolation ou de cavité, la surface préférée, le module de panneau cible, la quantité, la destination et le calendrier. Des informations approximatives ou incomplètes suffisent pour commencer.
L’ingénieur de façade qualifié, l’ingénieur en structure, l’architecte et l’entrepreneur responsable du projet doivent confirmer les calculs finaux, la structure de support, les ancrages, la stratégie anti-incendie, le drainage, l’imperméabilisation, les barrières de cavité, les approbations et la méthode d’installation pour la juridiction locale.
Les références de panneaux, d’élévations et de caisses peuvent être discutées lorsque la commande nécessite une identification de la séquence d’installation. Confirmez les exigences en matière de marquage, d'emballage et de panneaux de rechange avant la production afin qu'elles puissent être incluses dans le plan d'approvisionnement et d'inspection.
Le remplacement individuel peut être plus facile dans un système conçu pour l'accès, mais cela dépend de la séquence de fixation, de la conception des joints, des panneaux environnants et des pièces de rechange correspondantes disponibles. La stratégie de remplacement doit être revue avant que le système et l'allocation de réserve soient approuvés.
