التغليف الملتصق
تلصق الألواح على ركيزة مجهزة باستخدام نظام تركيب يتم اختياره بحسب اللوح وحالة الجدار والارتفاع والمتطلبات المحلية.
تأكد من الركيزة، اللاصق، شكل اللوح، الوصلات وارتفاع التركيب.
أنظمة الواجهات / توريد المشاريع الفنية
أنظمة واجهات
من الحجر المُلبَّد
بتثبيت ميكانيكي
هل تخطط لواجهة خارجية من الحجر المُلبَّد ولست متأكدا من طريقة تثبيت الألواح؟ أرسل مخطط الواجهة وموقع المبنى ونوع الركيزة والمساحة التقريبية للواجهة. نساعدك في تنسيق المادة ومخطط الألواح واتجاه التثبيت المتوافق وتسلسل التعبئة والأسئلة التي يجب أن يؤكدها مهندس الواجهات المحلي.
لغة التثبيت / 01
التعليق الجاف ليس نظاما واحدا عالميا.
عادة ما تصف فرق المشاريع الدولية الجدار بحسب طريقة تثبيته وكيفية إدارة التجويف للمياه والهواء والعزل. استخدم المصطلحات أدناه لبدء النقاش الصحيح من دون افتراض أن كل جدار مثبت ميكانيكيا هو تلقائيا نظام واجهة مانعة لمياه الأمطار.
كسوة بتثبيت ميكانيكي
تتصل الألواح أو مجموعات الألواح الخلفية بالقضبان والحوامل عبر مكونات ميكانيكية مخفية أو مرئية.
أكد الأحمال والمراسي وموديول الألواح والمسافات بين القضبان وسماحات التنفيذ وإمكانية الوصول.واجهة مهواة / شاشة مطر
تنسق الكسوة الخارجية المدعومة ميكانيكيا مع تجويف مصروف أو مهوي وحاجز حماية من الطقس وعزل وتفاصيل الحريق والإغلاق الخاصة بالمشروع.
يجب تصميم واعتماد تجميع الجدار بالكامل وفقا لمناخه ونطاق اختصاصه.متى يجب التحقيق في الإصلاح الميكانيكي / 02
دع ظروف البناء هي التي تختار النظام.
التثبيت الميكانيكي ليس تلقائيا الحل الأفضل لكل جدار. يجب مراجعة الارتفاع، والركيزة، وتصميم الرياح والزلزال، وهندسة الألواح، ومتطلبات التجويف، واستراتيجية الحريق، والوصول إلى الاستبدال معا.
عرض سعر الألواح ومراجعة نظام الواجهة مهمتان مختلفتان. أخبرنا بمرحلة مشروعك حتى يتضمن ردنا الأول الأسئلة المناسبة.
01
الارتفاع والتعرض للعوامل الجوية
ارتفاع المبنى، الموقع، التعرض للرياح والظروف الزلزالية تؤثر على حجم اللوحة، وتباعد الدعم، والتثبيت.
02
التجويف والعزل
تؤثر طبقة التصريف المطلوبة أو طبقة العزل أو التجويف المهوي في عمق الحوامل وتفاصيل الإغلاق ونقاط الالتقاء.
03
الفتحات والزوايا
يجب تنسيق النوافذ والارتدادات والأسقف السفلية والدراوي والجوانب والزوايا قبل اعتماد جدول الألواح نهائيا.
04
الاستبدال والوصول
إذا كانت إمكانية استبدال كل لوح على حدة مهمة، فيجب مناقشة تسلسل التثبيت والوصول إلى الفواصل وخطة الألواح الاحتياطية مبكرا.
مساران للمشروع / من النظام المصدر
يؤثر نوع المبنى في متطلبات الهيكل الفرعي.
يفصل النظام المرجعي بين الواجهات التجارية والعامة وبين الفيلات والمباني منخفضة الارتفاع. يمكن لكليهما استخدام ألواح مجهزة في المصنع ومثبتة ميكانيكيا، لكن متطلبات مسار الأحمال والتجويف والحماية من الحريق والعزل المائي والوصول والاعتماد ليست متطابقة.
01 / المباني التجارية والعامة
التنسيق الهندسي للواجهة يأتي أولا.
بالنسبة للمكاتب والفنادق والمستشفيات والمدارس والحدائق الصناعية، يجب أن تكون حزمة الألواح داخل تصميم واجهة خاص بالمشروع.
- مجموعة ألواح مثبتة من الخلف أو مدعمة، منسقة مع هياكل فرعية من الفولاذ المجلفن أو الألمنيوم
- حسابات الرياح والزلزالية والركيزة والمراسي بواسطة مهندس الواجهة المسؤول
- العزل وحاجز الطقس والتصريف والتهوية واستراتيجية حواجز الحريق داخل التجويف
- متطلبات الوصول، والفحص، والاستبدال، والنماذج المعتمدة

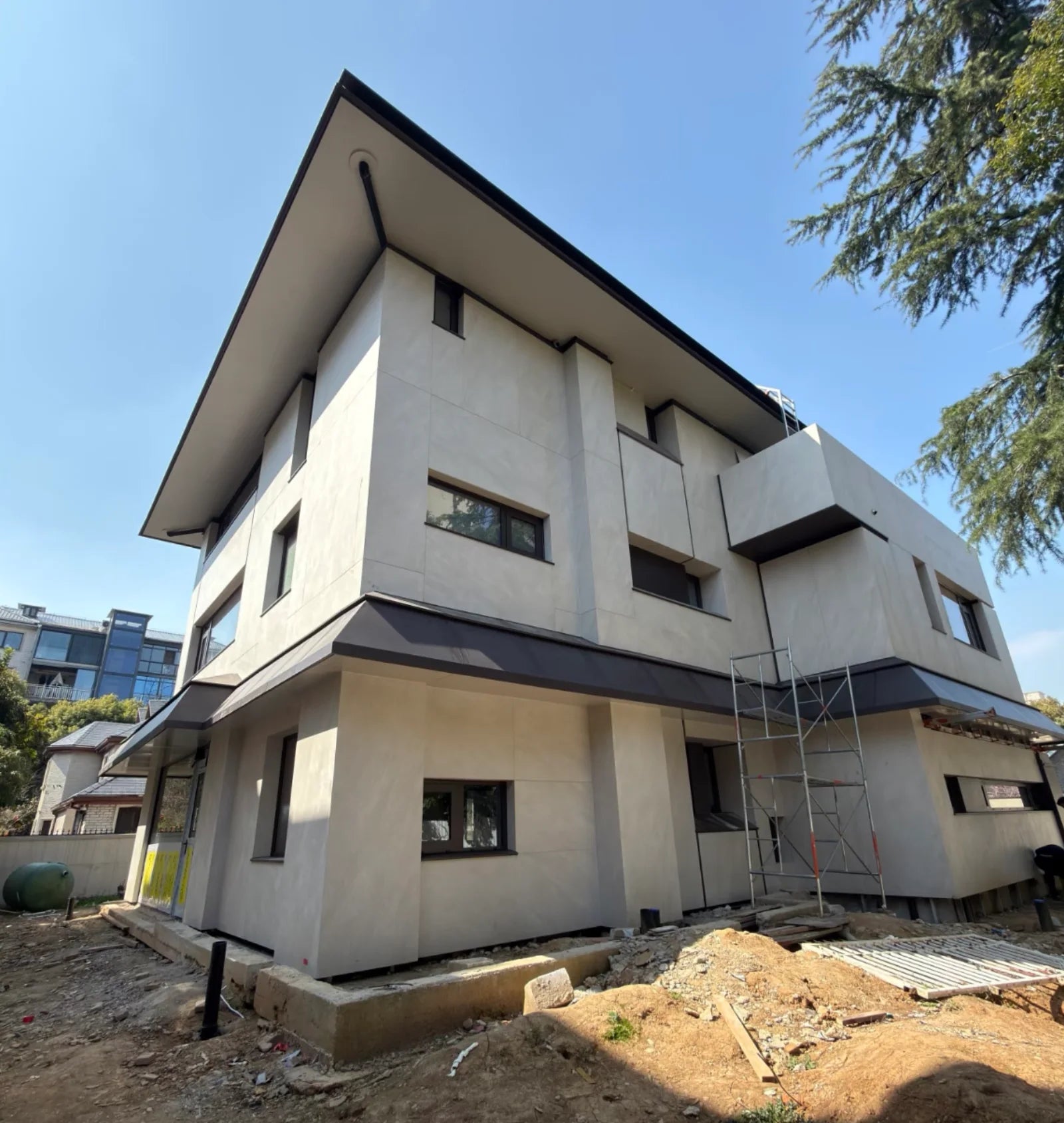

02 / الفيلات والمباني منخفضة الارتفاع
الوحدة الأخف لا تزال تحتاج إلى تخطيط كامل للوصلات.
قد تستخدم المشاريع منخفضة الارتفاع هيكلًا فرعيًا أخف وعلاقات مخفية، لكن النوافذ والزوايا والتجاويف والدرابزينات وقاعدة الجدار تظل تفاصيل فنية لا إضافات زخرفية ثانوية.
- مخطط خفيف لقضبان التوجيه بمقاسات متوافقة مع موديول الألواح والجدار الحامل
- اتجاه الاتصال المخفي وضبط التركيب ثلاثي الأبعاد
- إيقاع الفواصل والارتدادات ومظهر الحواف منسقة مع مخطط الواجهة
- تفاصيل إدارة المياه والإغلاق في كل تغيير للمستوى
الشروط المشتركة غير القابلة للتفاوض
لا يعوض تجهيز المصنع نقص أبعاد الموقع. يتطلب كلا المسارين معلومات موثقة عن الركيزة ورسومات منسقة ونموذجا معتمدا للمادة والنظام ومراجع تعريف واضحة للألواح وخطة تعبئة تطابق تسلسل الاستلام.
تشريح التجميع / 03
اقرأ هذه المجموعة المحددة من السطح إلى الهيكل.
يجمع النظام المرجعي المورّد بين وجه من الحجر المُلبَّد وإطار محيطي من الألمنيوم بسماكة 3.0 mm، ولوح خلفي من الألمنيوم بقلب مخروطي، وموصلات مخفية، ومثبتات من الفولاذ المقاوم للصدأ ومكونات تعليق معيارية. ثم تُنسق قضبان التوجيه والحوامل والمراسي وطبقات غلاف المبنى مع ظروف المبنى الفعلية.
المجموعة الفيزيائية المعروضة هي مرجع للنظام، وليست تفصيلا بناء شاملا. يجب تحديد حجم اللوحة النهائي، والخلفية، والمثبتات، والتباعد، وفئة التآكل، والحواجز التجويفية، والعزل المائي، والتوصيلات الهيكلية والموافقة عليها للمشروع.
مراجع النظام الفيزيائي / 04
افحص الوحدة المرفقة، والمثبت، والموصل بشكل منفصل.
يحدد العرض الأصلي أربعة قرارات تكوين يجب التحقق منها قبل عرض السعر: ما الذي يتضمن المجموعة، وكيف يدعم الإطار 3.0 mm الخلفية المخروطية، وكيفية قفل المثبتات الظاهرة، وكيف تسمح الاتصالات المخفية بالمحاذاة والاستبدال المخطط له.
مجموعة منسقة وليست لوحا منفردا

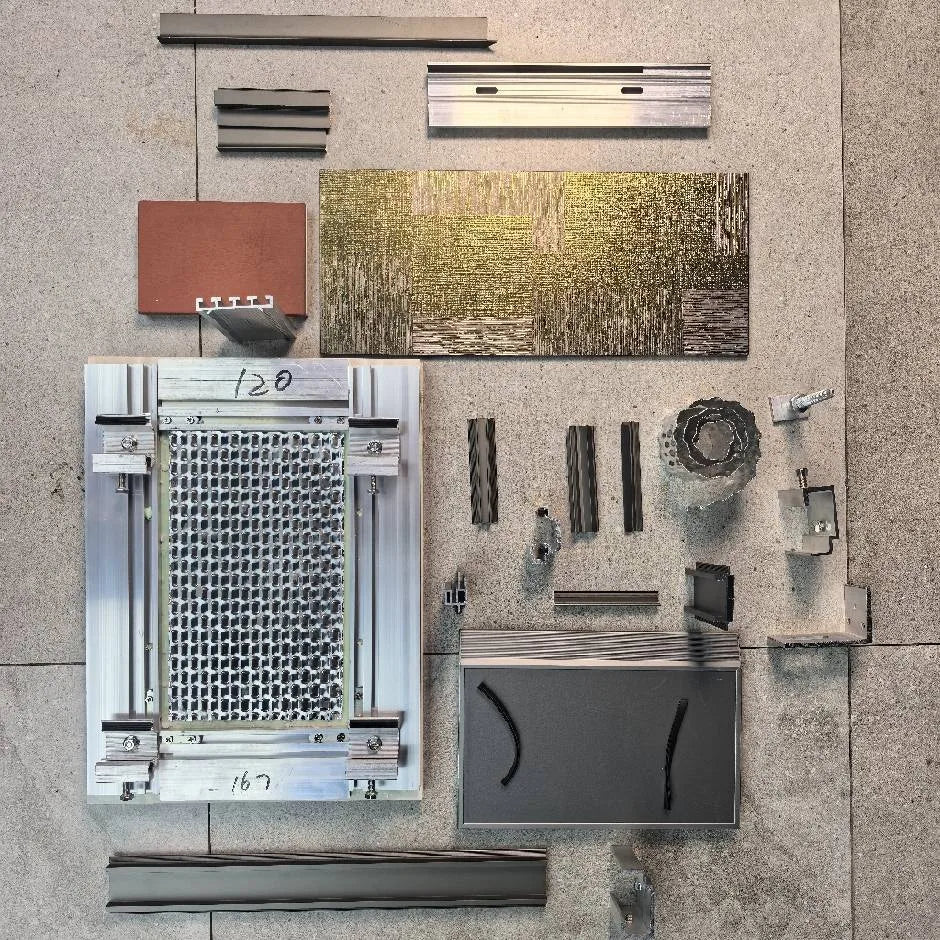

راجع الوحدة ذات اللوح الخلفي ومقاطع الإطار المحيطي وقضبان التوجيه والعلاقات والموصلات والمثبتات وقطع الإغلاق معا. أكد المكونات المشمولة في عرض السعر والمكونات التابعة لحزمة الواجهة المحلية.

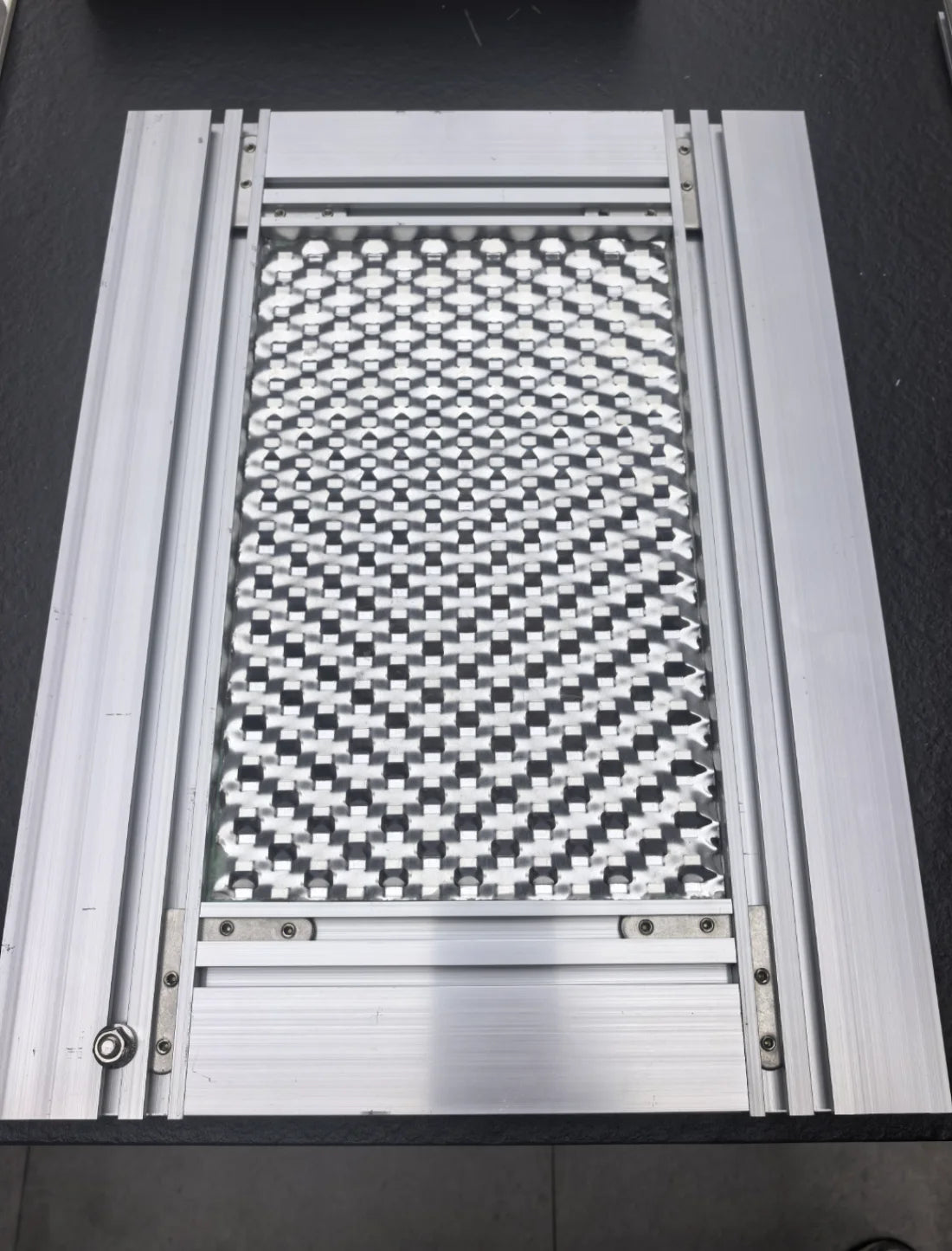

إطار 3.0 mm حول اللوح الخلفي ذي القلب المخروطي
تستخدم وحدة المصدر إطار محيط ألمنيوم أكثر سمكا وخلفية مخروطية لدعم لوحة كبيرة الحجم، وإدارة الاستواء، وتوزيع قوى الاتصال عبر التجميع المحضر.
أجهزة من الفولاذ المقاوم للصدأ مع تحكم ضد الارتخاء

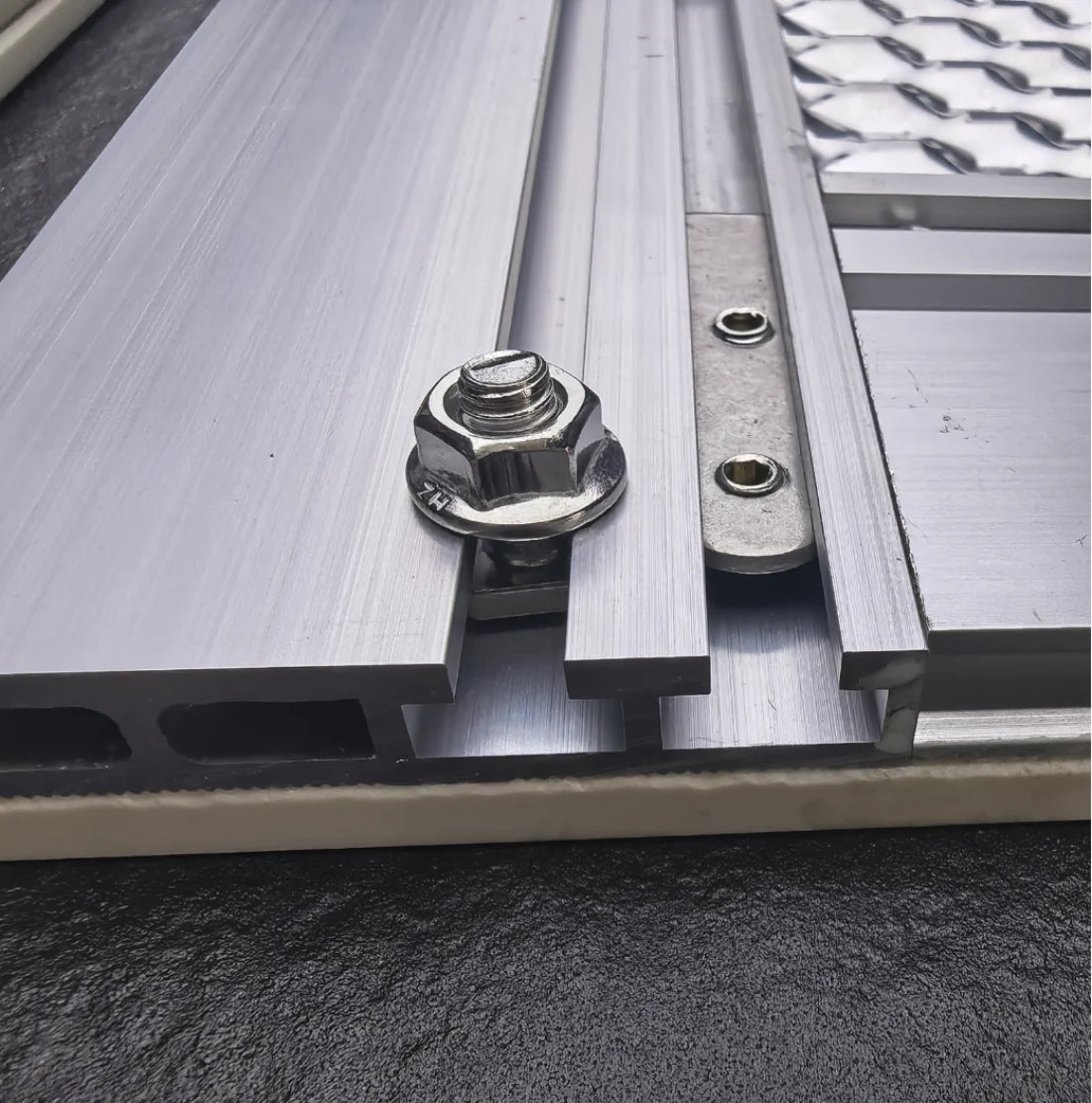

الصواميل والبراغي الظاهرة في مجموعة المرجع مصنوعة من الفولاذ المقاوم للصدأ ومزودة بغسالات قفل. الدرجة والكمية وإجراءات التشديد والفحص تبقى حسب المشروع.
الموصل المخفي ومنطق الوحدة القابلة للاستبدال

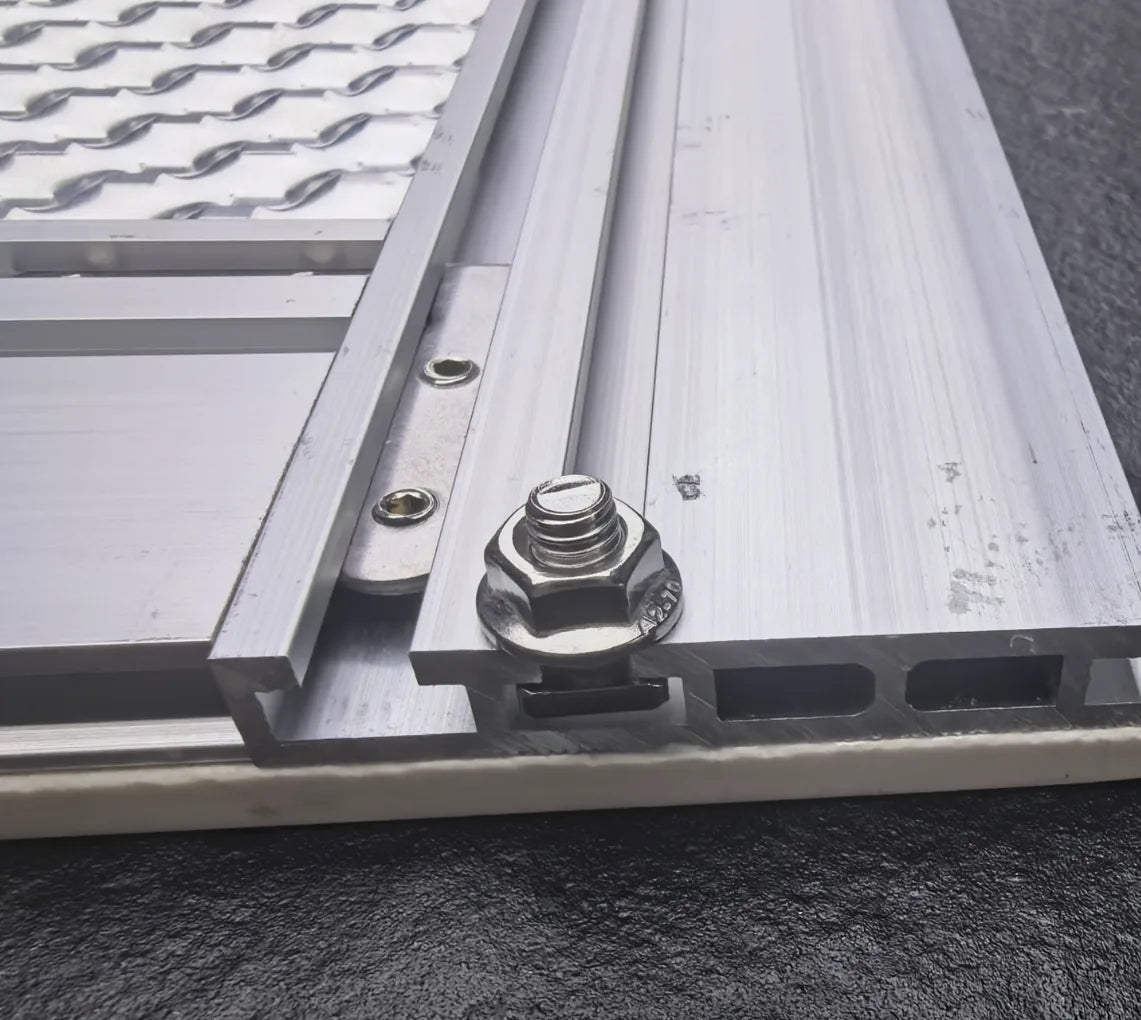

تحافظ موصلات الإطار الداخلية على نظافة المظهر المحيطي وتوزع القوى من دون الاعتماد على وصلات لحام مكشوفة. يجب تصميم إمكانية الوصول للاستبدال ضمن تسلسل التعليق قبل التركيب.
سجل التقاطعات / 05
ضع الوصلة الصعبة في الرسم الأول.
يشمل المشروع المرجعي مخططات واجهات كاملة ودراسات لقضبان التوجيه والزوايا والجدران المائلة وعتبات النوافذ والفواصل الغائرة. التسلسل الصحيح هو حل نقاط التقاء المبنى قبل التعامل مع الواجهة كطلب مواد بالمتر المربع.
العلاقة بين قضيب التوجيه والحامل والمرساة

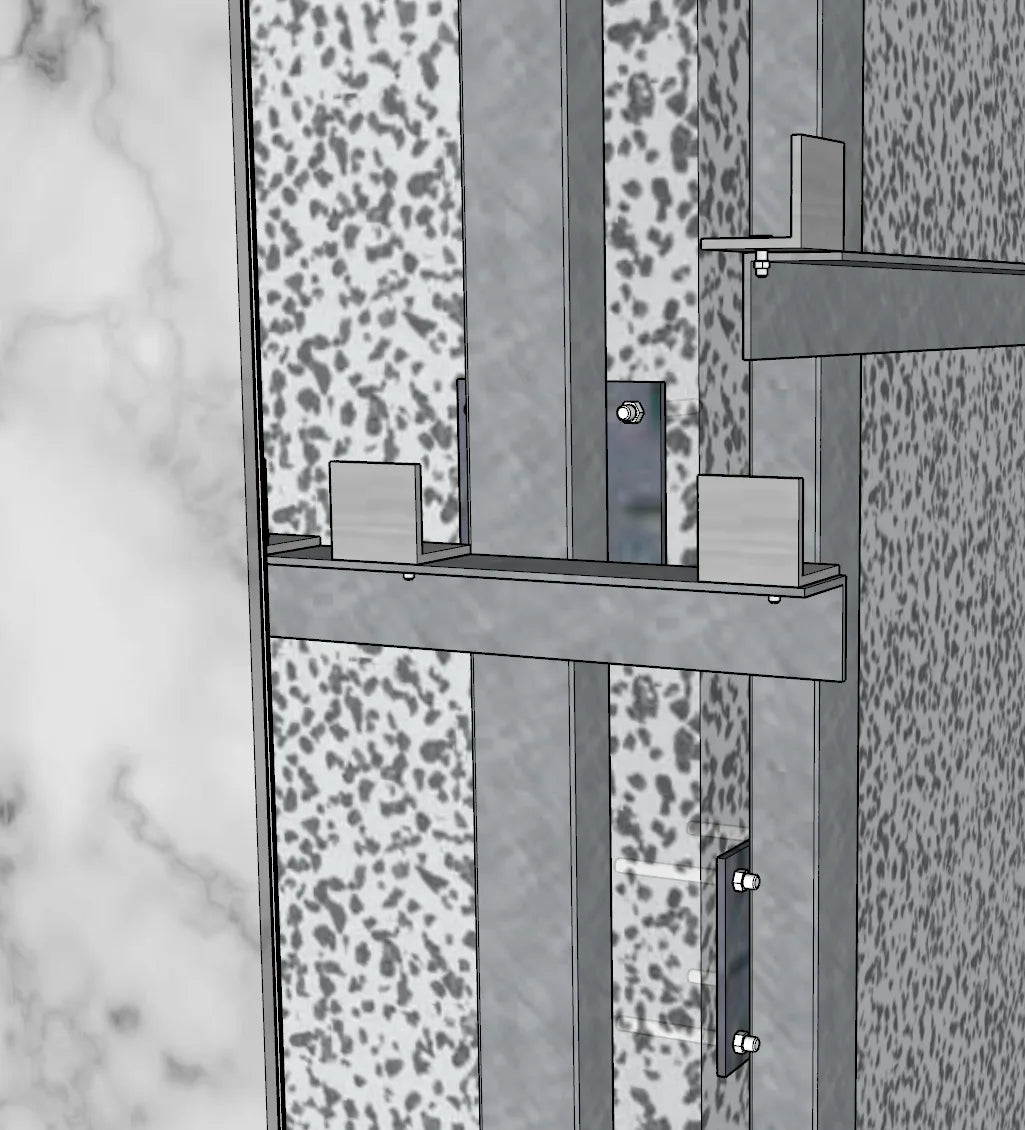

يوضح نموذج المشروع قضبان التوجيه الرئيسية والثانوية والحوامل والمراسي باعتبارها مسار أحمال مترابطا. يجب تحديد المقاطع الفعلية للعناصر ومراكز التثبيت ومراسي الركيزة في التصميم الهندسي المعتمد.
الزوايا الداخلية والخارجية مخططة بثلاثة أبعاد

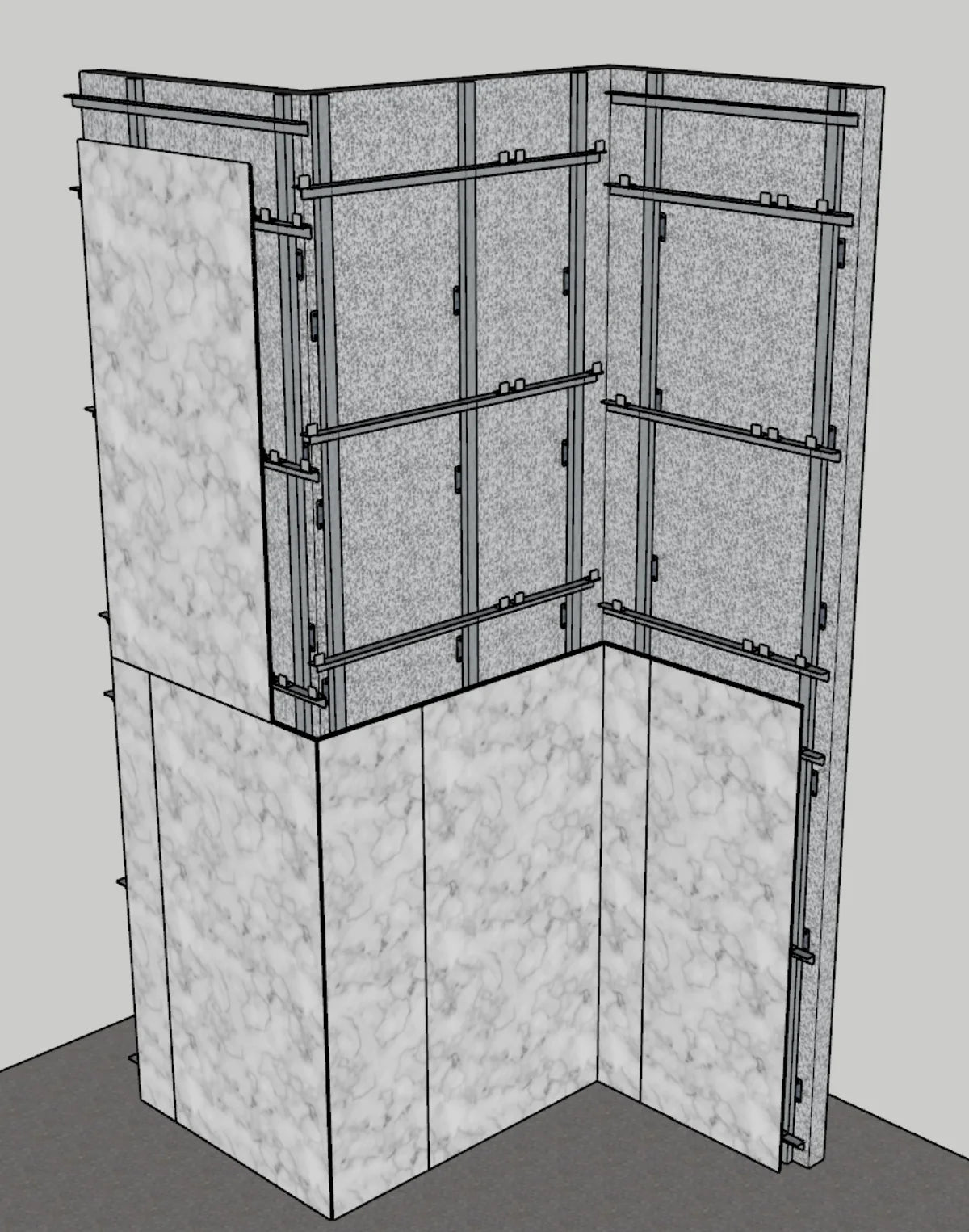

يجعل نموذج الزوايا مرئية لوحات اللوحة، وتوجيه السكة، والوصول إلى التركيب، وترتيب الألواح المجاورة مرئية قبل إطلاق الأحجام النهائية.
01
المساحة المستوية من الجدار
أكّد الوحدة النهائية وإيقاع الفواصل واتجاه السكك ونطاق الضبط قبل تثبيت جدول الألواح.
حدّد: شبكة الألواح، والمرجع الإنشائي، ومناطق الحركة، والفواصل المقبولة.
02
الزوايا الداخلية والخارجية
قرر ما إذا كان السطح يلتف أو يرتد أو يُشطب بزاوية أو ينتهي عند قطاع. فالقرار البصري يغيّر الأبعاد النهائية ومواقع الدعامات.
حدّد: نوع الزاوية، وعمق الجانب المرتد، واتجاه العروق، والحافة الظاهرة.
03
رأس النافذة وجانباها وعتبتها
تعامل مع الفتحة كمجموعة منسقة. لا يمكن حل تصريف الرأس والجوانب المرتدة وميل العتبة ووصلات الإطار من مساحة الواجهة وحدها.
حدّد: موقع الإطار، وعمق التجويف، وحالة العتبة، والفاصل المحيطي.
04
التجاويف وتغيرات المستوى
يغير الشريط الغائر عمق الحوامل والألواح المرتدة ومحاذاة الفواصل والوصول أثناء التركيب. أظهره في المقطع كما في الواجهة.
حدّد: العمق، وتشطيب الجانب المرتد، واستمرار الفاصل، وتسلسل الوصول.
05
القاعدة والنهاية السفلية
نسّق الخلوص عن الأرض والصرف والتعرض للصدمات وطبقة الوميض وخط الدعم الأول قبل تحديد أدنى وحدة للألواح.
حدّد: منسوب الأرض النهائي، ومسار الصرف، والخلوص، والإغلاق.
06
الحاجز والسقف السفلي والإغلاق العلوي
يجب أن تنسق النهايات العلوية دعم الألواح مع غطاء الحاجز وإدارة المياه والتهوية والحركة عند حافة السقف.
حدّد: غطاء الحاجز، وإغلاق التجويف، ومسار التهوية، ووصلة العزل المائي.تشرح النماذج المرجعية والمخططات نية التنسيق. ولا تحدد الأبعاد النهائية، أو التصريف، أو العزل المائي، أو القدرة الهيكلية، أو الامتثال للأكواد.

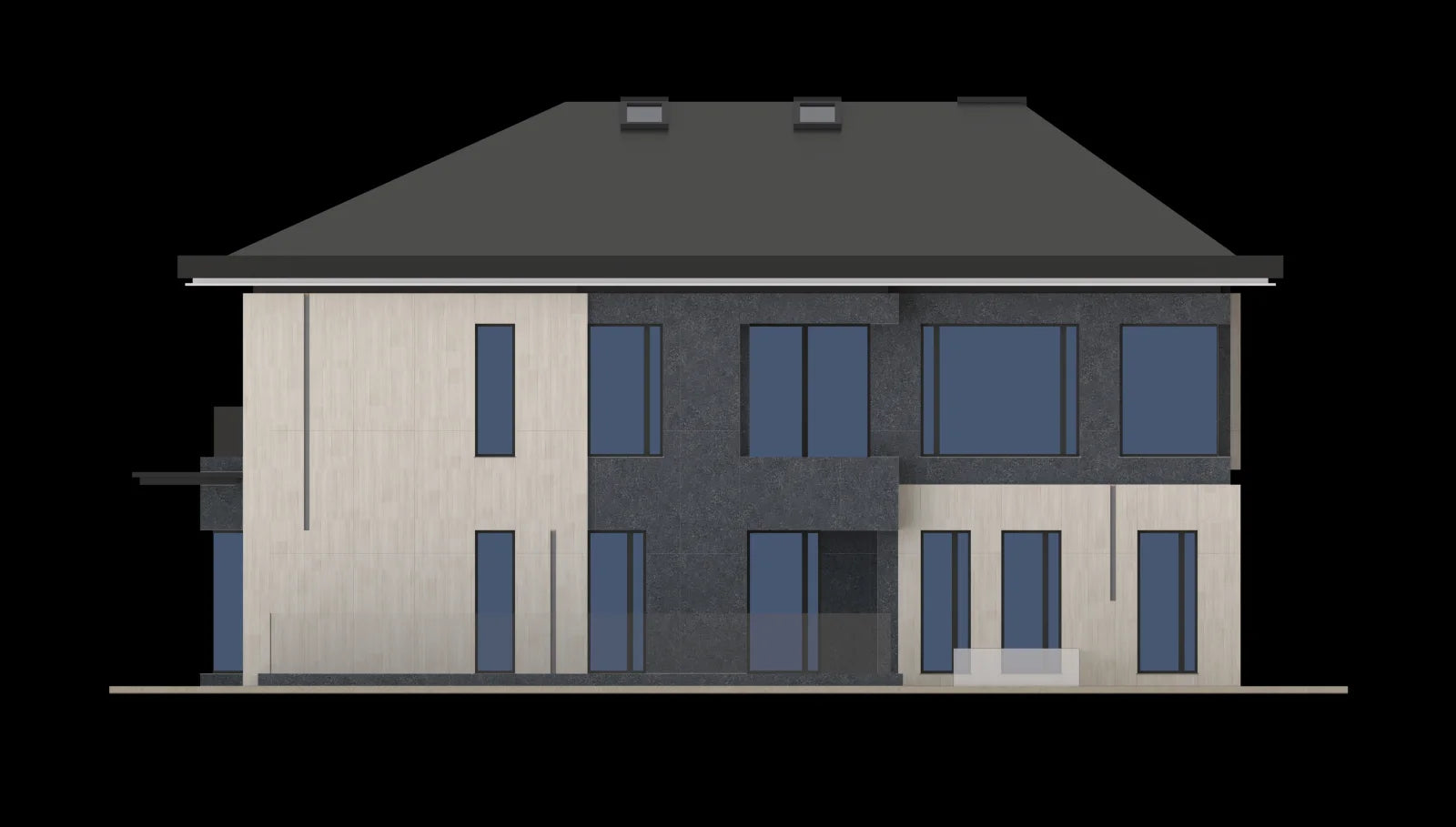

دراسة تخطيطية / ليست للبناء
من مخطط الواجهة إلى الصندوق الخشبي / 06
حدد موضع كل لوح قبل تعبئته في الصندوق الخشبي.
تربط حزمة الواجهة المنسقة مخطط الواجهة المعماري بمراجع تعريف الألواح والفحص والتعبئة والتعريف في الموقع. أكد متطلبات التعريف قبل الإنتاج بدلا من إعادة ترتيب التسلسل بعد الشحن.
- 01 راجع مخطط الواجهة والفتحات والزوايا ومواضع الفواصل المقبولة
- 02 نسق الاتجاه البصري مع مقاسات الألواح المتاحة ومردود القطع
- 03 خصص مراجع تعريف للوح والواجهة والصندوق الخشبي عند الحاجة
- 04 افحص القطع النهائية وفقا للجدول وخطة العلامات المتفق عليهما
- 05 عبئ الألواح بتسلسل يمكّن فريق الاستلام من التفريغ والتعريف والتسليم المرحلي
اتجاه السطح / 07

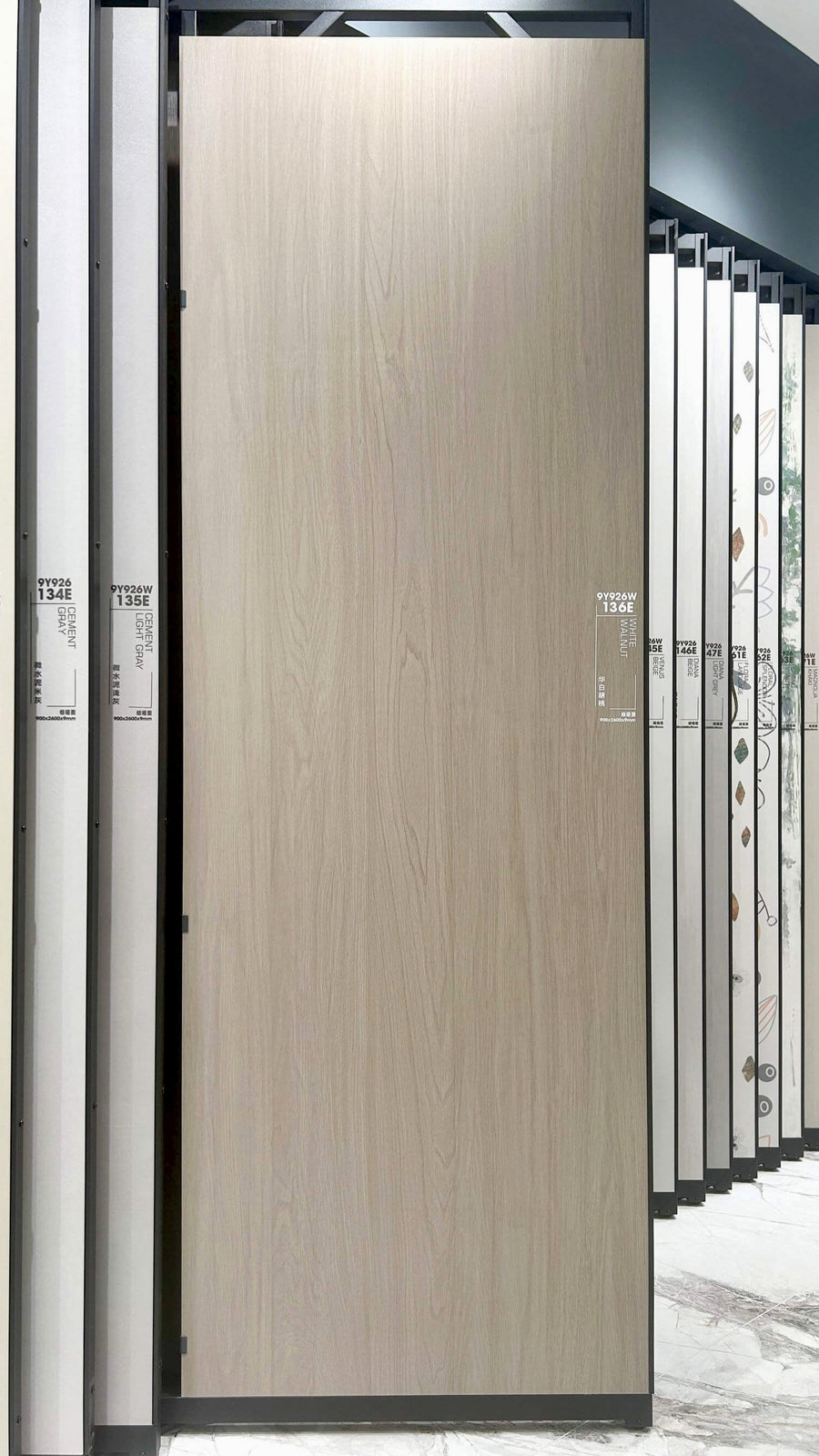

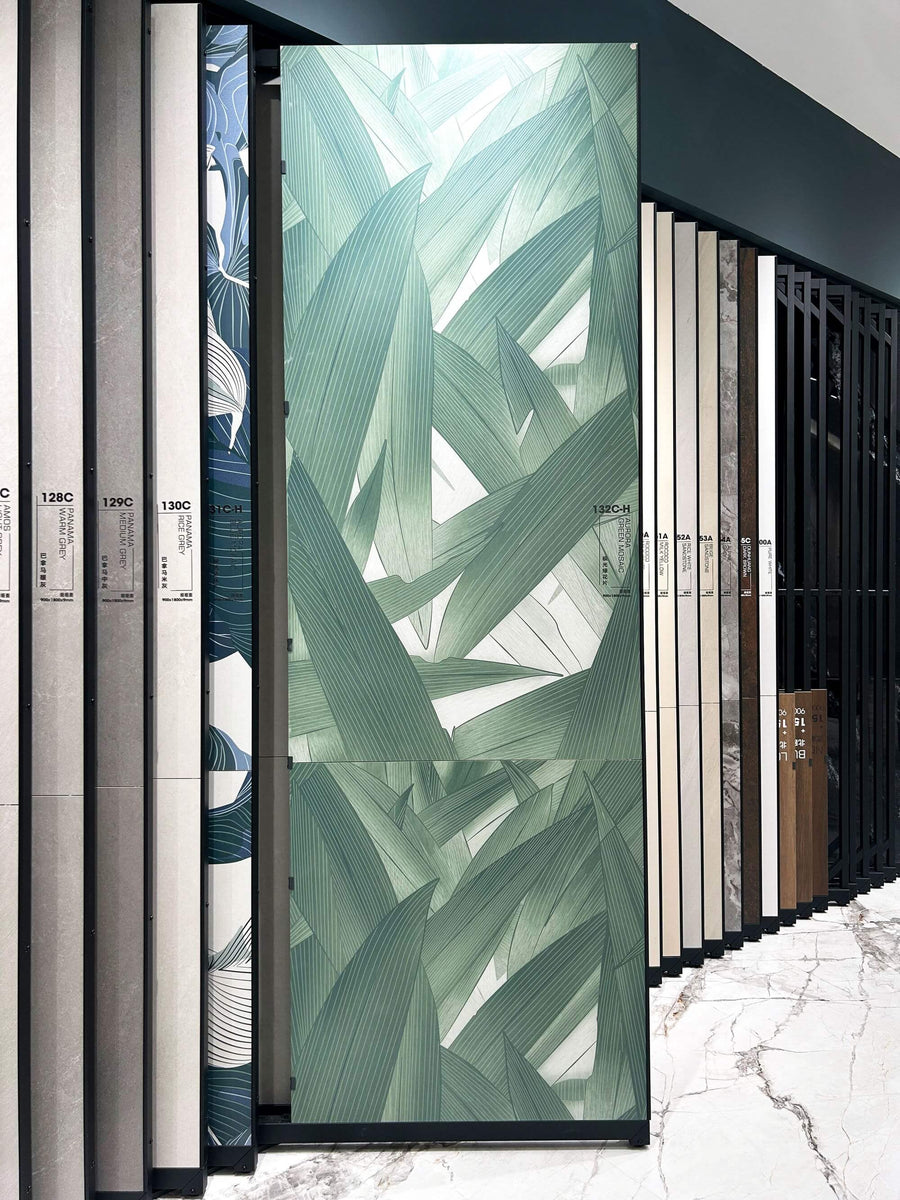

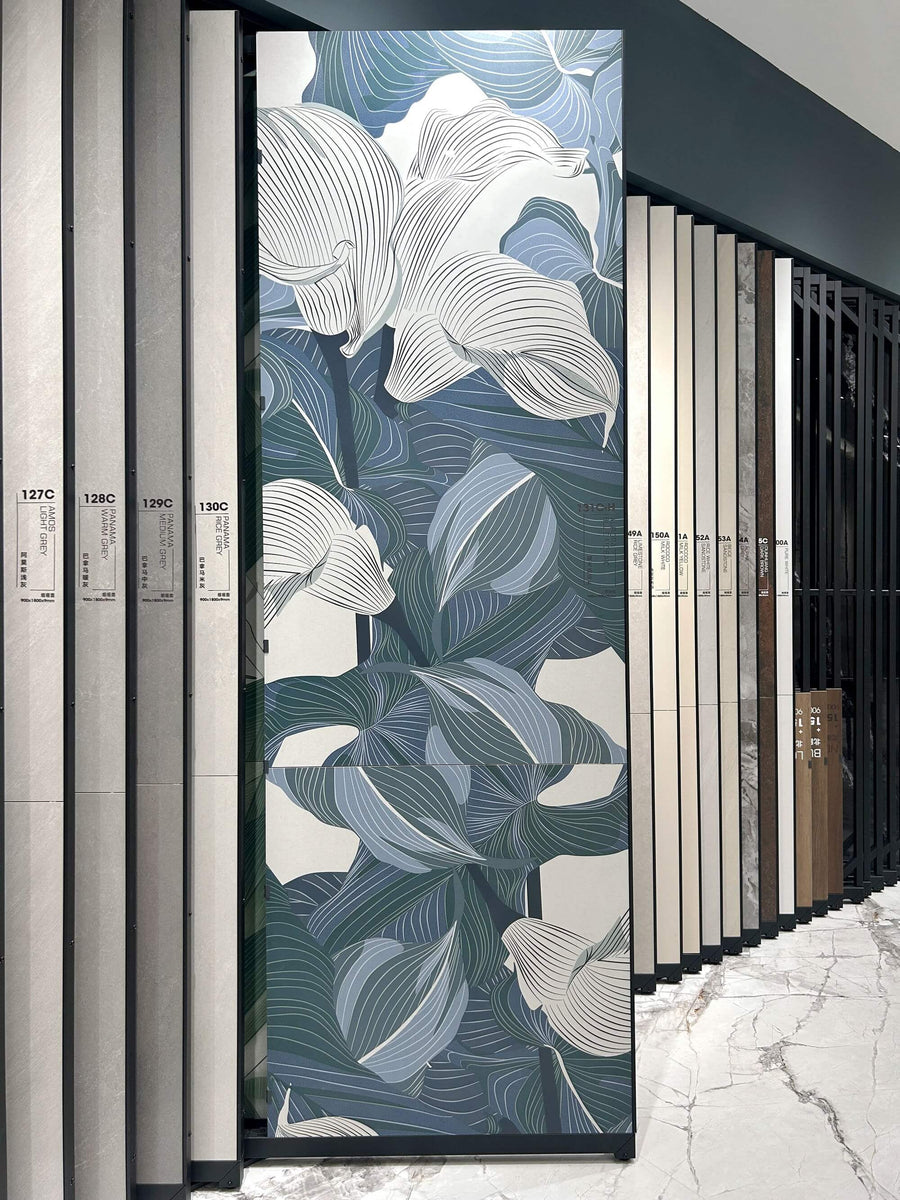

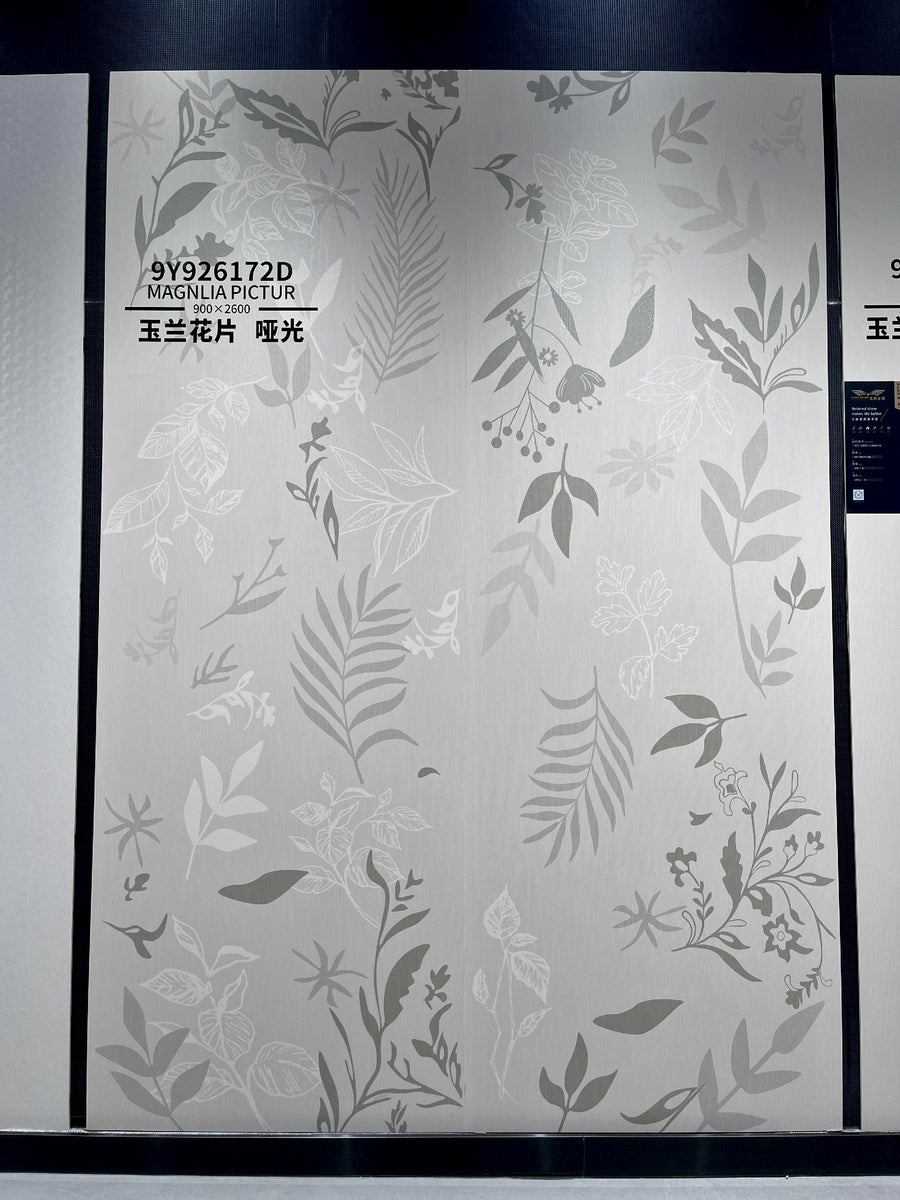

قم بتحديد السطح بعد بدء أسئلة النظام.
يجب تأكيد ملاءمة الخارج، والتشطيب، والسمك، والتوافر الدقيق للمنتج والمشروع المختار. استخدم هذه البطاقات لبدء قائمة مختصرة بصرية، وليس كمواصفات تلقائية للواجهة.
خريطة المسؤولية / 08
مسار توريد واحد ومسؤولية هندسية واضحة.
جهة الاتصال Funtek المخصصة تساعدك في تنظيم المحتوى وتوفير المعلومات. يؤكد فريق المشروع المسؤول التصميم النهائي للجدار، والحسابات، والموافقات، والتركيب.
Funtek توريد المشاريع
يمكن لجهة الاتصال Funtek التنسيق
<ul><li>مراجعة السطح والعينة والمقاس والتشطيب</li><li>مناقشة أولية للألواح ونطاق المكونات</li><li>متطلبات المعالجة والتعريف والفحص</li><li>تخطيط الصناديق الخشبية وتنسيق شحن التصدير</li><li>التواصل بشأن الرسومات ومعلومات التوريد الناقصة</li></ul>
تصميم المشروع والموقع
يجب على الفريق المحلي المسؤول التأكيد
<ul><li>الحسابات الإنشائية وتصميم أحمال الرياح والزلازل</li><li>قدرة الركيزة والمراسي ومتطلبات مقاومة التآكل</li><li>استراتيجية العزل المائي والتصريف والعزل والحماية من الحريق</li><li>فواصل الحركة وحواجز التجويف والاعتمادات المحلية</li><li>طريقة التركيب والوصول والسماحات وجودة التنفيذ</li></ul>
بناء موجز الواجهة / 09
أرسل الارتفاع، ليس مواصفات مثالية.
تكفي صورة مرجعية أو ملف PDF مع علامات أو مخطط واجهة مبدئي للبدء. أخبرنا بما تم تأكيده. سيساعدك مسؤول Funtek المخصص في تنظيم معلومات المواد والتوريد الناقصة.
- دولة المشروع، المدينة، ونوع المبنى
- المساحة التقريبية للواجهة وارتفاع المبنى
- مخطط الواجهة والفتحات ونقاط الالتقاء الحرجة
- المتطلبات المعروفة للركيزة والعزل والتجويف
- جدول الأهداف، الكمية، ومنفذ الوجهة
مسار المشروع / 10
انتقل من الغموض إلى حزمة واجهة منظمة.
يمكن تعديل التسلسل حسب المشروع، لكن يجب حل الرسومات والنماذج الأولية والموافقات والتعريف قبل أن تصبح الواجهة مشكلة شحن.
- 01
التحقق من معلومات الموقع
يؤكد فريق المشروع الأبعاد وحالة الجدار الداعم والمناسيب المرجعية والفتحات والوصول والمواقع التي تتطلب مسحاً بدلاً من التقدير.
- 02
تطوير رسومات الواجهة والنظام
نسّق وحدات الألواح والسكك والحوامل والمراسي وعمق التجويف والزوايا والتجاويف والنوافذ والحواجز وتفاصيل القاعدة مع مهندس الواجهات المسؤول.
- 03
اعتماد نموذج السطح والنظام
أكّد قبل الإنتاج تصميم الحجر الملبد وتشطيبه ومظهر الفواصل وتكوين اللوح المدعوم وملحقات التثبيت الظاهرة والتفاوت والوصلة النموذجية.
- 04
تجهيز الألواح وتعريفها في المصنع
اقطع المادة المعتمدة وعالجها، وجمّع مكونات الدعم الخلفي المحددة، وطبّق مراجع الألواح، وافحصها وفق الجدول المتفق عليه.
- 05
تركيب وضبط الهيكل الفرعي المحلي
يركب المقاول المؤهل في الموقع المراسي والحوامل والسكك ويتحقق منها، ثم يحدد نطاق الضبط المطلوب للألواح المجهزة.
- 06
تعليق الألواح وضبطها وإكمال الإغلاقات
تُركب الألواح وفق التسلسل المعتمد؛ وتُفحص الفواصل والزوايا والفتحات والصرف والعزل المائي وإغلاقات التجاويف كأعمال منسقة.
- 07
تسليم المراجع واستراتيجية الاحتياط
سجّل مراجع الألواح والصناديق ونتائج الفحص المتفق عليها وأي إجراء لقطع الاحتياط أو الاستبدال يلزم للصيانة مستقبلاً.
أسئلة المواصفات / FAQ
أسئلة يجب الإجابة عنها قبل طلب الألواح.
ما واجهة الحجر الملبد المثبتة ميكانيكياً؟
هي طريقة للكسوة الخارجية يتصل فيها لوح حجر ملبد مجهز أو تجميعة ألواح بالسكك أو العلاقات أو الحوامل أو مكونات ميكانيكية مصممة هندسياً، بدلاً من الاعتماد على اللصق المباشر وحده. ويجب اختيار التجميعة الدقيقة واعتمادها للمشروع.
هل الكسوة المثبتة ميكانيكياً هي نفسها الواجهة المهواة أو الحاجز المطري؟
ليس تلقائياً. يصف التثبيت الميكانيكي طريقة دعم اللوح. أما الواجهة المهواة أو الحاجز المطري فيعتمدان أيضاً على التجويف المصمم، ومسار الصرف أو التهوية، وحاجز الطقس، والعزل، والإغلاقات، وغيرها من تفاصيل غلاف المبنى.
ما سماكة اللوح التي ينبغي استخدامها للواجهة؟
لا يمكن اختيار السماكة من نوع المبنى وحده. يؤثر مقاس اللوح ومفهوم الدعم الخلفي وطريقة التثبيت والأحمال والتشطيب ومعالجة الحواف والتجميعة المختبرة أو المصممة هندسياً في القرار. يمكننا تأكيد خيارات المواد الحالية بينما يعتمد المهندس المسؤول النظام النهائي.
هل يمكن إخفاء المثبتات؟
قد يكون التثبيت المخفي ممكناً بحسب تجميعة اللوح والدعم الخلفي ونظام السكك والوصول إلى الفواصل والمتطلبات الهندسية. أرسل المظهر المستهدف وتفاصيل الوصلات حتى تُراجع الرؤية وإمكانية الوصول للاستبدال معاً.
ما المعلومات المطلوبة لعرض سعر مفيد؟
أرسل موقع المشروع ونوع المبنى وارتفاعه ومساحة الواجهة التقريبية والواجهات والفتحات والركيزة ومتطلبات العزل أو التجويف والسطح المفضل ووحدة الألواح المستهدفة والكمية والوجهة والجدول الزمني. تكفي للبدء معلومات أولية أو ناقصة.
من يؤكد أحمال الرياح والمراسي والامتثال للأكواد المحلية؟
يجب على مهندس الواجهات والمهندس الإنشائي والمعماري والمقاول المسؤول والمؤهلين للمشروع تأكيد الحسابات النهائية والهيكل الداعم والمراسي واستراتيجية الحريق والصرف والعزل المائي وحواجز التجويف والاعتمادات وطريقة التركيب للولاية القضائية المحلية.
هل يمكن تعريف الألواح وتعبئتها حسب الواجهة؟
يمكن مناقشة مراجع الألواح والواجهات والصناديق عندما يتطلب الطلب تعريف تسلسل التركيب. أكّد متطلبات الترميز والتعبئة والألواح الاحتياطية قبل الإنتاج حتى تُدرج في خطة التوريد والفحص.
هل يمكن استبدال لوح تالف واحد لاحقاً؟
قد يكون الاستبدال الفردي أسهل في نظام مصمم لإتاحة الوصول، لكنه يعتمد على تسلسل التثبيت وتصميم الفواصل والألواح المحيطة وتوفر قطع احتياط مطابقة. وينبغي مراجعة استراتيجية الاستبدال قبل اعتماد النظام وبدل الاحتياط.
