選定の要点

「超軽量」は、ファサードの初期選定における要件として使い、製品の使用承認とは区別してください。 表面材単体、裏面材付きまたは複合構造の完成パネル、施工後のシステム全体の質量を、それぞれ分けて比較してください。厚さ3–6 mmの薄い表面材は外装材の質量を減らせる可能性がありますが、最終構成が実用可能かどうかは、選定製品、裏面材、パネルの単位寸法、固定方法、耐風設計、取扱い計画によって決まります。

現代的な商業ビルに使用された大判の無機質ファサードパネル
軽量化の実現可能性を検討するには、外観や表面材の公称厚さだけでなく、特定のパネル構成と、質量に含める範囲を明確にすることから始めます。

ファサードの要求仕様における「超軽量」の意味

改修、既存構造、揚重経路、大判パネルの計画によって質量の制約が生じる場合、「超軽量」は調達上有用な表現です。ただし、共通の材料等級、試験区分、固定システムを意味するものではありません。二つの供給者がどちらも「軽量」と表現していても、見積対象がスラブ単体、メッシュ付き表面材、フレーム付きパネル、ハニカム複合パネル、通気式外装システム一式など、異なる場合があります。

そのため、プロジェクトの要求仕様には、最大許容質量と、それに含めるものを明記する必要があります。完成パネルに制限を適用する場合、見積りには恒久的な裏面材、形材、接着層、取り付け済み金物を含めます。ファサード全体に適用する場合は、レール、ブラケット、アンカー、その他の恒久部材も計算に含める必要があります。

本記事の対象範囲: 本記事では、表面材の厚さ、重量に含める範囲、初期段階の軽量化の実現可能性を扱います。固定構成の詳細は、ファサード施工ガイドで、調達に向けたシステム選定は、機械固定式ファサードシステムのページで扱います。

異なる三つの重量値を比較する

最もよくある誤りは、表面材だけの数値を、完成パネルや外装システム全体の数値と比較することです。スラブ単体の質量が小さいことには意義がありますが、その値は最終的なブラケットとアンカーを通じて伝達される荷重を表すものではありません。

表面材単体の質量

恒久的な裏面材、フレーム、レール、ブラケットを追加する前の無機質表面材の質量です。材料比較や初期段階の取扱い計画の概算に役立ちます。

完成パネルの質量

切断済みパネルに、付属する恒久的なメッシュ、裏面材、複合芯材、周囲のフレーム、パネル側の金物を加えた質量です。

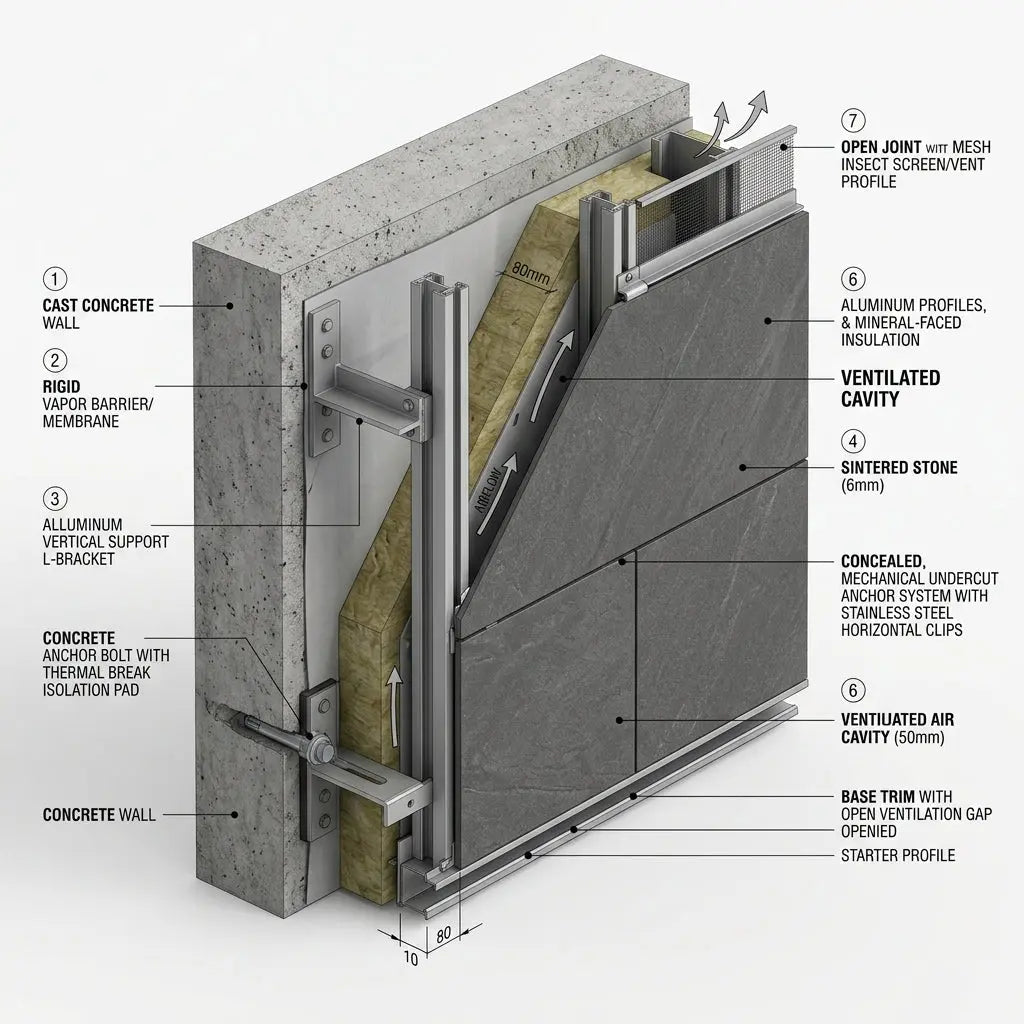

施工後のシステム全体の質量

完成パネルに、技術者の荷重計算に含まれるレール、ブラケット、アンカー、その他の恒久支持部材を加えた質量です。

輸送質量

パネルに、保護用の間紙・緩衝材、Aフレームまたは梱包箱を加えた質量です。運賃や荷降ろしに影響しますが、恒久的なファサード荷重ではありません。

特定メーカーのデータは、この区別の重要性を示しています。Neolithの公式ファサードガイドには、約7 kg/m²(3 mmスラブ)、約14 kg/m²(6 mmスラブ)と記載されています。GammaStoneのGres Air複合パネルは、3 mmのセラミック表面材を用いた構成で、総厚さ14 mm、完成パネル質量14 kg/m²とされています。6 mmの表面材を用いる場合は、総厚さ17 mm、完成パネル質量21 kg/m²です。これらの数値は、記載された製品と構成だけを対象としますが、表面材の公称厚さだけでは完成パネルの質量が分からないことを示しています。

参照製品・資料 表面材 公表重量の対象範囲 購入者の活用方法
Neolithファサードガイド 3 mmスラブ 約7 kg/m²、スラブ・表面材の参考値 初期段階の表面材質量の比較に使用。現行の製品・システムデータを確認してください。
Neolithファサードガイド 6 mmスラブ 約14 kg/m²、スラブ・表面材の参考値 初期段階の表面材質量の比較用。システム全体の荷重ではありません。
GammaStone Gres Air 3 mmのセラミック表面材 完成複合パネルで14 kg/m²、総厚さ14 mm 裏面材を加えることで、見積対象と重量がどう変わるかを示します。
GammaStone Gres Air 6 mmのセラミック表面材 完成複合パネルで21 kg/m²、総厚さ17 mm 当該の複合パネル構成に限って使用してください。

厚さだけでは固定システムを選定できない

薄い表面材には、接着式、併用保持式、エッジクリップ式、裏面溝式、複合パネル式などの方式がありますが、適合性はメーカーとシステムごとに異なります。Arklamの現行ファサードページには6 mm製品の方式が示されています。Atlas Concordeは、自社の6 mmスラブでは、厚手のアンダーカット対応方式と同じ形で認証済みアンダーカットプラグを使用しておらず、接着式または併用方式を設計段階で評価する必要があると説明しています。ここから得られる有用な結論は、どちらのメーカーが正しいかということではありません。「6 mm」という厚さだけでは、アンカー、パネル寸法、固定点の密度を承認できないということです。

従来の石材を用いる外壁システムとの違いは、天然石の乾式張りとPUスキン付き焼結石ハニカムパネルの比較をご覧ください。石材側と裏打ち材側の接合部を、加工、運搬・取り扱い、現場施工の各段階に沿って解説しています。

Funtekパネルを提案する場合は、まず現行の6 mm外装ファサード材の供給範囲を確認し、具体的なパネル構成を、採用予定のシステムデータとプロジェクトの計算に照合してください。意匠上、金物を見せるか、金物が見えない表面にするかを選ぶ場合は、別記事の露出固定と隠蔽固定の比較をご覧ください。

原板の大きさと承認済みファサードパネルの単位寸法は異なる

工場出荷時のスラブ寸法は、切り出しに利用できる範囲を示します。ファサード用として承認されるパネルは、縁の加工余裕、欠陥、柄の方向、開口部、角、固定箇所、取扱い上の制限、加工歩留まりを考慮すると、より小さくなったり形状が変わったりします。「1600 × 3200 mmに対応」という表示は、その寸法のままあらゆる立面に取り付けられることを意味しません。

独立した展示ラックに置かれた金色の筋模様が入る大きな白いスラブ
スラブは切り出し可能な原板として扱い、目地、開口部、角、固定箇所、取扱い条件を調整した後に、パネルの単位寸法を承認してください。

関連資料:ファサードパネルの割付けガイドでは、立面計画からパネルの単位寸法へ落とし込む手順を扱い、目地、開口部、柄の方向、歩留まり、取扱い、パネルIDを含めて説明しています。

軽量化の方式を早期に検討すべき場合

プロジェクトに実際の制約がある場合、軽量の表面材は選択肢を大きく変える可能性があります。ただし、それを理由に材料を自動的に決めるのではなく、実現可能性の検討につなげるべきです。

  • 既存建物: 薄い重ね張りや新しい通気式外装を採用できると判断する前に、構造上の余裕と下地の状態を確認してください。
  • 大判パネルの計画: kg/m²だけでなく、完成パネルの質量、重心、吊り点、取扱い中の風、搬入経路を比較してください。
  • 搬入経路の制約: 荷揚げ用開口部、足場やマスト式昇降作業台の許容荷重、方向転換できる場所、保管場所、安全に交換作業を行うための経路を確認してください。
  • 複合パネル: 表面材、芯材、補強材、背面表層、フレーム、接合部を、試験または評価された一つの構成として特定してください。
  • 国際供給: 恒久的なパネルの質量と、梱包箱やAフレームを含む出荷質量を区別し、運賃計算と構造計算に同じ値を誤って使わないようにしてください。

「軽量」という表現を防火・耐風・費用の承認とみなさない

質量が小さいだけで、外壁全体の使用が承認されるわけではありません。防火の検討には、該当するスラブまたはパネルの報告書、裏面材、接着剤やシーリング材、断熱材、膜材、空洞部の防火遮断材、防火処理、開口部、プロジェクトで要求される壁全体の評価方法を確認する必要があります。ファサードの防火資料ガイドでは、この一連の根拠資料を扱います。

同様に、軽量の表面材だけでは、許容風圧、パネル寸法、アンカー数、レール間隔は決まりません。これらは、特定の製品・システムの根拠資料とプロジェクトの計算に基づきます。また、軽量であることだけで総予算が決まるわけでもありません。加工、裏面材、下地フレーム、技術検討、モックアップ、梱包、輸送、搬入、施工の費用が、スラブ単体の価格を上回る場合があります。同じ条件で予算を比較するには、ファサード総費用モデルを使用してください。

候補を絞り込む前に軽量パネルの構成を記録する

有用な供給者審査では、曖昧な「超軽量」という表示ではなく、追跡可能な一つの記録として、次の情報を得る必要があります。

  1. 具体的な製品、表面材、表面仕上げ、生産ロット、公称厚さ。
  2. 表面材単体の質量と、その計算根拠または公表資料。
  3. 恒久的な裏面材、芯材、フレーム、パネル側の金物。
  4. 規格外の部材も含めた完成パネルの寸法と質量。
  5. 採用予定の固定方式と、適合する特定システムの根拠資料。
  6. プロジェクトの風圧区分、衝撃を受ける区域、腐食条件、防火資料の要件。
  7. 吊上げ、梱包、荷降ろし、搬入、交換の経路。
  8. 最終計算と承認を担当するプロジェクトの専門家。

実現可能性の検討から見積依頼に必要なファサード資料へ

施工構成

パネルから建物構造への荷重伝達経路と現場の施工手順については、施工ガイドを使用してください。

防火に関する根拠資料

スラブ、パネル、構成部材、壁全体の根拠資料については、防火資料ガイドを使用してください。

総費用

歩留まり、加工、システム、輸送、施工の範囲については、ファサード費用モデルを使用してください。

供給者への問い合わせ

図面、基準、責任分担、納品情報を提示する際は、ファサード見積依頼チェックリストを使用してください。

具体的な軽量パネル構成を比較する

立面図、目標とするパネルの単位寸法、質量制限、下地、希望する固定方式、搬入上の制約をお知らせください。プロジェクトに即したパネル構成を依頼する前に、Funtekの現行6 mmファサードパネルとプロジェクト向け供給範囲をご確認ください。

複合パネルの選択肢として、Funtekのポーセリン・ハニカムパネルをご確認ください。ポーセリンまたは焼結石の表面材に、PUガラス繊維スキンとアルミニウム製ハニカム芯材を組み合わせた製品です。製品ページでは、層構成、寸法、重量、接合部の詳細、技術ガイドを紹介しています。

超軽量の焼結石ファサードに関するよくある質問

01

ファサードパネルの「超軽量」とは、何を意味しますか?

「超軽量」は一次選定のための相対的な表現であり、共通の等級ではありません。提示された重量が、表層材単体、裏打ち材付きの完成パネルまたは複合パネル、あるいは施工済みのファサードシステム全体のどれを指すのかを明記してください。

02

表層材の厚さが3 mmまたは6 mmであれば、ファサードに使用できますか?

いいえ。使用の可否は、指定製品とその構成、予定する固定システム、承認済みのパネル寸法、当該プロジェクトの風荷重、運搬・荷扱い計画、裏付け資料、およびプロジェクト固有の設計承認によって決まります。

03

構造設計チームは、どの重量を使用すべきですか?

プロジェクトの荷重計算には、施工済みの構成全体の常設部分の質量を使用してください。表層材単体、完成パネル、常設のレール・ブラケット・アンカーおよびその他のシステム部材について、それぞれの値を取り寄せ、最終的な値は当該プロジェクトの有資格エンジニアに決定してもらいます。

04

表層材が薄いことだけで、露出固定・隠蔽固定・接着固定のどれを採用するかが決まりますか?

いいえ。固定方法は、具体的な製品、パネルの構成、および指定システムとの適合性によって決まります。適用可能なメーカーまたはシステムの裏付け資料と、当該プロジェクトの計算に基づいてのみ候補を選定してください。

05

軽量ファサードの検討にあたり、供給業者は何を提出すべきですか?

具体的な製品・仕上げ・厚さ、提示質量の算定範囲、裏打ち材・芯材・フレーム・金物、完成寸法と質量、システムとの適合性、適用可能な技術報告書、梱包・荷扱いに関するデータ、およびプロジェクト固有の使用承認を担当する主体を確認してください。
